Заглушка чугунная из Футорка чугунная важную роль в обеспечении надежных и герметичных соединений.
Заглушка чугунная — это резьбовой фитинг, используемый для герметизации конца трубы или фитинга, предотвращая утечку жидкости и защищая внутреннюю резьбу от загрязнений. Распространенные типы включают Заглушка нержавеющая с квадртной головкой, шестигранной и Заглушка круглой головкой, каждая из которых имеет свои преимущества при установке и снятии.
Футорка чугунная, с другой стороны, служат переходниками, соединяя трубы или фитинги разного диаметра, сохраняя при этом целостность системы. Как правило, имея шестигранную головку для удобства затягивания, Футорка чугунная обеспечивают плавный переход между диаметрами труб, уменьшая турбулентность и падение давления.
В этой статье представлен обзор заглушка чугунная и футорка чугунная по размерам, с указанием стандартов, критических размеров и технических характеристик.
Проектирование и производство заглушка чугунная и футорка чугунная регулируются стандартом ASME B16.11. Данная спецификация определяет номинальные значения давления и температуры, допуски, маркировку и требования к материалам, применимые к трубам номинальным диаметром от 1/8″ до 4″ (NPS).
Заглушка чугунная и футорка чугунная не классифицируются по классам давления, как другие фитинги, но рассчитаны на использование до класса 6000, в зависимости от материала и области применения.
Допуски обеспечивают плотную посадку: например, размеры резьбы соответствуют стандарту ASME B1.20.1 для резьбы NPT, что обеспечивает надежное уплотнение без заедания.
Наш завод использует передовые технологии ковки и неразрушающий контроль, чтобы превзойти эти стандарты, что приводит к минимальному количеству дефектов и увеличенному сроку службы фитингов.

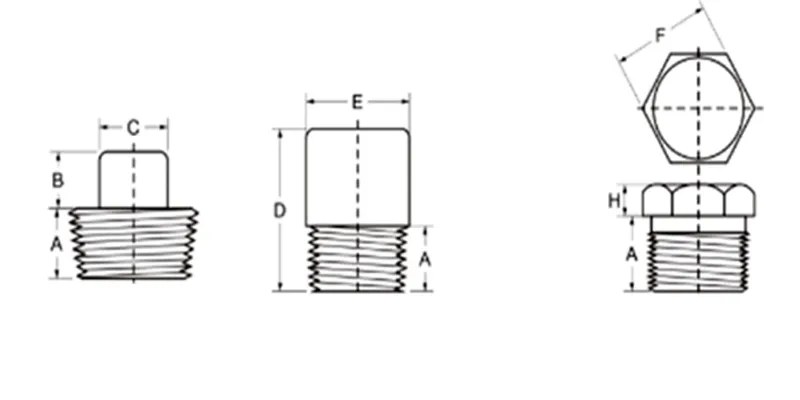

Заглушка чугунная труб доступны с различными типами головок для соответствия различным требованиям к крутящему моменту и ограничениям по пространству. Размеры указаны в миллиметрах согласно ASME B16.11, при этом NPS варьируется от 1/8″ до 4″.
Заглушка с Квадратной Головкой
Заглушка с квадратной головкой обеспечивают надежный захват при высоких крутящих моментах, идеально подходят для ручных или электроинструментов. Квадратная головка предотвращает проскальзывание, обеспечивая герметичное соединение.
| НПС | ДН | Ширина квартир (B) мин. | Длина (E) мин. | Высота в квадрате (С) мин. |
| 1/2″ | 15 | 14 | 14 | 10 |
| 3/4″ | 20 | 16 | 16 | 11 |
| 1″ | 25 | 21 | 19 | 13 |
| 1-1/4″ | 32 | 24 | 21 | 14 |
| 1-1/2″ | 40 | 28 | 21 | 16 |
| 2″ | 50 | 32 | 22 | 18 |
| 2-1/2″ | 65 | 36 | 27 | 19 |
| 3″ | 80 | 41 | 28 | 21 |
| 4″ | 100 | 65 | 32 | 25 |
Заглушка Шестигранная Головка
Шестигранная головка Заглушка Чугунная предпочтительны благодаря совместимости с обычными гаечными ключами, что облегчает быструю установку в ограниченном пространстве. Они обеспечивают сбалансированное распределение крутящего момента.
| НПС | ДН | Минимальная длина (E) | Минимальная высота шестиугольника (J) | Номинальная ширина квартир (F) |
| 1/2″ | 15 | 14 | 8 | 22 |
| 3/4″ | 20 | 16 | 10 | 27 |
| 1″ | 25 | 19 | 10 | 35 |
| 1-1/4″ | 32 | 21 | 14 | 44.5 |
| 1-1/2″ | 40 | 21 | 16 | 51 |
| 2″ | 50 | 22 | 18 | 63.5 |
| 2-1/2″ | 65 | 27 | 19 | 76 |
| 3″ | 80 | 28 | 21 | 89 |
| 4″ | 100 | 32 | 25 | 117.5 |
Высота шестигранника обеспечивает надежный захват, а ширина граней увеличивается с размером, позволяя выдерживать возрастающий крутящий момент. Шестигранная пробка 2 дюйма NPS с номинальной шириной граней 63,5 мм.
Заглушка Круглой Головкой
Заглушка круглой головкой с круглой головкой имеют цилиндрическую головку для установки заподлицо, где приоритетом является низкий профиль, хотя для их снятия требуются специальные инструменты.
| НПС | ДН | Длина (E) мин. | Длина (А) мин. | Диаметр круглой головки (D) |
| 1/2″ | 15 | 14 | 44 | 21 |
| 3/4″ | 20 | 16 | 44 | 27 |
| 1″ | 25 | 19 | 51 | 33 |
| 1-1/4″ | 32 | 21 | 51 | 43 |
| 1-1/2″ | 40 | 21 | 51 | 48 |
| 2″ | 50 | 22 | 64 | 60 |
| 2-1/2″ | 65 | 27 | 70 | 73 |
| 3″ | 80 | 28 | 70 | 89 |
| 4″ | 100 | 32 | 76 | 114 |
Круглая форма обеспечивает гладкую поверхность, снижая риск зацепления в условиях открытого пространства. Для больших размеров, таких как 4 дюйма NPS, диаметр головки 114 мм обеспечивает достаточную уплотнительную поверхность.
Наши Заглушка Чугунная устойчивы к деформации под давлением, что обеспечивает выгодное соотношение цены и качества за счет снижения требований к техническому обслуживанию.

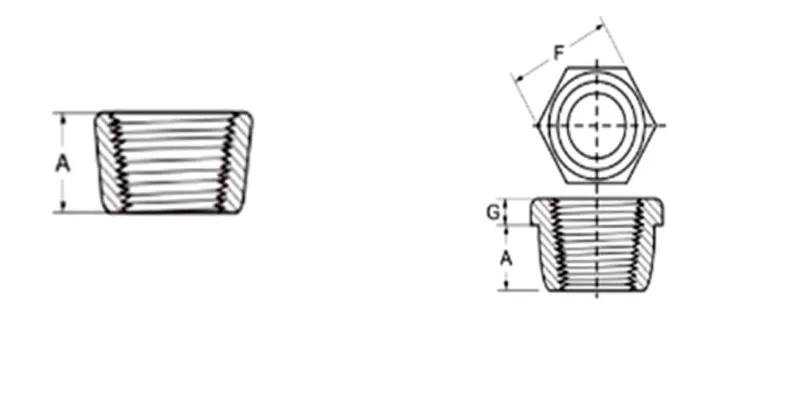

Футорка Чугунная позволяют уменьшить размер резьбовых соединений с наружной наружной резьбой и внутренней внутренней резьбой. Шестигранные Футорка Чугунная обеспечивают удобство использования гаечного ключа.
Футорка чугунная
Футорка чугунная сочетают в себе функциональность уменьшения размера с легкой регулировкой, подходят для одного или нескольких ступеней размера.
| НПС | ДН | Длина (А) мин. | Высота в квадрате (B) мин. | Ширина квартир (C) мин. | Номинальный диаметр головки (D) | Длина (E) мин. | Втулка шестигранной высоты (G) | Шестигранная заглушка (H) |
| 1/8″ | 6 | 10 | 6 | 7 | 10 | 35 | 6 | – |
| 1/4″ | 8 | 11 | 6 | 10 | 14 | 41 | 16 | 3 |
| 3/8″ | 10 | 13 | 8 | 11 | 18 | 41 | 18 | 4 |
| 1/2″ | 15 | 14 | 10 | 14 | 21 | 44 | 22 | 5 |
| 3/4″ | 20 | 16 | 11 | 16 | 27 | 44 | 27 | 6 |
| 1″ | 25 | 19 | 13 | 21 | 33 | 51 | 36 | 6 |
| 1-1/4″ | 32 | 21 | 14 | 24 | 43 | 51 | 46 | 7 |
| 1-1/2″ | 40 | 21 | 16 | 28 | 48 | 51 | 50 | 8 |
| 2″ | 50 | 22 | 18 | 32 | 60 | 64 | 65 | 9 |
| 2-1/2″ | 65 | 27 | 19 | 36 | 73 | 70 | 75 | 10 |
| 3″ | 80 | 28 | 21 | 41 | 89 | 70 | 90 | 10 |
| 4″ | 100 | 32 | 25 | 65 | 114 | 76 | 115 | 13 |
Резьбовая Втулка Чугунная
Резьбовая втулка чугунная, также известная как торцевая втулка или вставная втулка, имеет наружную резьбу и внутреннюю резьбу, что позволяет соединять трубы или фитинги различного диаметра.
| ДН | Номинальный диаметр трубы | Длина А (мин.) | Высота квадрата B (мин) | Ширина плоской части C (мин.) | Номинальный диаметр головки D (Nom) | Длина E (мин.) | Ширина, плоская F (номинальная)) | Высота шестигранника G (втулка) (мин.) | Высота шестигранника H (штекер) (мин.) |
| 6 | 1/8″ | 10 | 6 | 7 | 10 | 14 | 35 | 16 | 3 |
| 8 | 1/4″ | 11 | 6 | 10 | 14 | 21 | 41 | 18 | 4 |
| 10 | 3/8″ | 13 | 8 | 11 | 18 | 27 | 41 | 22 | 5 |
| 15 | 1/2″ | 14 | 10 | 14 | 21 | 33 | 44 | 27 | 6 |
| 20 | 3/4″ | 16 | 11 | 16 | 27 | 36 | 44 | 46 | 7 |
| 25 | 1″ | 19 | 13 | 21 | 33 | 50 | 51 | 50 | 8 |
| 32 | 1-1/4″ | 21 | 14 | 24 | 43 | 65 | 51 | 65 | 9 |
| 40 | 1-1/2″ | 21 | 16 | 28 | 48 | 75 | 64 | 75 | 10 |
| 50 | 2″ | 22 | 18 | 32 | 60 | 90 | 70 | 90 | 11 |
| 65 | 2-1/2″ | 27 | 19 | 36 | 73 | 115 | 70 | 115 | 12 |
| 80 | 3″ | 28 | 21 | 41 | 89 | 115 | 76 | 115 | 13 |
| 100 | 4″ | 32 | 25 | 65 | 114 | 115 | 76 | 115 | 14 |
Определение типа соединения: Определите точный стандарт резьбы и NPS (число резьбы в дюймах) герметизируемого отверстия (для заглушки) или соединения (для втулки).
Выбор класса давления: Сопоставьте класс с вашими требованиями к давлению и температуре. Класс 3000 — наиболее распространенный класс для общего применения. Класс 6000 предназначен для тяжелых условий эксплуатации.
Укажите марку материала: Четко укажите стандарт материала ASTM (например, A182 F316/F316L для нержавеющей стали 316, A182 F51 для дуплексной стали 2205). Для Заглушка Чугунная также укажите тип головки (шестигранная, квадратная, с внутренним шестигранником).
Учитывайте область применения:
Санитарный/пищевой класс: Укажите сталь 316L с электрополированной поверхностью и без полостей. Часто предпочтение отдается заглушкам с внутренним шестигранником.
Подводные/химические работы: Используйте высококачественные сплавы (сплав 625, дуплекс), часто с проверенным и подтвержденным показателем гидростатического давления.
Временные/испытательные работы: Рассмотрите пневматические испытательные пробки с уплотнительными кольцами вместо стандартных резьбовых пробок.
