Плоский приварной фланец, также называемый SO-фланцем, — это тип фланца, который надевается на трубу перед сваркой. Труба полностью вставляется во внутреннее отверстие фланца, диаметр которого немного больше внешнего диаметра трубы, что облегчает его установку.

В этой статье мы рассмотрим различные типы плоский приварной фланец, подробные таблицы размеров, преимущества, этапы установки и области применения для начинающих.

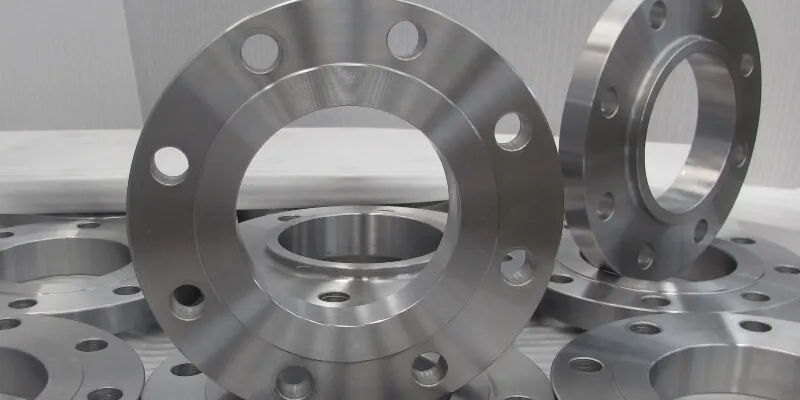

Типы Плоский Приварной Фланец

Плоский приварной фланец — это, по сути, кольцо, которое надевается на конец трубы. Внутренний диаметр фланца немного больше внешнего диаметра трубы, что позволяет ему «надеваться» на место перед креплением угловыми сварными швами. Хотя базовая конструкция остается неизменной, они классифицируются в основном по типу «поверхности», который определяет, как они герметизируются с прокладкой.

Фланец с выступающей поверхностью (RF)

Фланец с выступающей поверхностью — наиболее распространенный тип, используемый в промышленных целях. Он имеет небольшую область вокруг отверстия, приподнятую над поверхностью окружности болтового соединения. Такая конструкция концентрирует больше давления на меньшей площади прокладки, повышая способность уплотнения удерживать давление.

Плоская поверхность (FF)

Фланцы с плоской поверхностью используются, когда сопрягаемый фланец или накатная головка также имеют плоскую поверхность. Это распространено в условиях низкого давления или при соединении с чугунным оборудованием. Поскольку вся поверхность ровная, отсутствует риск изгиба фланца при затяжке болтов, что критически важно для хрупких материалов.

Кольцевое соединение (RTJ)

Хотя оно менее распространено в конструкциях типа «накладной» по сравнению с фланцами типа «приварной», поверхности RTJ имеют обработанную канавку для металлической кольцевой прокладки. Они используются в средах высокого давления и высоких температур, где требуется механическое уплотнение для предотвращения утечек при экстремальных нагрузках.

Типы по материалу

Помимо физической формы, фланцы типа «накладной» классифицируются по металлургическому составу. На нашем предприятии мы специализируемся на:

Нержавеющей стали (304L, 316L): Обеспечивает превосходную коррозионную стойкость и долговечность.

Никелевых сплавах (инконель, монель, хастеллой): Разработаны для экстремальных условий эксплуатации, связанных с высокими температурами или высококоррозионными химическими веществами.

Технические Характеристики Нплоский Приварной Фланец

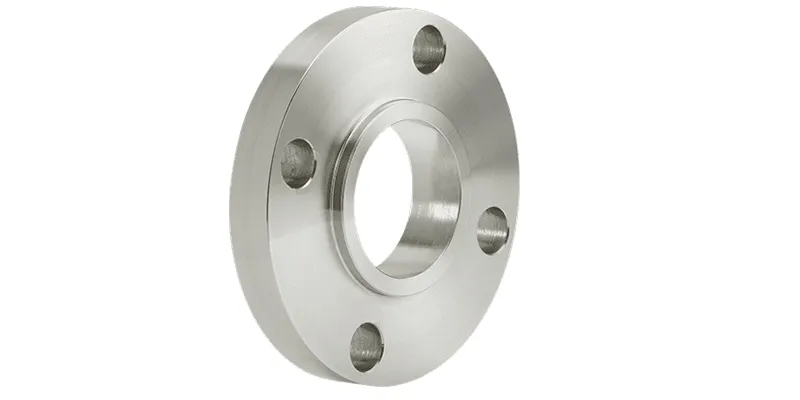

Плоский приварной фланец изготавливаются в соответствии со стандартом ASME B16.5. Этот стандарт распространяется на трубные фланцы и фланцевые фитинги от NPS 1/2 до NPS 24.

Размеры определяются двумя основными факторами: номинальным диаметром трубы (NPS) и классом давления 150, 300, 600, 900, 1500 и 2500.

Введение в размеры

Наружный диаметр (OD): общая ширина фланца.

Внутренний диаметр (ID): немного больше наружного диаметра трубы для обеспечения «скольжения».

Толщина (C): минимальная толщина фланца, необходимая для выдерживания давления.

Диаметр окружности расположения болтов: диаметр окружности, на которой расположены отверстия для болтов.

Размеры плоский приварной фланец класса 150

Размеры плоский приварной фланец класса 300

Преимущества Плоский Приварной Фланец

Более низкая начальная стоимость

Плоский приварной фланец, как правило, дешевле в производстве, чем фланцы с приварной горловиной. Поскольку у них нет сложной «ступицы» или горловины, для их изготовления требуется меньше сырья, что напрямую экономит средства отдела закупок.

Простота выравнивания

Поскольку фланец надевается на трубу, гораздо проще выровнять отверстия для болтов с ответным фланцем. Трубу не нужно обрезать до точной длины с предельной точностью, так как фланец можно немного отрегулировать вдоль оси трубы перед сваркой.

Упрощенный монтаж

«Накладная» конструкция этого компонента упрощает процесс изготовления. Для стыковой сварки не требуется скошенный конец трубы; вместо этого используются угловые сварные швы, которые часто быстрее и проще выполнять сварщикам на месте.

Экономия пространства

Плоский приварной фланец имеют более низкий профиль, чем многие другие типы фланцев. В условиях ограниченного пространства или на компактных трубопроводных платформах, где вертикальный или горизонтальный зазор имеет первостепенное значение, фланец SO обеспечивает надежное соединение без громоздкости длинного патрубка.

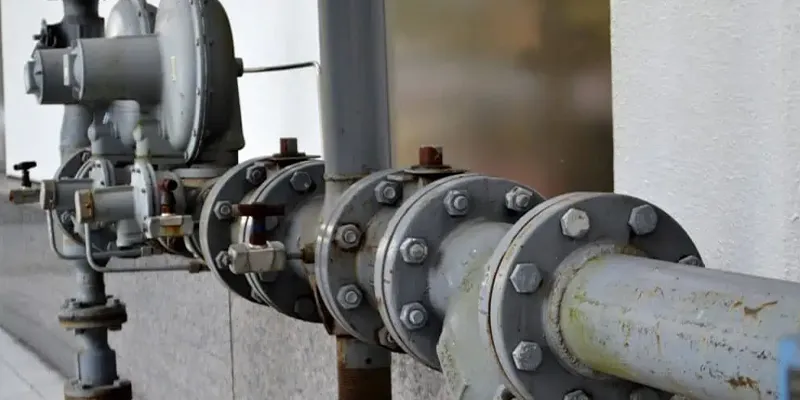

Этапы Установки Фланца Плоский Приварной Фланец

Для установки плоский приварной фланец требуется два угловых сварных шва: один снаружи и один внутри.

Шаг 1: Подготовка

Убедитесь, что конец трубы обрезан ровно и не имеет заусенцев, ржавчины или мусора. Очистите внутреннюю поверхность отверстия фланца и внешнюю поверхность трубы, чтобы обеспечить высококачественный сварной шов.

Шаг 2: Установка фланца

Наденьте фланец на трубу. Обычно оставляют небольшой зазор между концом трубы и поверхностью фланца. Этот зазор, как правило, равен толщине стенки трубы плюс 3 мм. Это гарантирует, что конец трубы не повредит поверхность фланца во время расширения и не создаст помех для прокладки.

Шаг 3: Наружный угловой сварной шов

Выполните угловой сварной шов по внешней окружности в месте соединения фланца с трубой. Этот шов обеспечивает основную прочность соединения.

Шаг 4: Внутренний угловой сварной шов

Выполните второй угловой сварной шов с внутренней стороны фланца, в месте соединения конца трубы с внутренним отверстием. Этот шов предотвращает просачивание жидкости между трубой и фланцем, защищая от щелевой коррозии.

Шаг 5: Контроль качества

После охлаждения сварных швов их следует проверить (часто с помощью капиллярной дефектоскопии или магнитопорошковой дефектоскопии), чтобы убедиться в отсутствии трещин или пористости.

Области Применения и Использования Плоский Приварной Фланец

плоский приварной фланец часто используются в системах низкого и среднего давления.

Системы водоснабжения и пожаротушения: Простота монтажа делает их идеальными для крупных муниципальных водопроводных сетей и систем пожаротушения, где давление является управляемым.

Контуры охлаждающей воды: На электростанциях и нефтеперерабатывающих заводах накладные фланцы широко используются во вторичных контурах охлаждения.

Химическая промышленность: Изготовленные из нержавеющей стали 316L или никелевых сплавов, накладные фланцы идеально подходят для транспортировки неопасных химических веществ или жидкостей при умеренном давлении.

Системы ОВК (отопление, вентиляция и кондиционирование): Используются в крупных трубопроводах отопления и кондиционирования воздуха в коммерческих зданиях.

Пар низкого давления: Они подходят для паропроводов, где давление и температура не сильно колеблются, что снижает риск усталости в месте сварки.

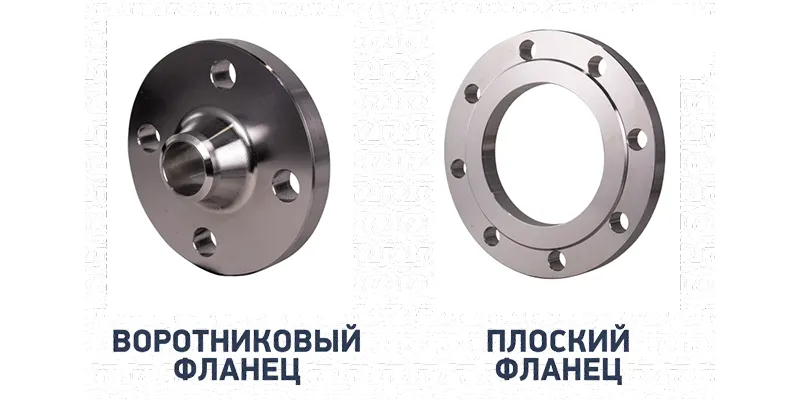

Плоский Приварной Фланец Против Сварной Фланец

Для новичка одним из наиболее распространенных вопросов является выбор между плоский приварной фланец и сварной фланец. Ниже приведено краткое описание основных различий.

Конструкция и способ соединения: Приварной фланец надеваются на трубу и соединяются двумя простыми угловыми сварными швами. Сварной фланец имеют длинный конический ступичный узел, который приваривается непосредственно к трубе встык.

Простота и скорость установки: Приварной фланец устанавливаются быстрее и требуют меньше навыков и подготовки трубы. Сварной фланец требуют точной фаски и больше времени на выравнивание и сварку с полным проплавлением.

Стоимость: Приварной фланец стоят дешевле. Сварной фланец имеют более высокую начальную цену.

Прочность и допустимое давление: Приварной фланец обладают умеренной прочностью — примерно в две трети от прочности приварных фланцев — и подходят для работы при низком и среднем давлении. Сварной фланец горловиной обеспечивают превосходную прочность, лучшую устойчивость к усталости и отлично зарекомендовали себя в условиях высокого давления и высоких температур. Срок их службы примерно в три раза дольше.

Герметичность и долговечность: Приварной фланец хорошо работают в стабильных условиях. Сварной фланец горловиной обеспечивают превосходную долговременную герметичность при экстремальных циклах работы или вибрации.

Оптимальные области применения: Выбирайте приварной фланец для проектов с низким и средним давлением, требующих ограниченного бюджета, например, для водопроводов или систем отопления, вентиляции и кондиционирования воздуха (HVAC). Выбирайте сварной фланец горловиной для ответственных систем высокого давления на нефтеперерабатывающих заводах или электростанциях.

Как специалисты по изделиям из нержавеющей стали и никелевых сплавов, мы готовы помочь вам выбрать, определить спецификацию и поставить идеальные плоский приварной фланец для вашего проекта.

Свяжитесь с нашей командой, чтобы обсудить ваши требования.
