Стандарт ASME B16.28 устанавливает требования к кованым Отвод Короткий Pадиус и коленам для стыковой сварки, включая номинальные давления, эквивалентные бесшовным трубам из того же материала, габаритные размеры для номинальных диаметров труб (NPS) от 1 до 24, процедуры испытаний для проверки прочности и неразрушающего электрического контроля, допуски на размеры и соосность, а также маркировку для идентификации, такую как производитель, размер, материал и номинальное давление.
В этом блоге описывается стандарт ASME B16.28 для Отвод Короткий радиус, подробно рассматриваются их функции, размерные формы для отводов на 90 градусов и колен на 180 градусов, а также допуски.
Отвод короткий радиус на 90 градусов используется в трубопроводных системах для изменения направления потока на 90 градусов в ограниченном пространстве, с радиусом по центральной линии, равным номинальному диаметру трубы, что идеально подходит для применений, требующих минимального пространства и снижения перепада давления.

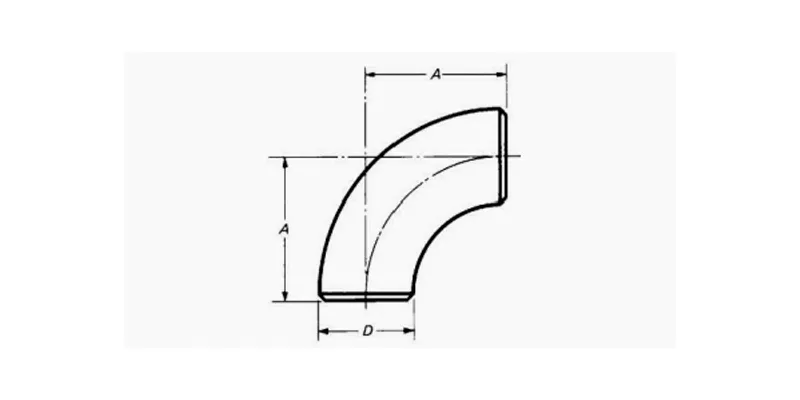

Размеры Отвод Короткий радиус на 90 градусов по стандарту ASME B16.28 (дюймы)
| Номинальный размер трубы | Внешний диаметр на фаске D | Расстояние от центра до конца А |
| 1 | 1.32 | 1.00 |
| 1 | 1.66 | 1.25 |
| 1 1/4 | 1.90 | 1.50 |
| 2 | 2.38 | 2.00 |
| 2 1/2 | 2.88 | 2.50 |
| 3 | 3.50 | 3.00 |
| 3 1/2 | 4.00 | 3.50 |
| 4 | 4.50 | 4.00 |
| 5 | 5.56 | 5.00 |
| 6 | 6.62 | 6.00 |
| 8 | 8.62 | 8.00 |
| 10 | 10.75 | 10.00 |
| 12 | 12.75 | 12.00 |
| 14 | 14.00 | 14.00 |
| 16 | 16.00 | 16.00 |
| 18 | 18.00 | 18.00 |
| 20 | 20.00 | 20.00 |
| 22 | 22.00 | 22.00 |
| 24 | 24.00 | 24.00 |
Отвод Короткий Радиус 180 градусов (короткий радиус) предназначено для изменения направления потока на 180 градусов в условиях ограниченного пространства, обычно используется в теплообменниках, котлах или трубопроводных системах, где пространство ограничено, при этом радиус изгиба равен номинальному диаметру трубы.

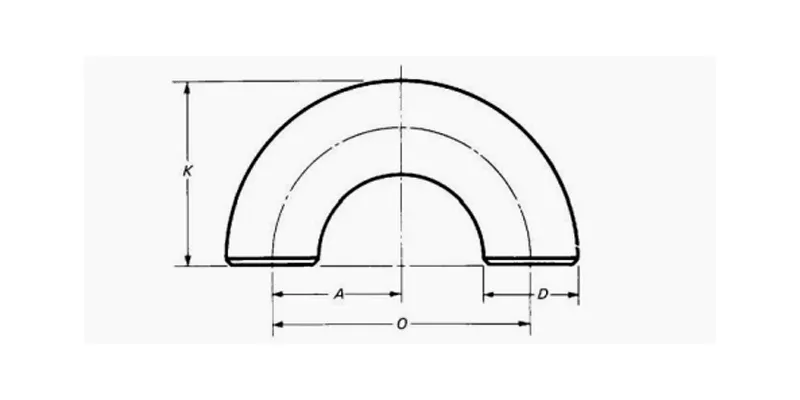

ASME B16.28 Отвод Короткий Радиус 180 градусов (короткий радиус) (дюймы)
| Номинальный размер трубы | Внешний диаметр на фаске D | Расстояние от центра до конца А | Спина к лицу К |
| 1 | 1.32 | 2.00 | 1.62 |
| 1 1/4 | 1.66 | 2.50 | 2.06 |
| 1 1/2 | 1.90 | 3.00 | 2.44 |
| 2 | 2.38 | 4.00 | 3.19 |
| 2 1/2 | 2.88 | 5.00 | 3.94 |
| 3 | 3.50 | 6.00 | 4.75 |
| 3 1/4 | 4.00 | 7.00 | 5.50 |
| 4 | 4.50 | 8.00 | 6.25 |
| 5 | 5.56 | 10.00 | 7.75 |
| 6 | 6.62 | 12.00 | 9.31 |
| 8 | 8.62 | 16.00 | 12.31 |
| 10 | 10.75 | 20.00 | 15.38 |
| 12 | 12.75 | 24.00 | 18.38 |
| 14 | 14.00 | 28.00 | 21.00 |
| 16 | 16.00 | 32.00 | 24.00 |
| 18 | 18.00 | 36.00 | 27.00 |
| 20 | 20.00 | 40.00 | 30.00 |
| 22 | 22.00 | 44.00 | 33.00 |
| 24 | 24.00 | 48.00 | 36.00 |
ОБЩИЕ ПРИМЕЧАНИЯ:
(а) Размер А равен половине размера О.

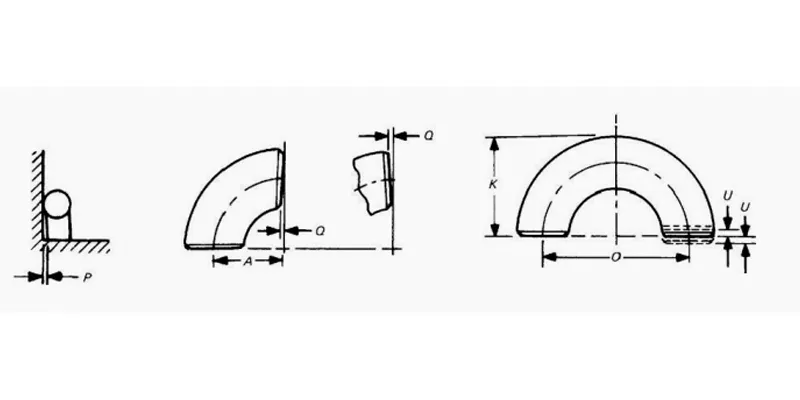

Допуски обеспечивают точность изготовления для обеспечения соответствия и работоспособности; они применяются к наружным/внутренним диаметрам, толщине стенок, углам, размерам от центра до конца/от центра до центра/от задней поверхности до передней поверхности, а также к выравниванию торцов, при этом значения равны плюс/минус, если не указано иное.
Таблица допусков
| Номинальный размер трубы | Все фитинги | Колена 90 градусов | Возврат на 180 градусов | ||||||
| Внешний диаметр под углом [Примечания (1),(2)] | Внутренний диаметр на конце [Примечания(1),(3), | Толщина стенки [Примечание (3)] | Угловатость | Расстояние от центра до конца A | Межосевое расстояние O | Измерение K (спина к лицу) | Выравнивание концов U | ||
| Угол смещения Q | Вне плоскости P | ||||||||
| 1/2 to
2 1/2 |
1 | 0.8 | Not less than
87.5% of nominal thickness marked on fitting |
1 | 2 | 2 | 7 | 7 | 1 |
| 3 to 3 1/2 | 1 | 1.6 | 1 | 2 | 2 | 7 | 7 | 1 | |
| 4 | 2 | ||||||||
| -1 | 1.6 | 1 | 2 | 2 | 7 | 7 | 1 | ||
| 5 to 6 8 | 3 | ||||||||
| -1 | 1.6 | 2 | 4 | 2 | 7 | 7 | 1 | ||
| 10 to 12 | 2 | 1.6 | 2 | 4 | 2 | 7 | 7 | 1 | |
| 4 | 5 | 3 | |||||||
| 14 to 18 | -3 | 3.2 | 3 | 10 | 7 | 2 | |||
| 4 | 10 | 3 | |||||||
| 20 to 24 | -3 | 3.2 | 4 | 10 | 7 | 2 | |||
| 6 | 10 | 3 | |||||||
| -5 | 4.8 | 4 | 10 | 7 | 2 | ||||
ОБЩЕЕ ПРИМЕЧАНИЕ: Размеры указаны в дюймах. Допуски являются симметричными (плюс/минус), если не указано иное.
ПРИМЕЧАНИЯ:
(1) Неокруглость представляет собой сумму абсолютных значений положительного и отрицательного допуска.
(2) Этот допуск может быть превышен в локальных областях формованных фитингов, где требуется увеличенная толщина стенки для соответствия конструктивным требованиям.
(3) Внутренний диаметр и номинальная толщина стенки на концах должны быть указаны заказчиком. Допуск на толщину стенки распространяется на всю длину фитинга. Если иное не указано заказчиком, эти допуски относятся к номинальному внутреннему диаметру, который равен разнице между номинальным наружным диаметром и удвоенной номинальной толщиной стенки.

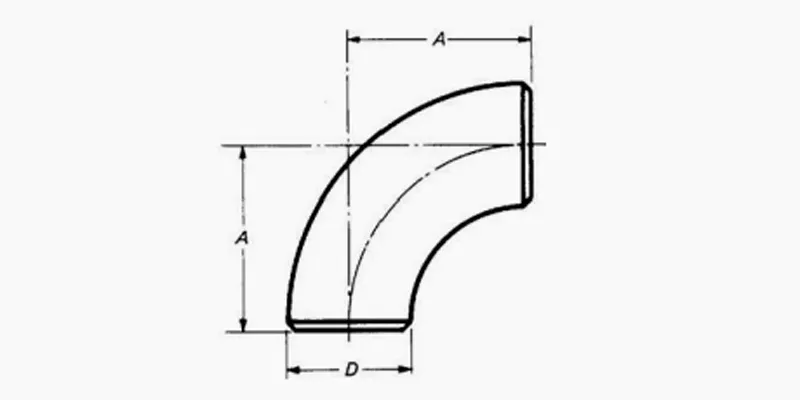

Отвод короткий радиус ASME B16.28 имеют радиус по центральной линии, равный номинальному диаметру трубы (NPS), что обеспечивает компактные повороты; размеры 90-градусных отводов приведены в таблице в разделе 2 и соответствуют стандартным требованиям для труб с номинальным диаметром от 1 до 24 дюймов.
|
Номинальный размер трубы |
Наружный диаметр в точке скоса D | От центра до конца
А 90-градусные Отвод |
||||
| Мин. | Ном. | Макс. | Мин. | Ном. | Макс. | |
| 1 | 32 | 33 | 34 | 23 | 25 | 27 |
| 1 1/4 | 41 | 42 | 43 | 30 | 32 | 34 |
| 1 1/2 | 47 | 48 | 49 | 36 | 38 | 40 |
| 2 | 59 | 60 | 61 | 49 | 51 | 53 |
| 2 1/2 | 72 | 73 | 74 | 62 | 64 | 66 |
| 3 | 88 | 89 | 90 | 74 | 76 | 78 |
| 3 1/2 | 101 | 102 | 103 | 87 | 89 | 91 |
| 4 | 113 | 114 | 116 | 100 | 102 | 104 |
| 5 | 140 | 141 | 144 | 125 | 127 | 129 |
| 6 | 167 | 168 | 171 | 150 | 152 | 154 |
| 8 | 217 | 219 | 221 | 201 | 203 | 205 |
| 10 | 270 | 273 | 277 | 252 | 254 | 256 |
| 12 | 321 | 324 | 328 | 302 | 305 | 308 |
| 14 | 353 | 356 | 360 | 353 | 356 | 359 |
| 16 | 403 | 406 | 410 | 403 | 406 | 409 |
| 18 | 454 | 457 | 461 | 454 | 457 | 460 |
| 20 | 503 | 508 | 514 | 505 | 508 | 511 |
| 22 | 554 | 559 | 565 | 556 | 559 | 562 |
| 24 | 605 | 610 | 616 | 607 | 610 | 613 |
В этом документе обобщены ключевые аспекты стандарта ASME B16.28 для Отвод Короткий Радиус и колен, включая их функции в трубопроводах, таблицы размеров для фитингов с углом 90 и 180 градусов, а также допуски.
