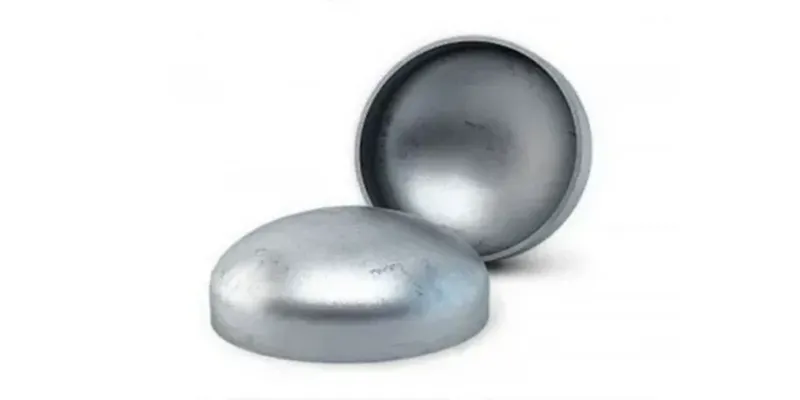

Как профессиональный производитель фитингов для стыковой сварки труб, мы часто получаем запросы о точных размерах и допусках стальных Заглушки эллиптические (также известных как торцевые заглушки или заглушки коллекторов).
В этой статье представлен стандарт ASME B16.9-2023, а также таблицы размеров и допусков для заглушек из углеродистой, нержавеющей, дуплексной нержавеющей стали и никелевых сплавов.
Стандарт ASME B16.9-2023 различает два типа кованых заглушек для труб заводского изготовления, сваренных встык. Каждый тип четко определяется геометрией головки, требованиями к размерам и областью применения.

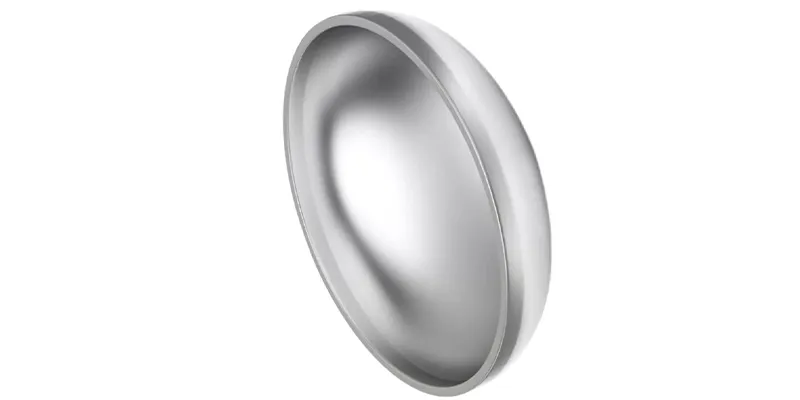

Тип A – Эллипсоидальная (эллиптическая 2:1) Заглушки эллиптические
Это наиболее широко используемый Заглушки эллиптические трубы, свариваемой встык, в соответствии со стандартом ASME B16.9.
Её вогнутая часть имеет эллипсоидальную геометрию 2:1. Если производственные характеристики заглушки совпадают или превышают характеристики соединительной трубы, она подходит для всех номинальных давлений и температур трубопроводных систем ASME B31.1, B31.3, B31.4 и B31.8. На эти стальные Заглушки эллиптические приходится более 99% мирового запаса и проектных заглушек.

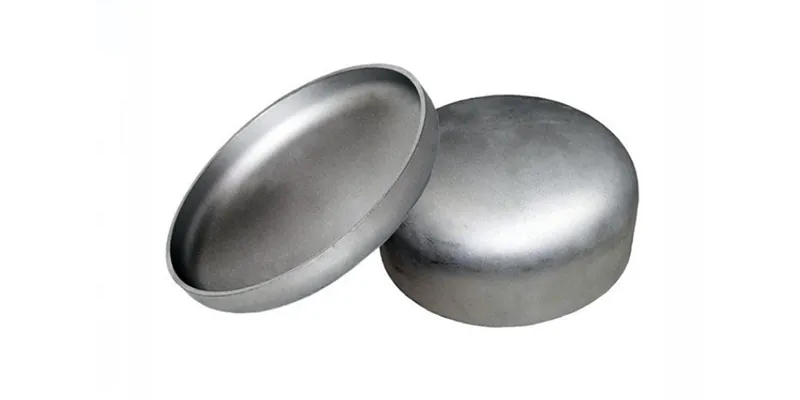

Тип B – Полусферическая Заглушки эллиптические
Полусферические заглушки имеют вогнутую часть в форме полусферы (внутренний радиус равен внутреннему диаметру заглушки).
Поскольку толщина стенки полусферического днища, находящегося под внутренним давлением, примерно вдвое меньше, чем у эллипсоидального днища с соотношением сторон 2:1, полусферические днища в основном используются в системах сверхвысокого давления (>2500), в качестве патрубков сосудов или в системах с чрезвычайно высокими требованиями к минимальному весу и максимальному объёму. Их формовка более затратна, требуются более тяжёлые исходные заготовки для того же номинального давления, и они редко хранятся на складе.
Область применения и типы Заглушки эллиптические ASME B16.9
Стандарт ASME B16.9 регламентирует общие размеры, допуски, номинальные характеристики, испытания и маркировку для кованых фитингов заводского изготовления под стыковую сварку размером от NPS 1/2 до NPS 48 (от DN 15 до DN 1200). Стальные Заглушки эллиптические подпадают под действие этого стандарта, если они предназначены для стыковой сварки с концами труб.
Выделяются два основных типа Заглушки эллиптические:
Тип A: Эллипсоидальные (форма эллиптической головки 2:1) — наиболее распространены.
Тип B: Полусферические — используются для очень высокого давления или специальных применений (редко имеются на складе).
Ниже представлены широко используемые Заглушки эллиптические A.
| Номинальный размер трубы (NPS) |
DN |
Внешний диаметр на скосе | Длина, E [Примечание (1)] | Предельная толщина стенки по длине, E | Длина, E [Примечание (2)] |
| 1/2
3/4 1 1 1/4 1 1/2 2 2 1/2 3 3 1/2 4 5 6 8 10 12 14 16 18 20 22 24 26 28 30 32 34 36 38 40 42 44 46 48 |
15
20 25 32 40 50 65 80 90 100 125 150 200 250 300 350 400 450 500 550 600 650 700 750 800 850 900 950 1000 1050 1100 1150 1200 |
21.3
26.7 33.4 42.2 48.3 60.3 73.0 88.9 101.6 114.3 141.3 168.3 219.1 273.0 323.8 355.6 406.4 457 508 559 610 660 711 762 813 864 914 965 1016 1067 1118 1168 1219 |
25
25 38 38 38 38 38 51 64 64 76 89 102 127 152 165 178 203 229 254 267 267 267 267 267 267 267 305 305 305 343 343 343 |
4.57
3.81 4.57 4.83 5.08 5.59 7.11 7.62 8.13 8.64 9.65 10.92 12.70 12.70 12.70 12.70 12.70 12.70 12.70 12.70 12.70 . . . . . . . . . . . .
. . . . . . . . . . . . . . .
. . . . . . . . . |
25
25 38 38 38 44 51 64 76 76 89 102 127 152 178 191 203 229 254 254 305 . . . . . . . . . . . .
. . . . . . . . . . . . . . .
. . . . . . . . . |
Примечание: Для заглушек стальных труб диаметром NPS 26 и более размеры обычно зависят от проекта и соответствуют MSS SP-75 или индивидуальным чертежам.
| Параметр | Допуск |
| Наружный диаметр на скосе (D) | NPS ≤24: ±1,6 мм NPS ≥26: ±3,2 мм |
| Внутренний диаметр на скосе | Не указано (должен быть обеспечен свободный проход трубы) |
| Общая высота (O) | ±3 мм (все размеры) |
| Толщина стенки на скосе (T) | Не менее 87,5% от номинальной толщины стенки трубы |
| Овальность (Dmax – Dmin) | ≤1% × D (макс. 3 мм для NPS ≤18, 5 мм для большего размера) |
| Соосность торцов (перпендикулярность) | Скос фаски перпендикулярен оси в пределах 0,5° |
| Вес | ±10% от теоретического веса |
Следующая таблица веса рассчитана в соответствии со стандартом ASME B16.9-2023 с использованием теоретических формул для стандартных размеров и Заглушки Эллиптические.
Вес указан в килограммах (кг) исходя из плотности углеродистой/нержавеющей стали ≈ 7850 кг/м³.
Фактический вес может отличаться на ±10%, что соответствует диапазону, указанному в стандарте.
| NPS | DN | Расписание | Номинальная толщина стенки
(мм) |
Примерный вес (кг) |
| 1/2 | 15 | Sch 40 | 3.73 | 0.1 |
| Sch 80 | 4.78 | 0.2 | ||
| Sch 160 | 7.47 | 0.3 | ||
| 3/4 | 20 | Sch 40 | 3.91 | 0.2 |
| Sch 80 | 5.56 | 0.3 | ||
| 1 | 25 | Sch 40 | 4.55 | 0.4 |
| Sch 80 | 6.35 | 0.5 | ||
| Sch 160 | 9.09 | 0.8 | ||
| 1¼ | 32 | Sch 40 | 4.85 | 0.6 |
| Sch 80 | 6.86 | 0.8 | ||
| 1½ | 40 | Sch 40 | 5.08 | 0.8 |
| Sch 80 | 7.14 | 1.1 | ||
| 2 | 50 | Sch 40 | 5.54 | 1.2 |
| Sch 80 | 8.74 | 1.8 | ||
| Sch 160 | 11.07 | 2.3 | ||
| 2½ | 65 | Sch 40 | 7.01 | 2.2 |
| Sch 80 | 9.53 | 2.8 | ||
| 3 | 80 | Sch 40 | 7.62 | 3.2 |
| Sch 80 | 11.13 | 4.6 | ||
| Sch 160 | 15.24 | 6.0 | ||
| 4 | 100 | Sch 40 | 8.56 | 5.5 |
| Sch 80 | 13.49 | 8.5 | ||
| Sch 160 | 18.26 | 11.2 | ||
| 5 | 125 | Sch 40 | 9.53 | 9.5 |
| Sch 80 | 15.29 | 14.8 | ||
| 6 | 150 | Sch 40 | 10.97 | 14.5 |
| Sch 80 | 18.26 | 23.5 | ||
| Sch 160 | 28.58 | 35.0 | ||
| 8 | 200 | Sch 40 | 12.70 | 28 |
| Sch 80 | 23.01 | 49 | ||
| Sch 120 | 27.76 | 58 | ||
| Sch 160 | 36.91 | 75 | ||
| 10 | 250 | Sch 40 | 15.09 | 52 |
| Sch 80 | 28.04 | 94 | ||
| Sch 120 | 35.71 | 117 | ||
| 12 | 300 | Sch 40 | 17.48 | 86 |
| Sch 80 | 33.32 | 158 | ||
| Sch 120 | 43.52 | 202 | ||
| 14 | 350 | Std | 12.70 | 95 |
| XS | 19.05 | 140 | ||
| 16 | 400 | Std | 14.27 | 140 |
| XS | 21.44 | 207 | ||
| 18 | 450 | Std | 15.88 | 197 |
| XS | 23.80 | 290 | ||
| 20 | 500 | Std | 17.48 | 270 |
| XS | 26.19 | 400 | ||
| 24 | 600 | Std | 20.62 | 450 |
| XS | 30.96 | 670 |
Примечания:
Указанные выше значения веса являются теоретическими и рассчитаны с использованием стандартных размеров ASME B16.9 и формулы эллипсоидального объема.
Для нержавеющей стали (304/316/321), дуплексной (S31803/S32205), супердуплексной (S32750/S32760) и никелевых сплавов (Inconel 625, Monel 400, Hastelloy C276, Incoloy 825 и т. д.) фактический вес практически идентичен (±1–2%), поскольку изменение плотности минимально по сравнению с углеродистой сталью.
Для не указанных спецификаций (XXS, Sch 100, Sch 140 и т. д.) или нестандартной толщины вес может быть рассчитан пропорционально или предоставлен по запросу.
Больше NPS 24: обычно изготавливается на заказ по MSS SP-75 или чертежам конкретного проекта.

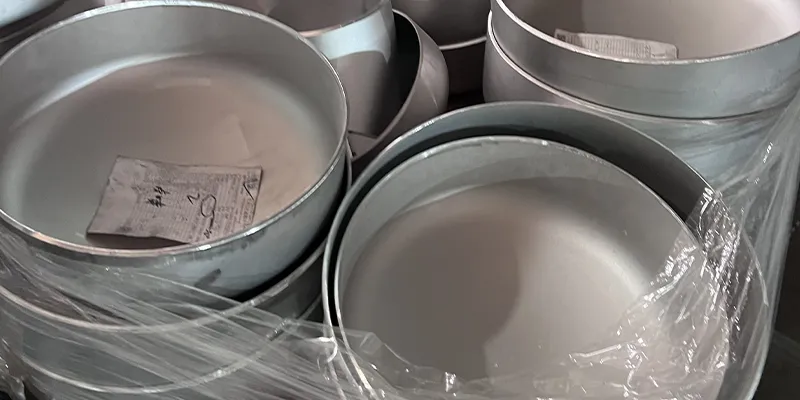

Для Заглушки Эллиптические под стыковую сварку
Стандарт: ASTM A234, MSS SP-75, ASTM A403
Стандарт производства: ASME B16.9, DIN2615, JIS B2312
Размеры: 1/2 дюйма, 1 дюйм, 2 дюйма, 3 дюйма, 4 дюйма, 6 дюймов, 8 дюймов, 10 дюймов, 12 дюймов, 16 дюймов, 20 дюймов до 48 дюймов. (DN15–DN1200)
Толщина: SCH 10, SCH 40, SCH 80
Покрытие поверхности: чёрная краска, лак, эпоксидное покрытие, оцинковка
Для Заглушки Эллиптические под сварку враструб (и резьбовых заглушек)
Стандарт: ASTM A105, ASTM A182
Производственный стандарт: ASME B16.11
Размеры: 1/2”, 1”, 1/2”, 2” и до 4”
Номинальное давление: 2000#, 3000#, 6000#, 9000#
Требуются точные значения веса для вашего конкретного материала (например, ASTM A403 WP316L Sch 80S, UNS S32750 Sch 160 или Inconel 625 Sch) 40)?
Отправьте нам запрос с указанием марки материала, спецификации/толщины и количества — мы предоставим точную цитата в течение 24 часов.
