Переход Стальной Эксцентрический — это специальный фитинг для труб, соединяющий две трубы разного диаметра. Однако, в отличие от обычного переходника, который имеет идеальную круглую форму и центрирован, эксцентриковый переход выглядит неровным или перекошенным. Его верхний край плоский и прямой, а нижний наклонный. Основное назначение перехода стальной эксцентрического — поддерживать идеально ровное дно труб при соединении большей трубы с меньшей. Это очень важно для труб, транспортирующих жидкости, особенно воду.

Почему? Потому что, если дно труб неровное, в верхней части трубы, где диаметр трубы меняется, могут скапливаться пузырьки воздуха. Скопившийся воздух может вызывать такие проблемы, как громкий шум, вибрация, сбои в работе насоса и даже повреждения со временем. Поэтому мы часто используем переход стальной эксцентрический в проектах, связанных с перемещением воды или других жидкостей, где критически важно поддерживать ровное положение труб и избегать образования воздушных карманов. Переход Стальной Эксцентрический обеспечивает плавный поток жидкости, предотвращая попадание воздуха.

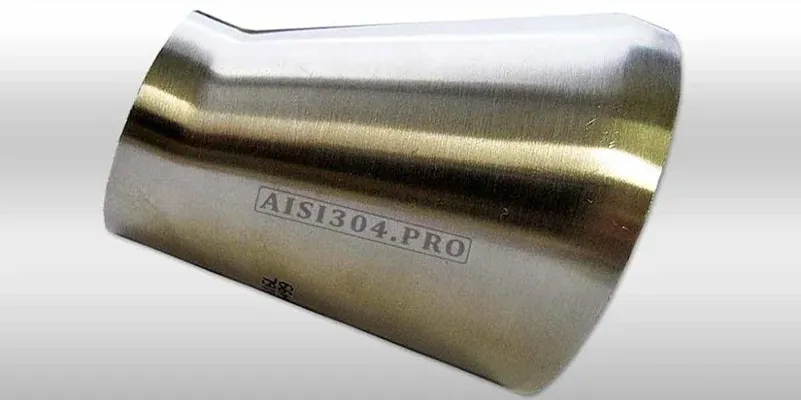

Применение Переход Стальной Эксцентрический

Водопроводные трубы в зданиях и городах

Переходные стальные эксцентрические переходы часто используются в больших водопроводных трубах, проходящих под улицами или внутри зданий. Их основная задача — предотвращать образование пузырьков воздуха при изменении диаметра трубы. Воздух, попавший в трубы, может блокировать поток воды или вызывать стук. Плоская верхняя часть эксцентрикового переходника поддерживает самую высокую точку трубы на одном уровне. Это позволяет воздуху плавно выходить через специальные клапаны, а не скапливаться. Это способствует надежному и бесшумному движению воды по системе.

Системы отопления и охлаждения (ОВК)

Системы ОВК используют трубы для подачи горячей, холодной воды или пара для отопления или охлаждения зданий. Эти трубы часто должны иметь небольшой уклон, чтобы вода могла полностью стекать при отключении системы. Эксцентриковый переходник используется, когда эти наклонные трубы подключаются к насосу или другому оборудованию. Его прямой нижний край позволяет трубе сохранять плавный и постоянный уклон на всем протяжении соединения. Это предотвращает скопление воды в низких местах, что может привести к замерзанию и образованию трещин в трубах зимой или к образованию ржавчины.

Насосы для жидкостей

Насосы — это устройства, перекачивающие жидкости, такие как вода или химикаты, по трубам. Очень важно, чтобы жидкость беспрепятственно поступала во всасывающее отверстие насоса. Попадание пузырьков воздуха или пара в насос может повредить вращающуюся часть внутри него (рабочее колесо) и сделать насос шумным и слабым. Эксцентриковый переходник устанавливается непосредственно перед входным отверстием насоса при соединении трубы большего диаметра с насосом меньшего диаметра. Он устанавливается плоской стороной вверх. Это обеспечивает прямолинейность верхней части трубы, предотвращая образование воздушных карманов над входным отверстием. Это гарантирует поступление в насос только жидкости, что способствует его эффективной работе и увеличению срока службы.

Сливы для жидкостей

На заводах или в местах, где жидкости текут по дну больших, поперечных труб, таких как дренажные или канализационные, эксцентриковые переходники используются для изменения диаметра трубы. Они устанавливаются скошенной (конической) стороной вверх, а плоской — вниз. Это обеспечивает идеально ровное положение дна трубы по направлению потока жидкости. Это предотвращает попадание твёрдых частиц (например, грязи или частиц материала) на выступ внутри трубы при изменении её диаметра. Это способствует сливу жидкости и всего, что в ней находится, без засоров.

Топливные и масляные трубы

В системах, транспортирующих топливо, масло или другие жидкости, утечки которых недопустимы, эксцентриковые переходники помогают поддерживать трубы полностью заполненными. При боковом изменении диаметра труб используется переходник стальной эксцентрический, плоская сторона которого расположена сверху. Это предотвращает образование возвышенностей, где может скапливаться воздух или газ. Скопившийся воздух или газ могут вызывать такие проблемы, как неравномерный поток или перепады давления. Плоская верхняя часть обеспечивает лёгкий выход воздуха через вентиляционные отверстия, делая поток жидкости более стабильным и безопасным.

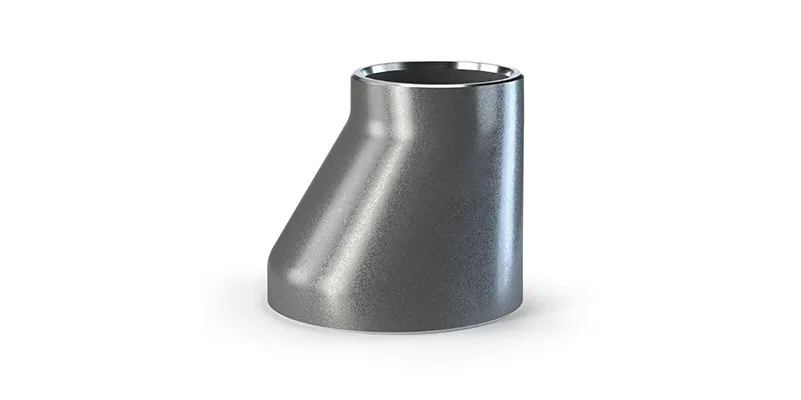

Как Использовать Переходник Стальной Эксцентрический

Понимание важности направления

Прежде чем прикасаться к переходнику, запомните: направление — САМАЯ ВАЖНАЯ деталь. Эксцентриковый переходник не везде одинаков. У него одна плоская сторона, а другая — скошенная. Вам НЕОБХОДИМО решить, должна ли плоская сторона быть направлена ​​ВВЕРХ или ВНИЗ. Это зависит ТОЛЬКО от того, как работает труба. Неправильная установка может привести к серьёзным проблемам в дальнейшем. В трубах, заполненных жидкостью под давлением, плоская сторона почти всегда направлена ​​ВВЕРХ. Это предотвращает попадание пузырьков воздуха. В трубах, где жидкость стекает по дну под действием силы тяжести, плоская сторона почти всегда направлена ​​ВНИЗ. Это обеспечивает гладкость дна и предотвращает застревание. Определение правильного направления — самый важный шаг.

Подготовьте концы труб

Убедитесь, что концы большой и малой труб чистые и готовы к работе. Их нужно обрезать прямо, а не скруглённо. Напильником или наждачной бумагой удалите любые шероховатости, грязь и ржавчину в месте соединения с переходником. Это поможет создать герметичное и герметичное соединение. Если вы свариваете трубы, возможно, потребуется сначала отшлифовать специальный угловой скос/фаску на концах труб. Чистота труб критически важна для предотвращения утечек.

Разместите переходник в правильном положении

Удерживайте переходник Стальной Эксцентрический между большим и малым концами трубы. Теперь осторожно поверните (вращайте) переходник. Плоская сторона должна быть направлена ​​в правильном направлении: либо ВВЕРХ, к небу, либо ВНИЗ, к земле — в зависимости от решения, принятого на шаге 1. Внимательно осмотрите переходник. Дважды проверьте правильность направления, прежде чем что-либо соединять. Если труба должна быть наклонной, также убедитесь, что самый нижний внутренний край большой трубы, переходника и малого конца трубы образуют одну ровную, прямую, наклонную линию.

Надёжно подсоедините переходник к трубам

Теперь прикрепите переходник к большой и малой трубам выбранным вами способом. При использовании фланцев поместите мягкую прокладку между фланцами и переходником, затем плотно и равномерно затяните их болтами. При использовании резьбы оберните наружную резьбу специальной лентой или клеем, затем плотно навинтите переходник на оба конца трубы, но не перетягивайте, чтобы не повредить её. При использовании сварки квалифицированный сварщик должен аккуратно приварить переходник к обоим концам трубы, обеспечив прочное и герметичное соединение. Для безопасной работы трубопроводной системы и отсутствия утечек необходимо обеспечить прочное и герметичное соединение с обоих концов.

Всегда соблюдайте технику безопасности

Никогда не забывайте о безопасности. Всегда надевайте защитные очки для защиты глаз, особенно при резке, шлифовке или сварке. Надевайте прочные перчатки для защиты рук от острых краев. Перед началом работы убедитесь, что трубопровод НЕ находится под давлением (не протекает жидкость или газ) и безопасен для работы. При работе на высоте используйте подходящие лестницы или леса. Соблюдайте все правила безопасности при использовании инструментов и методов.

Заключение

Переходник стальной эксцентрический устанавливается перед входным отверстием насоса, чтобы предотвратить попадание воздуха и повреждение насоса, обеспечивая подачу только жидкости. В сливах и канализации он поддерживает дно гладким, предотвращая застревание твердых частиц, таких как грязь, и образование засоров.
