В этой статье кратко изложены определение, размеры, типы, функции, расчет веса и области применения глухарные фланцы.

Что Такое Фланцы с Глухарем?

Фланцы с глухарем — это сплошной диск, используемый для герметизации конца трубопровода, клапана или отверстия сосуда под давлением, фактически выполняющий функцию съемной крышки или запорного устройства. Глухарные фланцы изготавливается без отверстия, имея сплошную поверхность, обеспечивающую надежную изоляцию трубопровода.

Обычно он обрабатывается с тем же расположением болтов и размерами выступающей поверхности, что и стандартные фланцы, что позволяет прикручивать его непосредственно к другому фланцу для постоянного или временного перекрытия линии.

Конструкция глухарные фланцы включает в себя уплотнительные поверхности различных конфигураций, таких как плоская поверхность, выступающая поверхность, кольцевое соединение и соединение «шип-паз», для соответствия различным типам прокладок и требованиям к давлению.

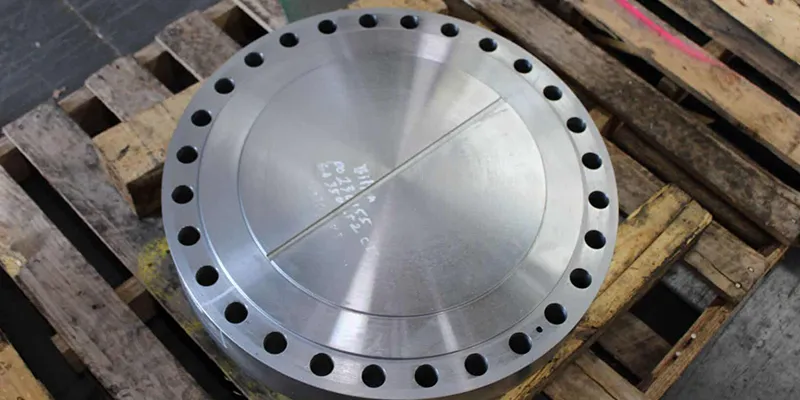

Размеры Глухарные Фланцы По Стандарту ASME B16.5

Стандарт ASME B16.5 определяет размеры глухарные фланцы для труб диаметром от 1/2 дюйма до 24 дюймов, с классами давления от 150 до 2500.

Ниже приведена подробная таблица размеров глухарные фланцы по стандарту ASME B16.5.

Размеры глухих фланцев по стандарту ASME B16.5 – Класс 150

Фланцы класса 150 подходят для общего применения с более низкими требованиями к давлению. В следующей таблице приведены полные размеры глухарные фланцы в соответствии со стандартом ASME B16.5.

Размеры глухарные фланцы ASME B16.5 – Класс 300

Для применений с более высоким давлением требуются фланцы класса 300. Они имеют более толстые стенки и иную схему расположения болтов по сравнению с фланцами класса 150.

Размеры Глухарные Фланцы По Стандарту ASME B16.5 — Классы 400–2500

Фланцы более высоких классов давления (400, 600, 900, 1500, 2500) имеют значительно большие размеры и более толстые стенки.

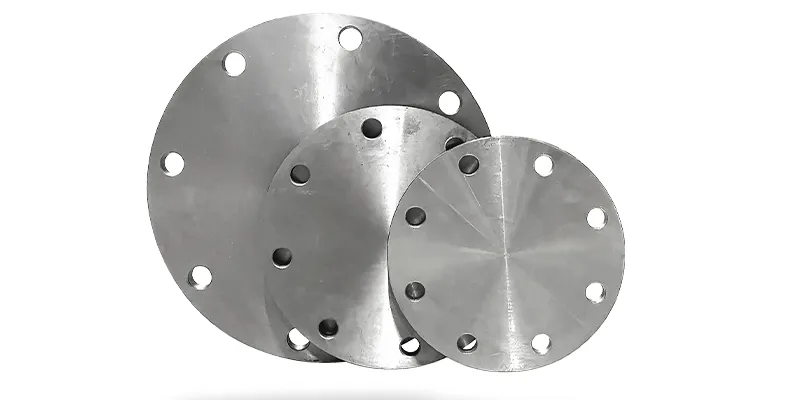

Типы Фланцы с Глухарем

Стандартный Фланцы с глухарем с выступающей поверхностью: Наиболее распространенный тип имеет выступающую поверхность вокруг зоны уплотнения для концентрации сжатия прокладки и обеспечения герметичного соединения.

Фланцы с глухарем с выступающей поверхностью (RF) имеет круговую выступающую часть, обработанную на уплотнительной поверхности, обычно высотой 1/16 дюйма для классов 150 и 300 и 1/4 дюйма для более высоких классов. Он подходит для широкого диапазона давлений и температур и совместим с различными материалами прокладок, включая спирально-навитые, кольцевые и мягкие прокладки.

Фланцы с глухарем с плоской поверхностью: Разработан с полностью плоской уплотнительной поверхностью для использования с плоскими ответными фланцами и мягкими прокладками, в основном в условиях низкого давления.

Фланцы с глухарем с плоской поверхностью (FF) не имеет выступающей части, обеспечивая полную плоскую контактную поверхность. Полная контактная поверхность более равномерно распределяет нагрузку от болтов, снижая напряжение на хрупкие материалы фланца. Эти фланцы широко используются в системах водоподготовки, системах отопления, вентиляции и кондиционирования воздуха низкого давления, а также в системах противопожарной защиты.

Кольцевой Фланцы с глухарем: имеет канавки для установки металлических кольцевых прокладок, предназначенных для работы в условиях сверхвысокого давления и высоких температур.

Глухой фланец RTJ содержит специально обработанную канавку, в которую устанавливается металлическая кольцевая прокладка. При натяжении болта прокладка сжимается в стенках канавки, создавая герметичное металлическое уплотнение, способное выдерживать экстремальные давления и температуры.

Эти фланцы необходимы в нефтегазодобыче, нефтепереработке и химической промышленности под высоким давлением, где герметичность имеет первостепенное значение и где колебания температуры могут повредить неметаллические прокладки.

Фланец в форме восьмерки: комбинированное устройство, состоящее из сплошной глухой секции и секции-проставки, соединенных тонкой перегородкой, что позволяет быстро переключаться между открытым и закрытым положениями.

Фланец в форме восьмерки, также называемый окулярным фланцем, состоит из двух металлических дисков, соединенных металлической секцией, напоминающей цифру восемь. Один диск цельный (глухой), а другой имеет отверстие, соответствующее диаметру трубы (проставка).

Снимая, поворачивая и устанавливая узел обратно, операторы могут быстро переключаться между закрытым и открытым положениями, не ища отдельные компоненты. Такая конструкция незаменима в приложениях, требующих частого перекрытия трубопровода, таких как фильтрующие системы, параллельные насосные установки и конфигурации обходного трубопровода для технического обслуживания.

Фланцы с глухарем для стыковой сварки: Он имеет коническую ступицу, предназначенную для непосредственной сварки с трубой.

Хотя он встречается реже, чем другие типы, глухой фланец для стыковой сварки имеет длинную коническую ступицу, которая обеспечивает плавный переход от фланца к толщине стенки трубы. Это минимизирует концентрацию напряжений в сварном шве, что делает его идеальным для циклических нагрузок, тяжелых условий эксплуатации и экстремальных перепадов температур.

Подготовка сварного шва на конце ступицы соответствует стандартным фаскам труб, что позволяет выполнять сварку с полным проплавлением для максимальной прочности соединения.

Функции Фланцы с Глухарем

Основная функция Фланцы с глухарем — изоляция. Однако его полезность выходит далеко за рамки простого «заделывания отверстия».

Завершение системы: Обеспечивает безопасное, рассчитанное на высокое давление завершение трубопроводной системы.

Доступ для технического обслуживания: Открутив глухой фланец, специалисты могут получить доступ к внутренней части трубопровода для очистки, осмотра или ремонта без необходимости резки или сварки.

Испытание под давлением: При строительстве нового трубопровода глухие фланцы используются для герметизации участков, чтобы можно было проводить гидроиспытания для проверки целостности сварных швов и соединений.

Будущее расширение: Инженеры часто устанавливают тройник с глухим фланцем на конце. Это позволяет в будущем легко выполнить подключение трубопровода, просто сняв глухой фланец и прикрутив новый участок трубы, минимизируя время простоя.

Вес Глухарные Фланцы

Таблица веса глухарные фланцы класса 150 (нержавеющая сталь, ASTM A182)

Ниже приведена подробная таблица веса глухарные фланцы из нержавеющей стали, основанная на размерах ASME B16.5 класса 150, с расчетом веса с использованием плотности 0,285 фунта/дюйм³ (7890 кг/м³).

Расчет Веса Глухарные Фланцы

Для глухарные фланцы, не указанных в стандартных таблицах, вес можно рассчитать с помощью геометрических формул. Основной принцип: вес = объем × плотность материала.

Упрощенная формула для глухарные фланцы:

Для быстрой оценки используйте эту эмпирическую формулу, широко принятую в отрасли:

Вес (кг) = (Внешний диаметр² × 6,17 × Толщина) / 1 000 000

Где размеры указаны в миллиметрах, а результат — в килограммах. Эта формула предполагает сплошной диск без регулировки отверстий для болтов.

Точный метод расчета:

Для более точных расчетов используйте следующий подход:

Рассчитайте объем сплошного диска:

Объем = π × (Внешний диаметр/2)² × T

Вычтите объем отверстий для болтов (если он имеет значение):

Объем отверстий для болтов = Количество отверстий × π × (Диаметр отверстия для болта/2)² × T

Чистый объем = Объем сплошного диска – Объем отверстий для болтов

Вес = Чистый объем × Плотность материала

Значения плотности материала:

Углеродистая сталь: 7,85 г/см³ (0,284 фунта/дюйм³)

Нержавеющая сталь (304/316): 7,90-8,03 г/см³ (0,285-0,290 фунта/дюйм³)

Легированная сталь: 7,85 г/см³ (0,284 фунт/дюйм³)

Пример расчета:

Для глухого фланца из нержавеющей стали класса 150 диаметром 24 дюйма:

Внешний диаметр = 815 мм, высота = 47,8 мм

Объем сплошного диска = π × (815/2)² × 47,8 = π × 166 056 × 47,8 = 24 920 000 мм³

Объем болтового отверстия (20 отверстий × диаметр 35 мм) = 20 × π × (35/2)² × 47,8 = 20 × 962 × 47,8 = 919 000 мм³

Чистый объем = 24 001 000 мм³ = 24 001 см³

Вес = 24 001 × 7,90 г/см³ = 189 608 г = 189,6 кг

Это значение очень близко к табличному значению 189 кг для данного размера.

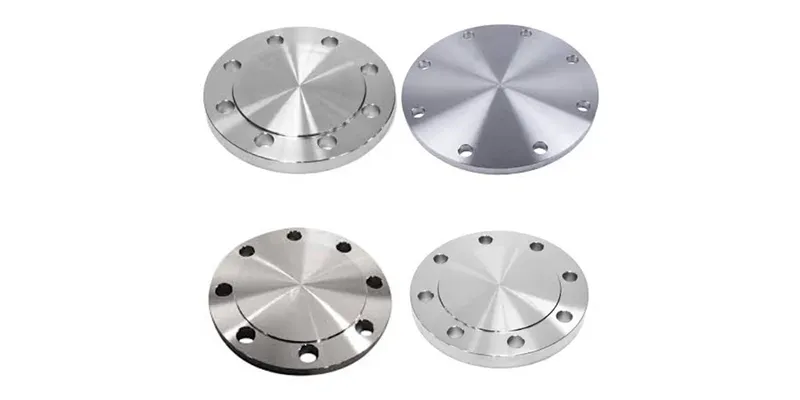

Для Чего Используются Глухарные Фланцы?

Глухие фланцы широко распространены в отраслях промышленности, где транспортировка жидкостей или газов является центральным элементом операций.

Нефтегазовая промышленность: Используются для герметизации устьев скважин высокого давления и коллекторных систем. В этих условиях часто предпочтение отдается дуплексной нержавеющей стали или никелевому сплаву 625 из-за их устойчивости к коррозионному растрескиванию под воздействием сероводорода и хлоридов.

Химическая промышленность: Глухарные фланцы служат «люками» на химических реакторах и резервуарах для хранения, позволяя проводить периодическую внутреннюю очистку и доступ в сосуды.

Водоподготовка: Используются на крупных установках опреснения и фильтрации для регулирования потока морской воды и очищенной воды.

Энергетика: В паропроводах и системах охлаждения глухие фланцы обеспечивают необходимые точки изоляции для обеспечения безопасности.

Часто Задаваемые Вопросы

Как рассчитать толщину глухарные фланцы?

Толщина глухарные фланцы рассчитывается по формуле.

t = d √(CP/SE + 1,9 W hg / SE d³), где d — внутренний диаметр или короткий пролет, C = 0,3 для болтовых плоских крышек, P — расчетное давление, S — допустимое напряжение, E — КПД соединения (обычно 1), W — нагрузка на болт, а h_g — плечо момента прокладки.

Требуются ли гидроиспытания для Фланцы с глухарем?

Глухие фланцы, изготовленные по стандарту ASME B16.5, не требуют гидроиспытаний в рамках стандартного производства, поскольку стандарт освобождает от них фланцы, но не фланцевые фитинги. Однако, если они используются в узлах или указаны заказчиком, гидроиспытания могут быть проведены для проверки герметичности под давлением.

Как описать Фланцы с глухарем на испанском языке?

Фланцы с глухарем на испанском языке описывается как «brida ciega», что означает сплошной диск, герметизирующий концы труб без центрального отверстия. Он крепится болтами для изоляции или завершения соединения, обеспечивая отсутствие потока. В технической терминологии для обозначения фланцев с выступающей поверхностью используется выражение “brida ciega elevada”.

Сколько весит Фланцы с глухарем длиной 12 300 мм?

Предполагая, что “12 300 мм” относится к глухому фланцу класса 300 длиной 12 дюймов, вес составляет приблизительно 115-184 фунта (52-83 кг) для углеродистой стали, в зависимости от точных спецификаций.

Как измерить глухарные фланцы?

Измерьте наружный диаметр от края до края, диаметр окружности расположения болтов от центра одного отверстия до противоположного, диаметр выступающей поверхности (если применимо) и толщину от лицевой стороны до задней, и посчитайте отверстия для болтов, отметив их диаметр и расстояние между ними.

Для точности используйте штангенциркуль, обеспечивая равномерное распределение для соответствия стандарту ASME B16.5.

Как изготовить глухарные фланцы?

глухарные фланцы изготавливаются путем ковки или резки из листового металла, а затем обрабатываются в соответствии со спецификациями. Начинается все с выбора материала, нагрева до температуры ковки, придания формы диску, сверления отверстий для болтов, механической обработки поверхностей и, при необходимости, нарезания резьбы. Контроль качества включает проверку размеров и неразрушающий контроль на наличие дефектов, обеспечивая соответствие стандарту ASME B16.5.
