В этом блоге будут представлены технические характеристики отвод otvody 180 короткий радиус ASME B16.9, что обеспечит необходимую ясность для спецификации и закупки.

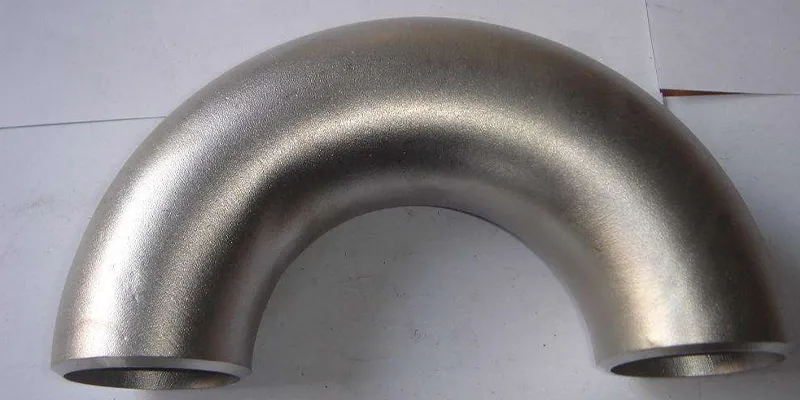

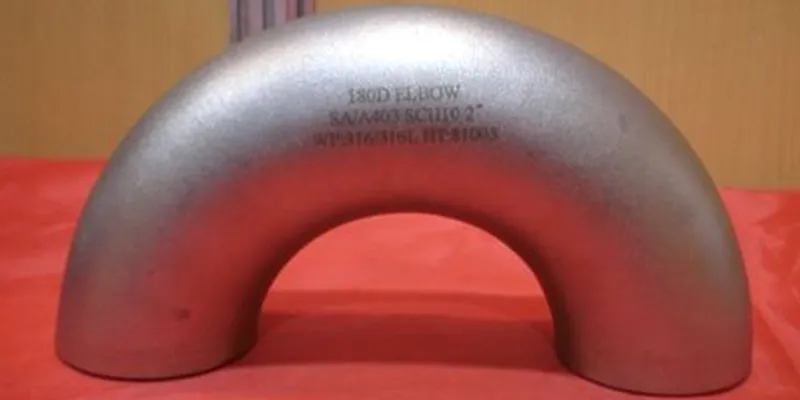

Отвод otvody 180 короткий радиус ASME B16.9, часто называемый «обратным коленом» или «U-образным коленом», представляет собой фитинг для стыковой сварки труб, который изменяет направление трубопровода на 180 градусов. Его характерной особенностью является компактность: расстояние между центрами равно двум номинальным размерам трубы (2 x NPS), или, более фундаментально, радиус изгиба (R) равен номинальному диаметру трубы (1D).
Это отличается от длиннорадиусного (LR) отвода 180°, радиус изгиба которого составляет 1,5 номинального размера трубы. Компактная форма короткорадиусного отвода делает его идеальным выбором для установок с ограниченным пространством, таких как блочные установки, теплообменные батареи или плотные компоновки оборудования.
Преимущества включают:
Стыковое сварное соединение: Обеспечивает прочное, герметичное соединение при сварке с трубами.
Бесшовная или сварная конструкция: Доступны в бесшовном исполнении для меньших размеров и сварном для больших диаметров для поддержания структурной целостности.
Номинальное давление: Совместимость с различными графиками, такими как SCH 10, SCH 40 и SCH 80, в соответствии с требованиями системы.
Спецификация ASME B16.9 предоставляет точные размеры для короткорадиусных отводов 180°, охватывающие номинальные размеры труб (NPS) от 1″ до 24″.
Ниже приведена подробная таблица, содержащая основные размеры: наружный диаметр на фаске (OD), расстояние между центрами (O) и расстояние от задней поверхности до передней (K). Все значения представлены как в миллиметрах (мм), так и в дюймах (дюйм) для универсального применения.
| Номинальный размер трубы (NPS) | Внешний диаметр на скосе (OD) | Расстояние между центрами (O) | Спина к лицу (К) |
| мм дюйм. | мм дюйм. | мм дюйм. | |
| 1 | 33.4 1.32 | 51 2.00 | 41 1.62 |
| 1 1/4 | 42.2 1.66 | 64 2.50 | 52 2.06 |
| 1 1/2 | 48.3 1.90 | 76 3.00 | 62 2.44 |
| 2 | 60.3 2.38 | 102 4.00 | 81 3.19 |
| 2 1/2 | 73.0 2.88 | 127 5.00 | 100 3.94 |
| 3 | 88.9 3.50 | 152 6.00 | 121 4.75 |
| 3 1/2 | 101.6 4.00 | 178 7.00 | 140 5.50 |
| 4 | 114.3 4.50 | 203 8.00 | 159 6.25 |
| 5 | 141.3 5.56 | 254 10.00 | 197 7.75 |
| 6 | 168.3 6.62 | 305 12.00 | 237 9.31 |
| 8 | 219.1 8.62 | 406 16.00 | 313 12.31 |
| 10 | 273.0 10.75 | 508 20.00 | 391 15.38 |
| 12 | 323.8 12.75 | 610 24.00 | 467 18.38 |
| 14 | 355.6 14.00 | 711 28.00 | 533 21.00 |
| 16 | 406.4 16.00 | 813 32.00 | 610 24.00 |
| 18 | 457.0 18.00 | 914 36.00 | 686 27.00 |
| 20 | 508.0 20.00 | 1016 40.00 | 762 30.00 |
| 22 | 559.0 22.00 | 1118 44.00 | 838 33.00 |
| 24 | 610.0 24.00 | 1219 48.00 | 914 36.00 |
Эти размеры соответствуют допускам, указанным в стандарте ASME B16.9, которые включают допуски на овальность, утонение стенки и соосность.
Следует отметить, что для размеров более 24 дюймов (NPS) может потребоваться изготовление на заказ, часто с использованием стандартов ASME B16.28 или MSS-SP-43 для обеспечения совместимости.
Стандарт ASME B16.9 устанавливает строгие допуски на размеры для обеспечения точности сборки и качества сварки. Эти допуски различаются в зависимости от номинального диаметра фитинга (NPS).
Таблица: Допуски на размеры для Отвод otvody 180 Короткий радиус ASME B16.9
| Диапазон NPS | Внешний диаметр на фаске (D) | Расстояние между центрами (O) | Спина к лицу (К) |
| от 1/2 до 2 1/2 | +1,6 мм / -0,8 мм | ±6 мм | ±6 мм |
| от 3 до 3 1/2 | ±1,6 мм | ±6 мм | ±6 мм |
| 4 | ±1,6 мм | ±6 мм | ±6 мм |
| от 5 до 8 | +2,4 мм / -1,6 мм | ±6 мм | ±6 мм |
| с 10 до 18 | +4,0 мм / -3,2 мм | ±10 мм | ±6 мм |
| с 20 до 24 | +6,4 мм / -4,8 мм | ±10 мм | ±6 мм |
Кроме того, стандарт требует, чтобы толщина стенки в любой точке составляла не менее 87,5% от указанной номинальной толщины стенки.

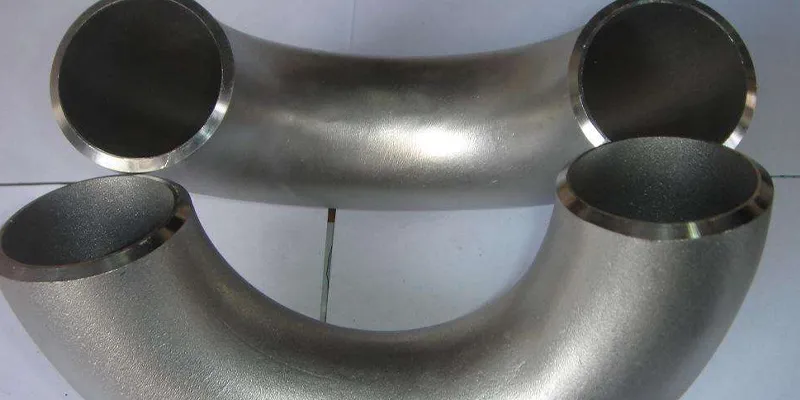

Распространенные материалы: Эти отводы изготавливаются из широкого спектра материалов, подходящих для различных условий эксплуатации.
Нержавеющие стали: ASTM A403 WP304/304L, WP316/316L, WP321 и дуплексные/супердуплексные марки S31803, S32750 для превосходной коррозионной стойкости.
Никелевые сплавы: Сплавы 200/201, 400, 600, 625 и C-276 для агрессивных коррозионных и высокотемпературных сред.
Углеродистые и низколегированные стали: ASTM A234 WPB, WPC для общего применения и A420 WPL6 для низкотемпературных применений.
Технологические процессы: Два основных метода — это бесшовное горячее индукционное или гибочное формование и сварка из листового металла или сегментов труб. Бесшовные фитинги, как правило, предпочтительнее для критически важных применений, связанных с высоким давлением, температурой или коррозией.
График толщины стенок: Фитинги доступны со стандартной толщиной стенок труб или в соответствии с конкретными номинальными размерами стенок. График должен быть указан в соответствии с соединяемой трубой и соответствовать требованиям к рабочему давлению.
Отвод otvody 180 Короткий радиус идеально подходят для применений, где пространство ограничено и требуется полное изменение направления потока.
Типичные отрасли и области применения:
Химические и нефтехимические заводы: В трубопроводах теплообменников, всасывающих и напорных контурах насосов, а также в компактных системах подачи реагентов в реакторы.
Энергетика: Для систем подачи питательной воды в котлы, топливных трубопроводов и приборных трубопроводов в условиях ограниченного пространства.
Судостроение и морская добыча: Где пространство в машинном отделении и на платформах сильно ограничено, что делает компактные трубопроводные системы крайне необходимыми.
Целлюлозно-бумажная промышленность и общее машиностроение: В технологических модулях и блоках оборудования, предварительно изготовленных для упрощения монтажа.
