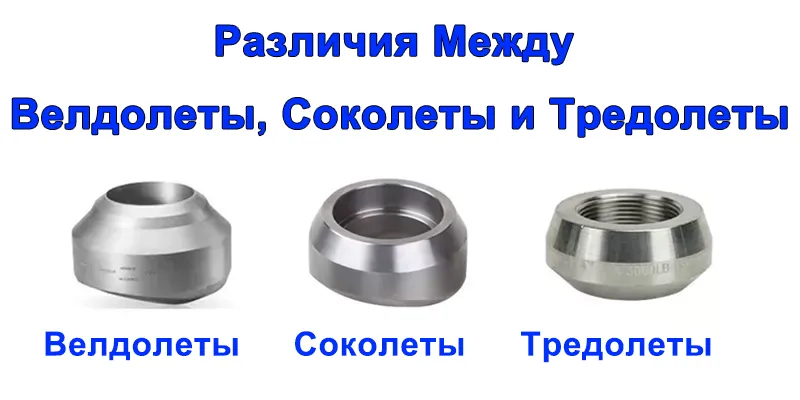

Хотя Велдолеты, Соколеты и Тредолеты используются для соединения ответвления с основной трубой, они различаются по конструкции, применению и способу монтажа.

В соответствии со стандартами MSS SP-97 и ASME, выбор необходимого фитинга определяется различными параметрами применения. Ниже приведено техническое сравнение этих трех кованых фитингов.

Различия в Геометрии и Способе Соединения

Основное различие заключается в способе соединения ответвления: Велдолеты использует стыковое сварное соединение со скошенными кромками, Соколеты — сварное соединение с углублением, а Тредолеты — коническое резьбовое соединение.

Велдолеты: Этот фитинг имеет скошенный конец, соответствующий скосу ответвления трубы. Он требует сварки с полным проплавлением, обеспечивая плавный переход между фитингом и ответвлением трубы.

Соколеты: Этот фитинг имеет углубление (гнездо), в которое вставляется ответвление трубы. Соединение фиксируется угловым сварным швом по внешней стороне соединения фитинга и трубы.

Тредолеты: Этот фитинг имеет внутреннюю резьбу (обычно NPT или BSP). Ответвление трубы ввинчивается в фитинг, при этом сварка в месте соединения ответвления не требуется, хотя сам фитинг все же приваривается к основной трубе.

Различия в Допустимом Давлении и Критичности Применения

Соединительные элементы Велдолеты используются для критически важных применений с высоким давлением и высокой температурой, требующих радиографического контроля, тогда как Соколеты и Тредолеты обычно ограничиваются менее критичными или малогабаритными трубопроводами.

Велдолеты: Благодаря использованию стыкового сварного шва, Велдолеты минимизирует концентрацию напряжений и позволяет проводить радиографический контроль. Это делает его стандартным выбором для паропроводов высокого давления, трубопроводов с агрессивными химическими веществами и трубопроводов большого диаметра, где сопротивление усталости имеет первостепенное значение.

Соколеты и Тредолеты: Эти элементы обычно определяются классами давления. Хотя они способны выдерживать значительное статическое давление, геометрия углового сварного шва (Соколеты) или резьбового соединения (Тредолеты) создает концентраторы напряжений, что делает их менее подходящими для циклических нагрузок или систем, подверженных сильной вибрации или щелевой коррозии.

Различия в Установке и Требованиях к Сварке

Для установки Велдолеты требуется точное выравнивание и подготовка кромки для стыковой сварки, в то время как Соколеты и Тредолеты используют более простые угловые сварные швы для установки на магистральный трубопровод.

Велдолеты: Для установки требуется снятие фаски на ответвлении. Сварщик должен выполнить стыковую сварку, которая технически более сложна и трудоемка, но обеспечивает превосходную прочность соединения.

Соколеты: Снятие фаски на ответвлении не требуется; труба обрезается под прямым углом. Однако монтажник должен обеспечить строгий зазор для теплового расширения (обычно 1/16 дюйма) в нижней части гнезда, чтобы предотвратить разрушение из-за теплового расширения до угловой сварки.

Тредолеты: Этот элемент не требует сварки со стороны ответвления. Он обеспечивает легкую сборку и разборку ответвления, что делает его идеальным для подключения приборов или временных трубопроводов, при условии, что утечка через резьбу не представляет угрозы безопасности.

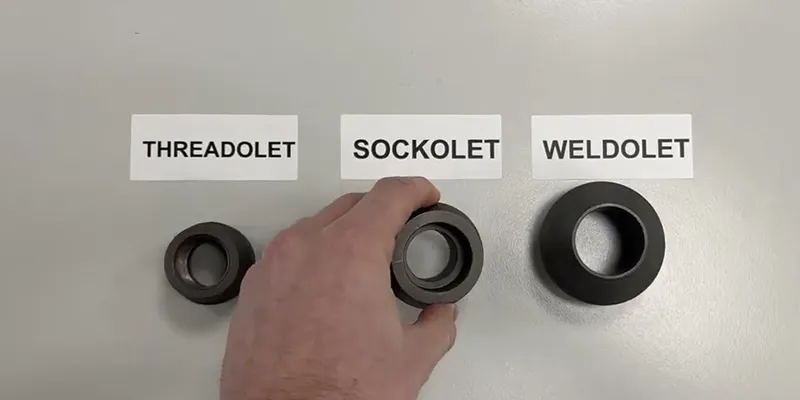

Различия в Ограничениях По Номинальному Размеру Труб

Фитинги Велдолеты доступны для всех размеров ответвлений, включая трубопроводы большого диаметра, в то время как фитинги Соколеты и Тредолеты обычно используются для ответвлений меньшего диаметра.

Велдолеты: Верхнего предела размера для Велдолеты нет; они обычно изготавливаются для ответвлений размером от 2 до 48 дюймов и более.

Соколеты и Тредолеты: Эти фитинги используются почти исключительно для ответвлений малого диаметра. Они обычно изготавливаются для выходных отверстий размером NPS 4 и меньше, поскольку механические напряжения на угловых сварных швах и резьбе становятся неуправляемыми при больших диаметрах.

Различия в Характеристиках Потока

Фитинги Велдолеты обеспечивают наименьшее сопротивление потоку благодаря плавному переходу внутреннего диаметра, тогда как фитинги Соколеты и Тредолеты создают нарушения потока из-за внутренних ступенек или щелей.

Велдолеты: При правильной установке внутренний диаметр Велдолеты совпадает с внутренним диаметром ответвления, минимизируя турбулентность и эрозионно-коррозионные процессы.

Соколеты: Зазор между концом трубы и дном гнезда создает полость, которая может задерживать жидкость или вызывать турбулентность, потенциально приводя к щелевой коррозии в нержавеющей стали.

Тредолеты: Аналогично Соколеты, резьбовое соединение создает разрывы в стенке трубы, которые могут нарушать ламинарный поток.

Различия в Обслуживании, Долговечности и Стоимости

Фитинги Велдолеты и Соколеты обладают превосходной долговечностью при минимальных потребностях в обслуживании, тогда как фитинги Тредолеты обеспечивают более простую разборку, но могут повлечь за собой более высокие затраты на текущий контроль из-за потенциальных мест утечек.

Сварная конструкция Велдолеты и Соколеты обеспечивает монолитную структуру, устойчивую к коррозии и усталости, что соответствует высоким эксплуатационным характеристикам никелевых сплавов и снижает затраты на жизненный цикл в агрессивных средах, хотя первоначальное изготовление обходится дороже.

Фитинги Тредолеты упрощают обслуживание, позволяя откручивать их для ремонта или замены без разрезания трубы, но они требуют регулярных проверок на коррозию резьбы или деградацию герметика, что потенциально увеличивает эксплуатационные расходы в агрессивных средах с использованием нержавеющей стали, несмотря на более низкие первоначальные затраты.

Заключение

Для критически важных трубопроводных систем, использующих нержавеющую сталь или никелевые сплавы, выбор между этими фитингами определяется спецификацией трубопровода.

Используйте Велдолеты для критически важных трубопроводов большого диаметра или работающих в условиях высоких циклических нагрузок. Выбирайте Соколеты для постоянных соединений малого диаметра, где не требуется радиографический контроль. Используйте Тредолеты для соединений малого диаметра в системах КИПиА или для ремонтных соединений, где сварка ответвления невозможна.

Часто Задаваемые Вопросы

Когда использовать Велдолеты и Соколеты?

Велдолеты: Велдолеты следует выбирать, когда трубопроводные системы работают под высоким давлением, при высоких температурах, имеют большой диаметр или работают в критических условиях. Это стандартный выбор для транспортировки опасных сред, выдерживания высоких циклических нагрузок или для магистральных трубопроводов.

Соколеты: Соколеты обычно используется, когда ответвления трубопроводов имеют малый диаметр (обычно NPS 4 и менее) и не требуют внутреннего радиографического контроля. Он в основном используется для общепромышленных трубопроводов или применений без сильной вибрации.

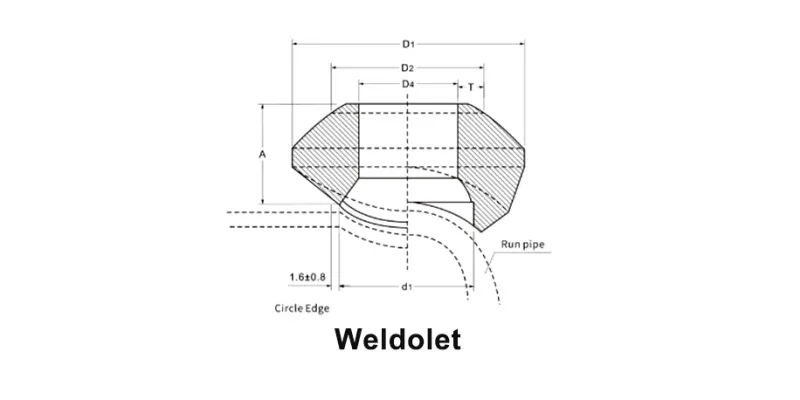

Таблица размеров Велдолеты по ASME B16.11

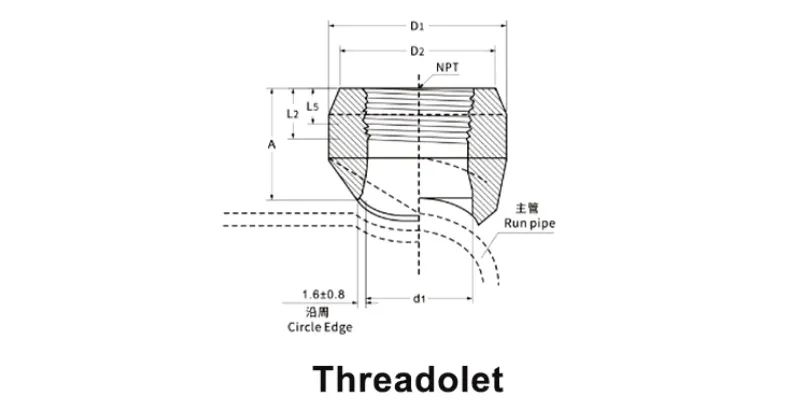

Размеры резьбовых фитингов Тредолеты по стандарту ASME B16.11.

Размеры фитингов Соколеты по стандарту ASME B16.11.
