Размеры и Допуски Фитинги BW ASME B16.9

Стандарт ASME B16.9 применяется конкретно к кованым трубным фитинги BW, изготовленным методом ковки. Эти фитинги предназначены для соединения труб методом стыковой сварки, при котором концы фитинга привариваются к трубе.

Этот метод соединения обеспечивает превосходную герметичность, высокую несущую способность и повышенную усталостную прочность, что делает его пригодным для применения в условиях высокого давления и высоких нагрузок.

Основные Типы и Характеристики Фитинги BW

Отвод

Используются для изменения направления трубопровода. Существуют три основных типа отводов в зависимости от угла изгиба: 45°, 90° и 180°. В зависимости от радиуса кривизны они подразделяются на отводы с большим радиусом (LR) и отводы с малым радиусом (SR).

Отвод Длинный радиус имеют радиус кривизны R = 1,5DN, что обеспечивает низкое сопротивление потоку жидкости и подходит для большинства стандартных применений. Отвод Короткий радиус имеют радиус кривизны R = 1,0DN, занимают меньше места и подходят только для особых случаев с ограниченным пространством или низкими скоростями потока.

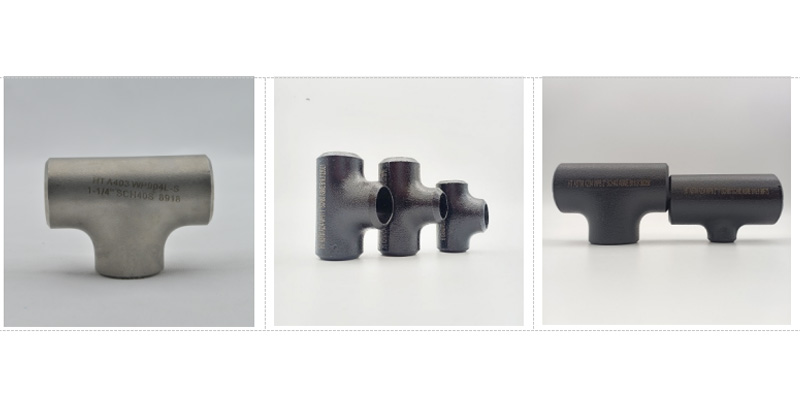

Тройник

Используются для разветвления трубопроводных систем, позволяя отводить жидкость из основного трубопровода в ответвление или наоборот. В зависимости от соотношения диаметров ответвления и основного трубопровода, они подразделяются на равнопроходные и Тройник.

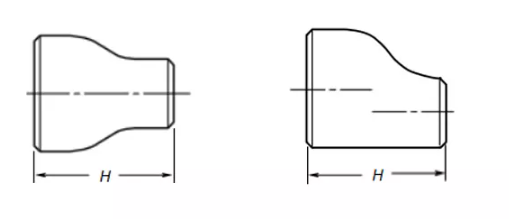

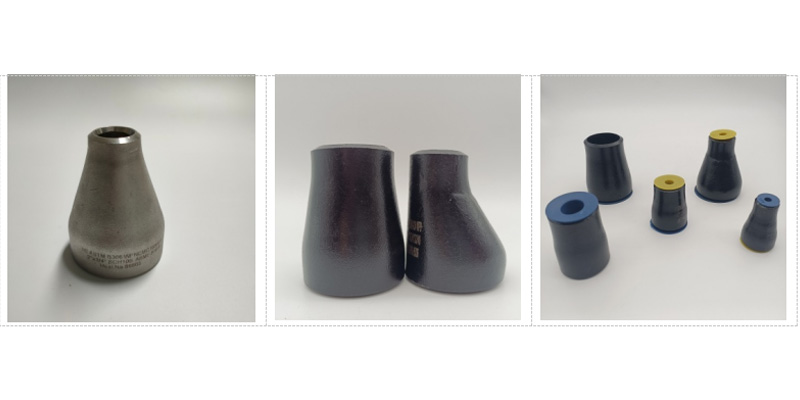

Переход

Переход для соединения труб разного диаметра, обеспечивая плавный переход скорости и давления жидкости. Они подразделяются на переход концентрический и переход стальной эксцентрический.

Переход концентрический имеют совпадающие оси на обоих концах и подходят для вертикальных или горизонтальных трубопроводов, где сопротивление потоку жидкости не является критическим фактором.

Переход стальной эксцентрический имеют параллельные, но не совпадающие оси на обоих концах, при этом нижняя или верхняя часть остается на одном уровне, предотвращая скопление газа или жидкости внутри трубы, и обычно используются в горизонтальных трубопроводных системах.

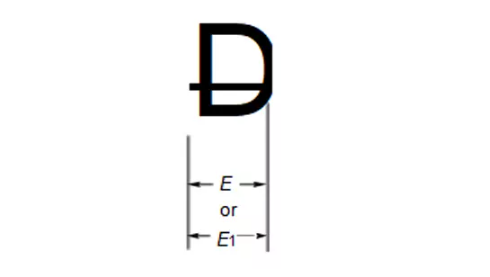

Заглушки эллиптические

Используются для герметизации концов труб, обеспечивая уплотнение и защиту. В зависимости от конструкции их можно разделить на эллиптические, полусферические и плоские заглушки. Эллиптические заглушки наиболее широко используются в трубопроводных системах высокого давления благодаря равномерному распределению напряжений и превосходной устойчивости к давлению.

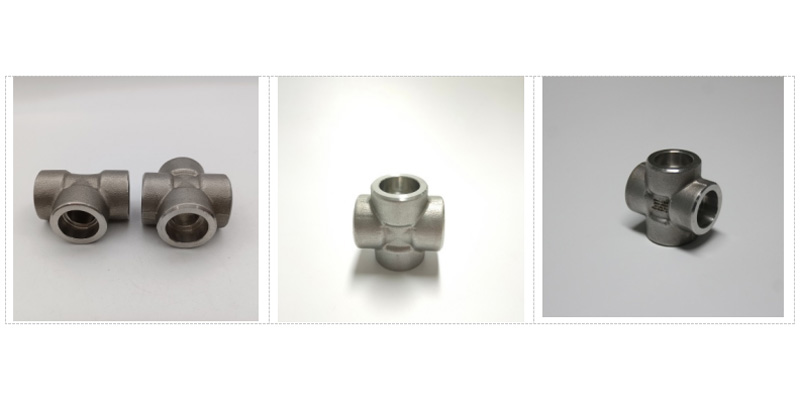

Крестовины

Используются для разветвления трубопроводов в двух направлениях, позволяя разделить один поток жидкости на два перпендикулярных направления одновременно, или объединить два потока жидкости из разных направлений в основной трубопровод.

Они часто встречаются в сложных трубопроводных системах. В зависимости от соответствия диаметров труб, они подразделяются на крестовины с одинаковым диаметром и крестовины с разными диаметрами.

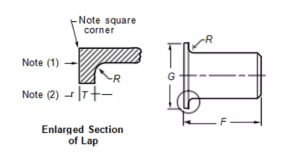

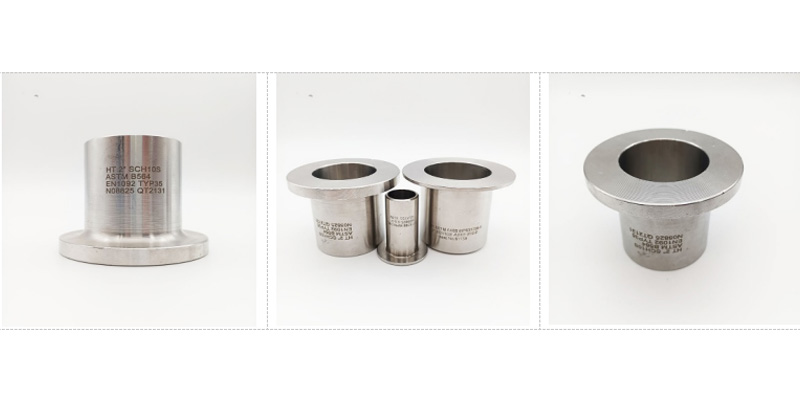

6. Концевик для стыковой сварки

Концевик для стыковой сварки используются в основном в тех случаях, когда необходимо присоединить ответвление к трубопроводу, но прямая сварка ответвления невозможна. Они часто используются в сочетании с фланцами, муфтами и другими соединительными элементами для обеспечения съемного соединения ответвления.

Их конструктивная особенность заключается в том, что один конец имеет стыковое сварное соединение, соответствующее основному трубопроводу, а другой конец имеет уплотнительную поверхность или фаску для соединения с другими фитингами. Корпус должен быть изготовлен методом ковки для обеспечения достаточной толщины стенки, чтобы выдерживать дополнительную нагрузку после присоединения ответвления.

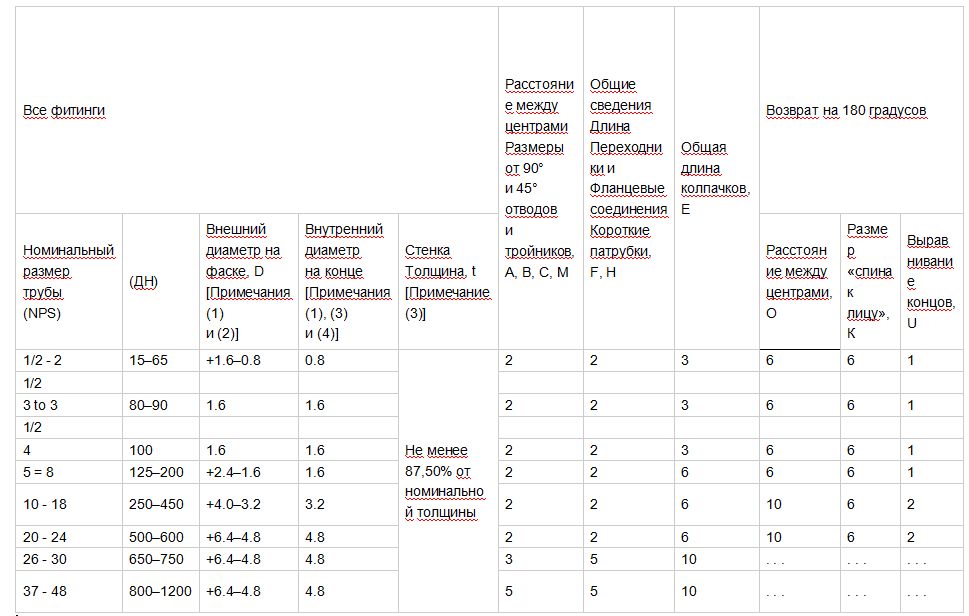

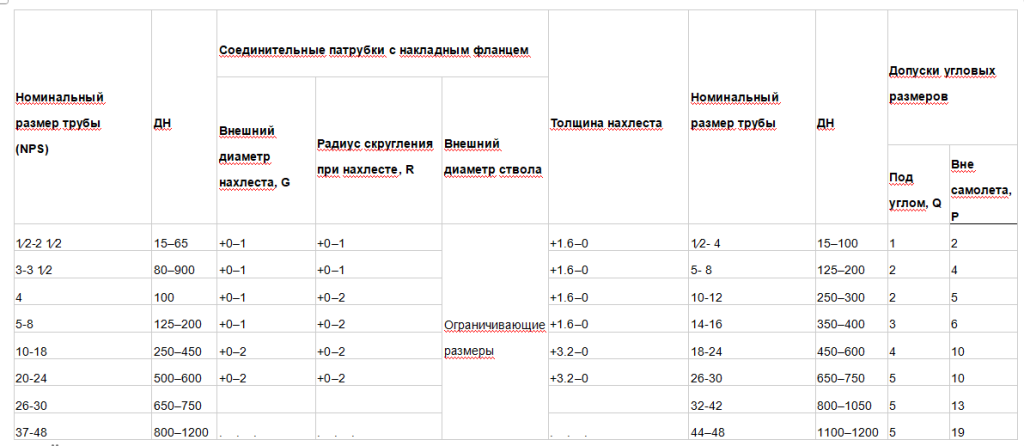

Допуски ASME B16.9

ASME B16.9 Допуски

Допуски ASME B16.9

ОБЩИЕ ЗАМЕЧАНИЯ:

(а) Все размеры указаны в миллиметрах.

(б) Допуски равны плюс и минус, за исключением случаев, указанных отдельно.

ПРИМЕЧАНИЯ:

(1) Отклонение от круглости представляет собой сумму абсолютных значений допусков плюс и минус.

(2) Этот допуск может не применяться в локализованных областях формованных фитингов, где требуется увеличение толщины стенки для соответствия проектным требованиям пункта 2.2.

(3) Внутренний диаметр и номинальная толщина стенки на концах указываются покупателем.

(4) Если иное не указано покупателем, эти допуски применяются к номинальному внутреннему диаметру, который равен разности между номинальным наружным диаметром и удвоенной номинальной толщиной стенки.

Размеры Фитинги BW ASME B16.9

Размеры Отвод Длинный радиус

Размеры Отвод Длинный радиус

Номинальный размер трубы (NPS)	ДН	Наружный диаметр под скосом	От центра до конца
Номинальный размер трубы (NPS)	ДН	Наружный диаметр под скосом	Отводы под углом 90 градусов, А	Отводы под углом 45 градусов, B
1/2	15	21.3	38	16
3/4	20	26.7	38	19
1	25	33.4	38	22
1 1/4	32	42.2	48	25
1 1/2	40	48.3	57	29
2	50	60.3	76	35
2 1/2	65	73.0	95	44
3	80	88.9	114	51
3 1/2	90	101.6	133	57
4	100	114.3	152	64
5	125	141.3	190	79
6	150	168.3	229	95
8	200	219.1	305	127
10	250	273.0	381	159
12	300	323.8	457	190
14	350	355.6	533	222
16	400	406.4	610	254
18	450	457	686	286
20	500	508	762	318
22	550	559	838	343
24	600	610	914	381
26	650	660	991	405
28	700	711	1067	438
30	750	762	1143	470
32	800	813	1219	502
34	850	864	1295	533
36	900	914	1372	565
38	950	965	1448	600
40	1000	1016	1524	632
42	1050	1067	1600	660
44	1100	1118	1676	695
46	1150	1168	1753	727
48	1200	1219	1829	759

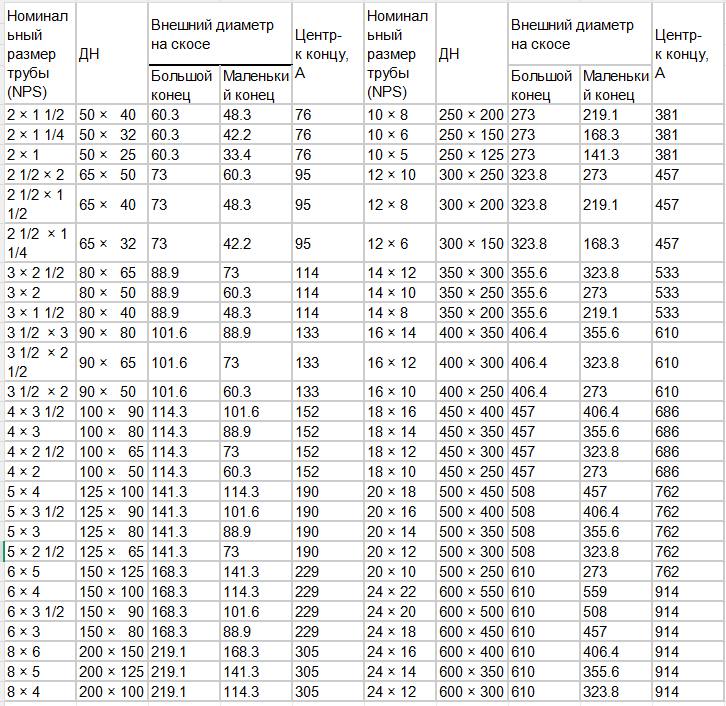

Размеры Отвод Длинный радиус

Dimensions Of Long Radius-Reducing Elbows

ОБЩЕЕ ПРИМЕЧАНИЕ: Все размеры указаны в миллиметрах.

Размеры колена с большим радиусом изгиба 180°

Dimensions Of Long Radius Returns

Номинальный размер трубы (NPS)	ДН	Наружный диаметр под скосом	Центр-центр, Д	Back-to-Face,K
1/2	15	21.3	76	48
3/4	20	26.7	76	51
1	25	33.4	76	56
1 1/4	32	42.2	95	70
1 1/2	40	48.3	114	83
2	50	60.3	152	106
2 1/2	65	73.0	190	132
3	80	88.9	229	159
3 1/2	90	101.6	267	184
4	100	114.3	305	210
5	125	141.3	381	262
6	150	168.3	457	313
8	200	219.1	610	414
10	250	273.0	762	518
12	300	323.8	914	619
14	350	355.6	1067	711
16	400	406.4	1219	813
18	450	457	1372	914
20	500	508	1524	1016
22	550	559	1676	1118
24	600	610	1829	1219

ОБЩЕЕ ПРИМЕЧАНИЕ: Все размеры указаны в миллиметрах.

ПРИМЕЧАНИЯ:

(1) Размер A равен половине размера O.

(2) Размеры O и K, равные 57 мм и 43 мм соответственно, могут быть предоставлены для труб NPS 3/4 (DN 20) по усмотрению производителя.

Размеры Тройники и Крестовины

Номинальный размер трубы (NPS)	ДН	Наружный диаметр под скосом	От центра до конца
Номинальный размер трубы (NPS)	ДН	Наружный диаметр под скосом	Беги, С	Розетка, M [Примечания (1) и (2)]
1/2	15	21.3	25	25
3/4	20	26.7	29	29
1	25	33.4	38	38
1 1/4	32	42.2	48	48
1 1/2	40	48.3	57	57
2	50	60.3	64	64
2 1/2	65	73.0	76	76
3	80	88.9	86	86
3 1/2	90	101.6	95	95
4	100	114.3	105	105
5	125	141.3	124	124
6	150	168.3	143	143
8	200	219.1	178	178
10	250	273.0	216	216
12	300	323.8	254	254
14	350	355.6	279	279
16	400	406.4	305	305
18	450	457	343	343
20	500	508	381	381
22	550	559	419	419
24	600	610	432	432
26	650	660	495	495
28	700	711	521	521
30	750	762	559	559
32	800	813	597	597
34	850	864	635	635
36	900	914	673	673
38	950	965	711	711
40	1000	1016	749	749
42	1050	1067	762	711
44	1100	1118	813	762
46	1150	1168	851	800
48	1200	1219	889	838

ОБЩЕЕ ПРИМЕЧАНИЕ: Все размеры указаны в миллиметрах.

ПРИМЕЧАНИЯ:

(1) Размер выходного отверстия M для труб NPS 26 (DN 650) и большего диаметра является рекомендуемым, но не обязательным.

(2) Размеры применимы к крестовинам NPS 24 (DN 600) и меньшего диаметра.

Размеры Отвод Короткий радиус

Номинальный размер трубы (NPS)	ДН	Наружный диаметр под скосом	От центра до края, А
1	25	33.4	25
1 1/4	32	42.2	32
1 1/2	40	48.3	38
2	50	60.3	51
2 1/2	65	73.0	64
3	80	88.9	76
3 1/2	90	101.6	89
4	100	114.3	102
5	125	141.3	127
6	150	168.3	152
8	200	219.1	203
10	250	273.0	254
12	300	323.8	305
14	350	355.6	356
16	400	406.4	406
18	450	457	457
20	500	508	508
22	550	559	559
24	600	610	610

ОБЩЕЕ ПРИМЕЧАНИЕ: Все размеры указаны в миллиметрах.

Размеры Отвод Короткий радиус на 180 градусов

Dimensions Of Short Radius 180 Deg Returns

Номинальный размер трубы (NPS)	ДН	Наружный диаметр под скосом	Центр-центр, О	Спина к лицу, К
1	25	33.4	51	41
1 1/4	32	42.2	64	52
1 1/2	40	48.3	76	62
2	50	60.3	102	81
2 1/2	65	73.0	127	100
3	80	88.9	152	121
3 1/2	90	101.6	178	140
4	100	114.3	203	159
5	125	141.3	254	197
6	150	168.3	305	237
8	200	219.1	406	313
10	250	273.0	508	391
12	300	323.8	610	467
14	350	355.6	711	533
16	400	406.4	813	610
18	450	457	914	686
20	500	508	1016	762
22	550	559	1118	838
24	600	610	1219	914

ОБЩИЕ ПРИМЕЧАНИЯ:

(а) Все размеры указаны в миллиметрах.

(б) Размер А равен половине размера О.

Размеры переходных тройников и переходных крестовин с уменьшенным выходным отверстием

Dimensions Of Reducing Outlet Tees And Reducing Outlet Crosses

Номинальный размер трубы (NPS)	ДН	Наружный диаметр под скосом		От центра до конца
Номинальный размер трубы (NPS)	ДН	Бегать	Выход	Беги, С	Розетка, М [Примечание (1)]
1/2 x 1/2 x 3/8	15 × 15 × 10	21.3	17.3	25	25
1/2 x1/2 x 1/4	15 × 15 × 8	21.3	13.7	25	25
3/4 x 3/4 x1/2	20 × 20 × 15	26.7	21.3	29	29
3/4 x 3/4 x 3/8	20 × 20 × 10	26.7	17.3	29	29
1 × 1 x 3/4	25 × 25 × 20	33.4	26.7	38	38
1 × 1 x 1/2	25 × 25 × 15	33.4	21.3	38	38
1 1/4 x 1 1/4 × 1	32 × 32 × 25	42.2	33.4	48	48
1 1/4 × 1 1/4 × 3/4	32 × 32 × 20	42.2	26.7	48	48
1 1/4 x 1 1/4 x 1/2	32 × 32 × 15	42.2	21.3	48	48
1 1/2 x 1 1/2 x 1/4	40 × 40 × 32	48.3	42.2	57	57
1 1/2 x 1 1/2 × 1	40 × 40 × 25	48.3	33.4	57	57
1 1/2 x 1 1/2 x 3/4	40 × 40 × 20	48.3	26.7	57	57
1 1/2 x 1 1/2x 1/2	40 × 40 × 15	48.3	21.3	57	57
2 × 2 × 1 1/2	50 × 50 × 40	60.3	48.3	64	60
2 × 2 × 1 1/4	50 × 50 × 32	60.3	42.2	64	57
2 × 2 × 1	50 × 50 × 25	60.3	33.4	64	51
2 × 2 × 3/4	50 × 50 × 20	60.3	26.7	64	44
2 1/2 x 2 1/2 × 2	65 × 65 × 50	73	60.3	76	70
2 1/2 x 2 1/2 x 1 1/2	65 × 65 × 40	73	48.3	76	67
2 1/2 × 2 1/2 × 1 1/4	65 × 65 × 32	73	42.2	76	64
2 1/2 × 2 1/2 × 1	65 × 65 × 25	73	33.4	76	57
3 × 3 × 2 1/2	80 × 80 × 65	88.9	73	86	83
3 × 3 × 2	80 × 80 × 50	88.9	60.3	86	76
3 × 3 × 1 1/2	80 × 80 × 40	88.9	48.3	86	73
3 × 3 × 1 1/4	80 × 80 × 32	88.9	42.2	86	70
3 1/2 x 3 1/2 × 3	90 × 90 × 80	101.6	88.9	95	92
3 1/2 × 3 1/2 × 2 1/2	90 × 90 × 65	101.6	73	95	89
3 1/2 × 3 1/2 × 2	90 × 90 × 50	101.6	60.3	95	83
3 1/2 × 3 1/2 × 1 1/2	90 × 90 × 40	101.6	48.3	95	79
4 × 4 × 3 1/2	100 × 100 × 90	114.3	101.6	105	102
4 × 4 × 3	100 × 100 × 80	114.3	88.9	105	98
4 × 4 × 2 1/2	100 × 100 × 65	113.3	73	105	95
4 × 4 × 2	100 × 100 × 50	114.3	60.3	105	89
4 × 4 × 1 1/2	100 × 100 × 40	114.3	48.3	105	86
5 × 5 × 4	125 × 125 × 100	141.3	114.3	125	117
5 × 5 × 3 1/2	125 × 125 × 90	141.3	101.6	124	114
5 × 5 × 3	125 × 125 × 80	141.3	88.9	124	111
5 × 5 × 2 1/2	125 × 125 × 65	141.3	73	124	108
5 × 5 × 2	125 × 125 × 50	141.3	60.3	124	105
6 × 6 × 5	150 × 150 × 125	168.3	141.3	143	137
6 × 6 × 4	150 × 150 × 100	168.3	114.3	143	130
6 × 6 × 3 1/2	150 × 150 × 90	168.3	101.6	143	127
6 × 6 × 3	150 × 150 × 80	168.3	88.9	143	124
6 × 6 × 2 1/2	150 × 150 × 65	168.3	73	143	121
8 × 8 × 6	200 × 200 × 150	219.1	168.3	178	168
8 × 8 × 5	200 × 200 × 125	219.1	141.3	178	162
8 × 8 × 4	200 × 200 × 100	219.1	114.3	178	156
8 × 8 × 3 1/2	200 × 200 × 90	219.1	101.6	178	152
10 × 10 × 8	250 × 250 × 200	273	219.1	216	203
10 × 10 × 6	250 × 250 × 150	273	168.3	216	194
10 × 10 × 5	250 × 250 × 125	273	141.3	216	191
10 × 10 × 4	250 × 250 × 100	273	114.3	216	184
12 × 12 × 10	300 × 300 × 250	323.8	273	254	241
12 × 12 × 8	300 × 300 × 200	323.8	219.1	254	229
12 × 12 × 6	300 × 300 × 150	323.8	168.3	254	219
12 × 12 × 5	300 × 300 × 125	323.8	141.3	254	216
14 × 14 × 12	350 × 350 × 300	355.6	323.8	279	270
14 × 14 × 10	350 × 350 × 250	355.6	273	279	257
14 × 14 × 8	350 × 350 × 200	355.6	219.1	279	248
14 × 14 × 6	350 × 350 × 150	355.6	168.3	279	238
16 × 16 × 14	400 × 400 × 350	406.4	355.6	305	305
16 × 16 × 12	400 × 400 × 300	406.4	323.8	305	295
16 × 16 × 10	400 × 400 × 250	406.4	273	305	283
16 × 16 × 8	400 × 400 × 200	406.4	219.1	305	273
16 × 16 × 6	400 × 400 × 150	406.4	168.3	305	264
18 × 18 × 16	450 × 450 × 400	457	406.4	343	330
18 × 18 × 14	450 × 450 × 350	457	355.6	343	330
18 × 18 × 12	450 × 450 × 300	457	323.8	343	321
18 × 18 × 10	450 × 450 × 250	457	273	343	308
18 × 18 × 8	450 × 450 × 200	457	219.1	343	298
20 × 20 × 18	500 × 500 × 450	508	457	381	368
20 × 20 × 16	500 × 500 × 400	508	406.4	381	356
20 × 20 × 14	500 × 500 × 350	508	355.6	381	356
20 × 20 × 12	500 × 500 × 300	508	323.8	381	346
20 × 20 × 10	500 × 500 × 250	508	273	381	333
20 × 20 × 8	500 × 500 × 200	508	219.1	381	324
22 × 22 × 20	550 × 550 × 500	559	508	419	406
22 × 22 × 18	550 × 550 × 450	559	457	419	394
22 × 22 × 16	550 × 550 × 400	559	406.4	419	381
22 × 22 × 14	550 × 550 × 350	559	355.6	419	381
22 × 22 × 12	550 × 550 × 300	559	323.8	419	371
22 × 22 × 10	550 × 550 × 250	559	273	419	359
24 × 24 × 22	600 × 600 × 550	610	559	432	432
24 × 24 × 20	600 × 600 × 500	610	508	432	432
24 × 24 × 18	600 × 600 × 450	610	457	432	419
24 × 24 × 16	600 × 600 × 400	610	406.4	432	406
24 × 24 × 14	600 × 600 × 350	610	355.6	432	406
24 × 24 × 12	600 × 600 × 300	610	323.8	432	397
24 × 24 × 10	600 × 600 × 250	610	273	432	384
26 × 26 × 24	650 × 650 × 600	660	610	495	483
26 × 26 × 22	650 × 650 × 550	660	559	495	470
26 × 26 × 20	650 × 650 × 550	660	508	495	457
26 × 26 × 18	650 × 650 × 450	660	457	495	444
26 × 26 × 16	650 × 650 × 400	660	406.4	495	432
26 × 26 × 14	650 × 650 × 350	660	355.6	495	432
26 × 26 × 12	650 × 650 × 300	660	323.8	495	422
28 × 28 × 26	700 × 700 × 650	711	660	521	521
28 × 28 × 24	700 × 700 × 600	711	610	521	508
28 × 28 × 22	700 × 700 × 550	711	559	521	495
28 × 28 × 20	700 × 700 × 500	711	508	521	483
28 × 28 × 18	700 × 700 × 450	711	457	521	470
28 × 28 × 16	700 × 700 × 400	711	406.4	521	457
28 × 28 × 14	700 × 700 × 350	711	355.6	521	457
28 × 28 × 12	700 × 700 × 300	711	323.8	521	448
30 × 30 × 28	750 × 750 × 700	762	711	559	546
30 × 30 × 26	750 × 750 × 650	762	660	559	546
30 × 30 × 24	750 × 750 × 600	762	610	559	533
30 × 30 × 22	750 × 750 × 550	762	559	559	521
30 × 30 × 20	750 × 750 × 500	762	508	559	508
30 × 30 × 18	750 × 750 × 450	762	457	559	495
30 × 30 × 16	750 × 750 × 400	762	406.4	559	483
30 × 30 × 14	750 × 750 × 350	762	355.6	559	483
30 × 30 × 12	750 × 750 × 300	762	323.8	559	473
30 × 30 × 10	750 × 750 × 250	762	273	559	460
32 × 32 × 30	800 × 800 × 750	813	762	597	584
32 × 32 × 28	800 × 800 × 700	813	711	597	572
32 × 32 × 26	800 × 800 × 650	813	660	597	572
32 × 32 × 24	800 × 800 × 600	813	610	597	559
32 × 32 × 22	800 × 800 × 550	813	559	597	546
32 × 32 × 20	800 × 800 × 500	813	508	597	533
32 × 32 × 18	800 × 800 × 450	813	457	597	521
32 × 32 × 16	800 × 800 × 400	813	406.4	597	508
32 × 32 × 14	800 × 800 × 350	813	355.6	597	508
34 × 34 × 32	850 × 850 × 800	864	813	635	622
34 × 34 × 30	850 × 850 × 750	864	762	635	610
34 × 34 × 28	850 × 850 × 700	864	711	635	597
34 × 34 × 26	850 × 850 × 650	864	600	635	597
34 × 34 × 24	850 × 850 × 600	864	610	635	584
34 × 34 × 22	850 × 850 × 550	864	559	635	572
34 × 34 × 20	850 × 850 × 500	864	508	635	559
24 × 24 × 22	600 × 600 × 550	610	559	432	432
24 × 24 × 20	600 × 600 × 500	610	508	432	432
24 × 24 × 18	600 × 600 × 450	610	457	432	419
24 × 24 × 16	600 × 600 × 400	610	406.4	432	406
24 × 24 × 14	600 × 600 × 350	610	355.6	432	406
24 × 24 × 12	600 × 600 × 300	610	323.8	432	397
24 × 24 × 10	600 × 600 × 250	610	273	432	384
26 × 26 × 24	650 × 650 × 600	660	610	495	483
26 × 26 × 22	650 × 650 × 550	660	559	495	470
26 × 26 × 20	650 × 650 × 550	660	508	495	457
26 × 26 × 18	650 × 650 × 450	660	457	495	444
26 × 26 × 16	650 × 650 × 400	660	406.4	495	432
26 × 26 × 14	650 × 650 × 350	660	355.6	495	432
26 × 26 × 12	650 × 650 × 300	660	323.8	495	422
28 × 28 × 26	700 × 700 × 650	711	660	521	521
28 × 28 × 24	700 × 700 × 600	711	610	521	508
28 × 28 × 22	700 × 700 × 550	711	559	521	495
28 × 28 × 20	700 × 700 × 500	711	508	521	483
28 × 28 × 18	700 × 700 × 450	711	457	521	470
28 × 28 × 16	700 × 700 × 400	711	406.4	521	457
28 × 28 × 14	700 × 700 × 350	711	355.6	521	457
28 × 28 × 12	700 × 700 × 300	711	323.8	521	448
30 × 30 × 28	750 × 750 × 700	762	711	559	546
30 × 30 × 26	750 × 750 × 650	762	660	559	546
30 × 30 × 24	750 × 750 × 600	762	610	559	533
30 × 30 × 22	750 × 750 × 550	762	559	559	521
30 × 30 × 20	750 × 750 × 500	762	508	559	508
30 × 30 × 18	750 × 750 × 450	762	457	559	495
30 × 30 × 16	750 × 750 × 400	762	406.4	559	483
30 × 30 × 14	750 × 750 × 350	762	355.6	559	483
30 × 30 × 12	750 × 750 × 300	762	323.8	559	473
30 × 30 × 10	750 × 750 × 250	762	273	559	460
32 × 32 × 30	800 × 800 × 750	813	762	597	584
32 × 32 × 28	800 × 800 × 700	813	711	597	572
32 × 32 × 26	800 × 800 × 650	813	660	597	572
32 × 32 × 24	800 × 800 × 600	813	610	597	559
32 × 32 × 22	800 × 800 × 550	813	559	597	546
32 × 32 × 20	800 × 800 × 500	813	508	597	533
32 × 32 × 18	800 × 800 × 450	813	457	597	521
32 × 32 × 16	800 × 800 × 400	813	406.4	597	508
32 × 32 × 14	800 × 800 × 350	813	355.6	597	508
34 × 34 × 32	850 × 850 × 800	864	813	635	622
34 × 34 × 30	850 × 850 × 750	864	762	635	610
34 × 34 × 28	850 × 850 × 700	864	711	635	597
34 × 34 × 26	850 × 850 × 650	864	600	635	597
34 × 34 × 24	850 × 850 × 600	864	610	635	584
34 × 34 × 22	850 × 850 × 550	864	559	635	572
34 × 34 × 20	850 × 850 × 500	864	508	635	559
44 × 44 × 38	1100 × 1100 × 950	1118	965	813	737
44 × 44 × 36	1100 × 1100 × 900	1118	914	813	724
44 × 44 × 34	1100 × 1100 × 850	1118	864	813	724
44 × 44 × 32	1100 × 1100 × 800	1118	813	813	711
44 × 44 × 30	1100 × 1100 × 750	1118	762	813	711
44 × 44 × 28	1100 × 1100 × 700	1118	711	813	698
44 × 44 × 26	1100 × 1100 × 650	1118	660	813	698
44 × 44 × 24	1100 × 1100 × 600	1118	610	813	698
44 × 44 × 22	1100 × 1100 × 550	1118	559	813	686
44 × 44 × 20	1100 × 1100 × 500	1118	508	813	686
46 × 46 × 44	1150 × 1150 × 1100	1168	1118	851	800
46 × 46 × 42	1150 × 1150 × 1050	1168	1067	851	787
46 × 46 × 40	1150 × 1150 × 1000	1168	1016	851	775
46 × 46 × 38	1150 × 1150 × 950	1168	965	851	762
46 × 46 × 36	1150 × 1150 × 900	1168	914	851	762
46 × 46 × 34	1150 × 1150 × 850	1168	864	851	749
46 × 46 × 32	1150 × 1150 × 800	1168	813	851	749
46 × 46 × 30	1150 × 1150 × 750	1168	762	851	737
46 × 46 × 28	1150 × 1150 × 700	1168	711	851	737
46 × 46 × 26	1150 × 1150 × 650	1168	660	851	737
46 × 46 × 24	1150 × 1150 × 600	1168	610	851	724
46 × 46 × 22	1150 × 1150 × 550	1168	559	851	724
48 × 48 × 46	1200 × 1200 × 1150	1219	1168	889	838
48 × 48 × 44	1200 × 1200 × 1100	1219	1118	889	838
48 × 48 × 42	1200 × 1200 × 1050	1219	1067	889	813
48 × 48 × 40	1200 × 1200 × 1000	1219	1016	889	813
48 × 48 × 38	1200 × 1200 × 950	1219	965	889	813
48 × 48 × 36	1200 × 1200 × 900	1219	914	889	787
48 × 48 × 34	1200 × 1200 × 850	1219	864	889	787
48 × 48 × 32	1200 × 1200 × 800	1219	813	889	787
48 × 48 × 30	1200 × 1200 × 750	1219	762	889	762
48 × 48 × 28	1200 × 1200 × 700	1219	711	889	762
48 × 48 × 26	1200 × 1200 × 650	1219	660	889	762
48 × 48 × 24	1200 × 1200 × 600	1219	610	889	737
48 × 48 × 22	1200 × 1200 × 550	1219	559	889	737

Размеры фланцевых соединений с накладными кольцами

Номинальный размер трубы (NPS)	ДН	Внешний диаметр ствола		Большая длина шаблона, F [Примечания (3), (4)]	Короткая длина шаблона, F [Примечания (3), (4)]	Radius of Fillet, R [Note(5)]	Diameter of Lap, G [Note (6)]
Номинальный размер трубы (NPS)	ДН	Макс.	Мин.	Большая длина шаблона, F [Примечания (3), (4)]	Короткая длина шаблона, F [Примечания (3), (4)]	Radius of Fillet, R [Note(5)]	Diameter of Lap, G [Note (6)]
1/2	15	22.8	20.5	76	51	3	35
3/4	20	28.1	25.9	76	51	3	43
1	25	35	32.6	102	51	3	51
1 1/4	32	43.6	41.4	102	51	5	64
1 1/2	40	49.9	47.5	102	51	6	73
2	50	62.4	59.5	152	64	8	92
2 1/2	65	75.3	72.2	152	64	8	106
3	80	91.3	88.1	152	64	10	127
3 1/2	90	104	100.8	152	76	10	140
4	100	116.7	113.5	152	76	11	157
5	125	144.3	140.5	203	76	11	185
6	150	171.3	167.5	203	89	13	218
8	200	222.1	218.3	203	102	13	270
10	250	277.2	272.3	254	127	13	324
12	300	328	323.1	254	152	13	381
14	350	359.9	354.8	305	152	13	413
16	400	411	405.6	305	152	13	470
18	450	462	456	305	152	13	533
20	500	514	507	305	152	13	584
22	550	565	558	305	152	13	641
24	600	616	609	305	152	13	692

ОБЩИЕ ПРИМЕЧАНИЯ:

(a) Все размеры указаны в миллиметрах.

(b) Условия эксплуатации и конструкция соединения часто определяют требования к длине патрубка. Поэтому при заказе покупатель должен указать, требуется ли фитинг с длинным или коротким патрубком.

ПРИМЕЧАНИЯ:

(1) Чистота поверхности уплотнительной поверхности должна соответствовать стандарту ASME B16.5 для фланцев с выступающей уплотнительной поверхностью.

(2) Толщина накладки T не должна быть меньше номинальной толщины стенки трубы.

(3) При использовании коротких патрубков с фланцами большего размера в классах 300 и 600 (PN50 и PN110) и для большинства размеров в классах 900 (PN150) и выше, а также при использовании длинных патрубков с фланцами большего размера в классах 1500 и 2500 (PN260 и PN420) может потребоваться увеличение длины патрубков, чтобы избежать перекрытия сварного шва фланцем. Такое увеличение длины должно быть согласовано между производителем и покупателем.

(4) При использовании специальных уплотнительных поверхностей, таких как «шип-паз», «выступ-впадина» и т. д., необходимо предусмотреть дополнительную толщину накладки, и эта дополнительная толщина должна быть добавлена к (не включена в) базовую длину F.

(5) Эти размеры соответствуют радиусу, установленному для фланцев с накладным соединением в стандарте ASME B16.5, Pipe Flanges and Flanged Fittings.

(6) Этот размер соответствует стандартным обработанным поверхностям, показанным в ASME B16.5. Задняя поверхность накладки должна быть обработана в соответствии с поверхностью, на которую она устанавливается. При использовании кольцевых уплотнительных поверхностей используйте размер K, указанный в ASME B16.5.

Размеры Заглушки

Размеры Заглушки

NominalPipe Size

(NPS)

OutsideDiameterat Bevel

Length, E

[Note (1)]

Limiting Wall Thickness for Length,

Length, E

[Note (2)]

1/2

3/4 1

1 1/4

1 1/2

2 1/2

3 1/2

100

125

150

200

250

300

350

400

450

500

550

600

650

700

750

800

850

900

950

1000

1050

1100

1150

1200

21.3

26.7

33.4

42.2

48.3

60.3

73.0

88.9

101.6

114.3

141.3

168.3

219.1

273.0

323.8

355.6

406.4

457

508

559

610

660

711

762

813

864

914

965

1016

1067

1118

1168

1219

102

127

152

165

178

203

229

254

267

305

343

4.57

3.81

4.57

4.83

5.08

5.59

7.11

7.62

8.13

8.64

9.65

10.92

12.70

. . .

102

127

152

178

191

203

229

254

305

. . .

ОБЩИЕ ПРИМЕЧАНИЯ:

(а) Все размеры указаны в миллиметрах.

(б) Форма этих заглушек должна быть эллипсоидной и соответствовать требованиям к форме, указанным в Кодексе ASME по котлам и сосудам под давлением.

ПРИМЕЧАНИЯ:

(1) Длина E применяется для толщины, не превышающей значения, указанного в столбце «Предельная толщина стенки для длины E».

(2) Длина E1 применяется для толщины, превышающей значение, указанное в столбце «Предельная толщина стенки».

(3) Для труб размером NPS 24 (DN 600) и меньше. Для труб размером NPS 26 (DN 65) и больше длина E1 определяется по согласованию между изготовителем и покупателем.

Размеры Переход

Размеры Переход

Номинальный диаметр трубы (NPS)	ДН	Наружный диаметр при скосе		Сквозной, H	Номинальный диаметр трубы (NPS)	ДН	Наружный диаметр при скосе		Сквозной, H
										Большой конец	Малый конец	Большой конец	Малый конец
										Большой конец	Малый конец	Большой конец	Малый конец	3/4 x 1/2	20 ×15	26.7	21.3	38	5 × 4	125 ×100	141.3	114.3	127
		3/4 x 3/8	20 ×10				26.7	17.3		38	5 × 3 1/2	125 ×90	141.3	101.6	127
		1 × 3/4	25 ×20				33.4	26.7		51	5 × 3	125 ×80	141.3	88.9	127
1 × 1/2	25 ×15	33.4	21.3	51	5 × 2 1/2	125 ×65	141.3	73	127
1 1/4 × 1	32 ×25	42.2	33.4	51	5 × 2	125 × 50	141.3	60.3	127
1 1/4 ×3/4	32 ×20	42.2	26.7	51	6 × 5	150 ×125	168.3	141.3	140
1 1/4 x 1/2	32 ×15	42.2	21.3	51	6 × 4	150 ×100	168.3	114.3	140
1 1/2 x 1 1/4	40 ×32	48.3	42.2	64	6 × 3 1/2	150 ×90	168.3	101.6	140
1 1/2 × 1	40 ×25	48.3	33.4	64	6 × 3	150 ×80	168.3	88.9	140
1 1/2 x 3/4	40 ×20	48.3	26.7	64	6 × 2 1/2	150 ×65	168.3	73	140
1 1/2 x 1/2	40 ×15	48.3	21.3	64	8 × 6	200 ×150	219.1	168.3	152
2 ×1 1/2	50 ×40	60.3	48.3	76	8 × 5	200 ×125	219.1	141.3	152
2 ×1 1/2	50 ×40	60.3	48.3	76	8 × 5	200 ×125	219.1	141.3	152	2 ×1 1/4	50 ×32	60.3	42.2	76	8 × 4	200 ×100	219.1	114.3	152
2 × 1	50 ×25	60.3	33.4	76	8 × 3 1/2	200 ×90	219.1	101.6	152
2 ×3/4	50 ×20	60.3	26.7	76	10 × 8	250 ×200	273	219.1	178
2 1/2 x 2	65 ×50	73	60.3	89	10 × 6	250 ×150	273	168.3	178
2 1/2 x 1 1/2	65 ×40	73	48.3	89	10 × 5	250 x 125	273	141.3	178
2 1/2 x 1 1/4	65 ×32	73	42.2	89	10 × 4	250 ×100	273	114.3	178
2 1/2 × 1	65 ×25	73	33.4	89	12 × 10	300 ×250	323.8	273	203
3 ×2 1/2	80 ×65	88.9	73	89	12 × 8	300 ×200	323.8	219.1	203
3 ×2 1/2	80 ×65	88.9	73	89	12 × 8	300 ×200	323.8	219.1	203	3 × 2	80 ×50	88.9	60.3	89	12 × 6	300 ×150	323.8	168.3	203
3 × 1 1/2	80 ×40	88.9	48.3	89	12 × 5	300 ×125	323.8	141.3	203
3 × 1 1/4	80 ×32	88.9	42.2	89	14 × 12	350 ×300	355.6	323.8	330
3 1/2 × 3	90 ×80	101.6	88.9	102	14 × 10	350 ×250	355.6	273	330
3 1/2 × 3	90 ×80	101.6	88.9	102	14 × 10	350 ×250	355.6	273	330	3 1/2 x 2 1/2	90 ×65	101.6	73	102	14 × 8	350 ×200	355.6	219.1	330
3 1/2 × 2	90 ×50	101.6	60.3	102	14 × 6	350 ×150	355.6	168.3	330	3 1/2 x 2 1/2	90 ×65	101.6	73	102	14 × 8	350 ×200	355.6	219.1	330
3 1/2 × 1 1/2	90 ×40	101.6	48.3	102	16 × 14	400 ×350	406.4	355.6	356
3 1/2 x 2 1/4	90 ×32	101.6	42.2	102	16 × 12	400 ×300	406.4	323.8	356
4 × 3 1/2	100 ×90	114.3	101.6	102	16 × 10	400 ×250	406.4	273	356
4 × 3 1/2	100 ×90	114.3	101.6	102	16 × 10	400 ×250	406.4	273	356	4 × 3	100 ×80	114.3	88.9	102	16 × 8	400 ×200	406.4	219.1	356
4 × 2 1/2	100 ×65	114.3	73	102	18 × 16	450 ×400	457	406.4	381	4 × 3	100 ×80	114.3	88.9	102	16 × 8	400 ×200	406.4	219.1	356
4 × 2	100 ×50	114.3	60.3	102	18 × 14	450 ×350	457	355.6	381
4 ×1 1/2	100 ×40	114.3	48.3	102	18 × 12	450 ×300	457	323.8	381
4 ×1 1/2	100 ×40	114.3	48.3	102	18 × 10	450 ×250	457	273	381
20 × 18	500 × 450	508	457	508	36 × 34	900 × 850	914	864	610
20 × 16	500 × 400	508	406.4	508	36 × 32	900 × 800	914	813	610
20 × 14	500 × 350	508	355.6	508	36 × 30	900 × 750	914	762	610
20 × 12	500 × 300	508	323.8	508	36 × 28	900 × 700	914	660	610
20 × 12	500 × 300	508	323.8	508	36 × 26	900 × 650	914	610	610
22 × 20	550 × 500	559	508	508
22 × 18	550 × 450	559	457	508	38 × 36	950 × 900	965	914	610
22 × 16	550 × 400	559	406.4	508	38 × 34	950 × 850	965	864	610
22 × 14	550 × 350	559	355.4	508	38 × 32	950 × 800	965	813	610
24 × 22	600 × 550	610	559	508	38 × 30	950 × 750	965	762	610
24 × 20	600 × 500	610	508	508	38 × 28	950 × 700	965	711	610
24 × 18	600 × 450	610	457	508	38 × 26	950 × 650	965	660	610
24 × 16	600 × 400	610	406.4	508	40 × 38	1000 × 950	1016	965	610
26 × 24	650 × 600	660	610	610	40 × 34	1000 × 850	1016	864	610
26 × 22	650 × 550	660	559	610	40 × 32	1000 × 800	1016	813	610
26 × 20	650 × 500	660	508	610	40 × 30	1000 × 750	1016	762	610
26 × 18	650 × 450	660	457	610	40 × 36	1000 × 900	1016	914	610
28 × 26	700 × 650	711	660	610	42 × 40	1050 × 1000	1067	1016	610
28 × 26	700 × 650	711	660	610	42 × 38	1050 × 950	1067	965	610
28 × 24	700 × 600	711	610	610	42 × 36	1050 × 900	1067	914	610
28 × 22	700 × 550	711	508	610	42 × 34	1050 × 850	1067	864	610
28 × 20	700 × 500	711	457	610	42 × 32	1050 × 800	1067	813	610
30 × 28	750 × 700	762	711	610	42 × 30	1050 × 750	1067	762	610
30 × 26	750 × 650	762	660	610	44 × 42	1100 × 1050	1118	1067	610
30 × 24	750 × 600	762	610	610	44 × 40	1100 × 1000	1118	1016	610
30 × 22	750 × 550	762	508	610	44 × 38	1100 × 950	1118	965	610
32 × 30	800 × 750	813	762	610	44 × 36	1100 × 900	1118	914	610
32 × 28	800 × 700	813	711	610	46 × 44	1150 × 1100	1168	1118	711
32 × 26	800 × 650	813	660	610	46 × 42	1150 × 1050	1168	1067	711
32 × 24	800 × 600	813	610	610	46 × 40	1150 × 1000	1168	1016	711
32 × 24	800 × 600	813	610	610	46 × 40	1150 × 1000	1168	1016	711	34 × 32	850 × 800	864	813	610	46 × 38	1150 × 950	1168	965	711
34 × 30	850 × 750	864	762	610	48 × 46	1200 × 1150	1219	1168	711
34 × 28	850 × 700	864	660	610	48 × 44	1200 × 1100	1219	1118	711
34 × 26	850 × 650	864	610	610	48 × 42	1200 × 1050	1219	1067	711
34 × 26	850 × 650	864	610	610	48 × 40	1200 × 1000	1219	1016	711

ОБЩЕЕ ПРИМЕЧАНИЕ: Все размеры указаны в миллиметрах.

ПРИМЕЧАНИЕ:

(1) Хотя на рисунке изображен переходник «колоколообразной» формы, использование конического переходника не запрещено.

Заглушка Чугунная и Футорка Чугунная Размеры

Вес и Цена Листа Нержавеющей Стали 12x18H10T

Размеры и Допуски Фитинги BW ASME B16.9

Основные Типы и Характеристики Фитинги BW

Допуски ASME B16.9

Размеры Фитинги BW ASME B16.9

НАВИГАЦИЯ

Продукция

Заявка ON-Line

Пожалуйста, оставьте нам сообщение
