Размеры и Цены На Трубные Переход

Трубные переход используются для соединения труб различных диаметров.



Размеры и Цены На Трубные Переход



Стандарт ASME B16.9 устанавливает размеры, допуски и номинальные давления для трубных переход под стыковую сварку, обеспечивая совместимость с трубами в таких отраслях, как нефтегазовая, химическая переработка, энергетика и водоподготовка.



В этом руководстве приведены технические характеристики и цены на трубные переход, чтобы помочь клиентам сделать правильный выбор.

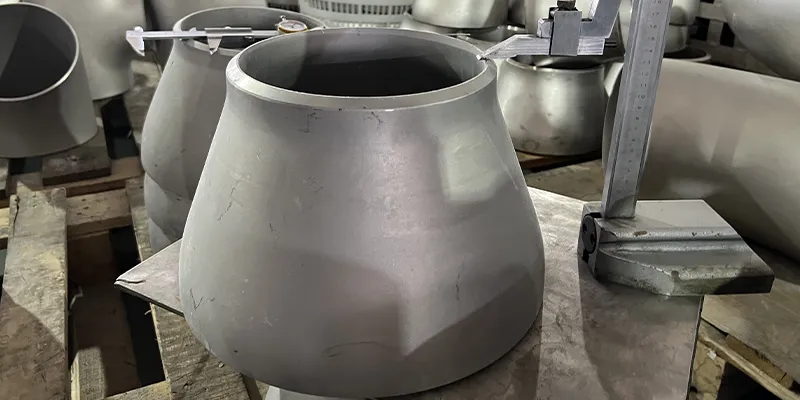

Что Такое Трубные Переход?



Трубные переход — это фитинги, предназначенные для соединения труб различных размеров, позволяя уменьшать или, в некоторых случаях, увеличивать диаметр трубы. Они обеспечивают эффективный поток жидкости, сохраняя целостность системы.



Согласно стандарту ASME B16.9, который регламентирует заводское изготовление сварных фитингов под стыковую сварку, трубные переход изготавливаются с допусками, позволяющими выдерживать высокие давления и температуры.



Что Такое Трубные Переход?



Существует два основных типа:



Переход сталь: имеют симметричную конструкцию, где осевые линии большего и меньшего концов совпадают, что делает их идеальными для вертикальных трубопроводов, где существует опасность образования воздушных или газовых карманов.



Переход стальной эксцентрический: имеют смещенную осевую линию, что полезно в горизонтальных трубопроводах для поддержания плоского дна или верха, предотвращая скопление жидкости.



Оба типа доступны в бесшовном или сварном исполнении с номинальным диаметром труб от 1/2 дюйма до 48 дюймов и более, в зависимости от производителя переходника.

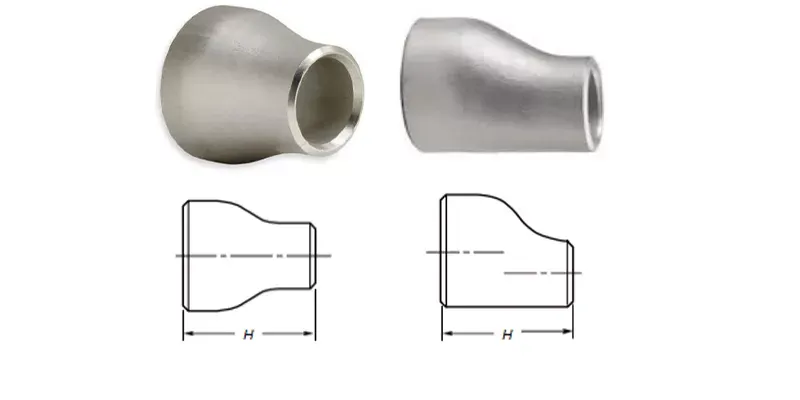

Размеры Трубные Переход ASME B16.9



Стандарт ASME B16.9 содержит подробные размеры переход со стыковой сваркой, включая наружный диаметр (OD), толщину стенки (на основе спецификаций, таких как Sch 10, 40 и 80) и общую длину.



В таблице ниже приведены размеры переход концентрический и переход стальной эксцентрический ASME B16.9 для нержавеющей стали и никелевых сплавов.



Размеры Трубные Переход ASME B16.9



Переход Сталь Переход Стальной Эксцентрический
Номинальный размер трубы
(NPS)		 DN Внешний диаметр на скосе Сквозь конец, H Номинальный размер трубы
(NPS)		 DN Внешний диаметр на скосе Сквозь конец, H
1 × 1/2 25 ×15 33.4 21.3 51 5 × 2 1/2 125 ×65 141.3 73 127
1 1/4 × 1 32 ×25 42.2 33.4 51 5 × 2 125 × 50 141.3 60.3 127
1 1/4 ×3/4 32 ×20 42.2 26.7 51 6 × 5 150 ×125 168.3 141.3 140
1 1/4 x 1/2 32 ×15 42.2 21.3 51 6 × 4 150 ×100 168.3 114.3 140
1 1/2 x 1 1/4 40 ×32 48.3 42.2 64 6 × 3 1/2 150 ×90 168.3 101.6 140
1 1/2 × 1 40 ×25 48.3 33.4 64 6 × 3 150 ×80 168.3 88.9 140
1 1/2 x 3/4 40 ×20 48.3 26.7 64 6 × 2 1/2 150 ×65 168.3 73 140
1 1/2 x 1/2 40 ×15 48.3 21.3 64 8 × 6 200 ×150 219.1 168.3 152
2 ×1 1/2 50 ×40 60.3 48.3 76 8 × 5 200 ×125 219.1 141.3 152
2 ×1 1/4 50 ×32 60.3 42.2 76 8 × 4 200 ×100 219.1 114.3 152
2 × 1 50 ×25 60.3 33.4 76 8 × 3 1/2 200 ×90 219.1 101.6 152
2 ×3/4 50 ×20 60.3 26.7 76 10 × 8 250 ×200 273 219.1 178
2 1/2 x 2 65 ×50 73 60.3 89 10 × 6 250 ×150 273 168.3 178
2 1/2 x 1 1/2 65 ×40 73 48.3 89 10 × 5 250 x 125 273 141.3 178
2 1/2 x 1 1/4 65 ×32 73 42.2 89 10 × 4 250 ×100 273 114.3 178
2 1/2 × 1 65 ×25 73 33.4 89 12 × 10 300 ×250 323.8 273 203
3 ×2 1/2 80 ×65 88.9 73 89 12 × 8 300 ×200 323.8 219.1 203
3 × 2 80 ×50 88.9 60.3 89 12 × 6 300 ×150 323.8 168.3 203
3 × 1 1/2 80 ×40 88.9 48.3 89 12 × 5 300 ×125 323.8 141.3 203
3 × 1 1/4 80 ×32 88.9 42.2 89 14 × 12 350 ×300 355.6 323.8 330
3 1/2  × 3 90 ×80 101.6 88.9 102 14 × 10 350 ×250 355.6 273 330
3 1/2 x 2 1/2 90 ×65 101.6 73 102 14 × 8 350 ×200 355.6 219.1 330
3 1/2  × 2 90 ×50 101.6 60.3 102 14 × 6 350 ×150 355.6 168.3 330
3 1/2  × 1 1/2 90 ×40 101.6 48.3 102 16 × 14 400 ×350 406.4 355.6 356
3 1/2 x 2 1/4 90 ×32 101.6 42.2 102 16 × 12 400 ×300 406.4 323.8 356
4 × 3 1/2 100 ×90 114.3 101.6 102 16 × 10 400 ×250 406.4 273 356
4 × 3 100 ×80 114.3 88.9 102 16 × 8 400 ×200 406.4 219.1 356
4 × 2 1/2 100 ×65 114.3 73 102 18 × 16 450 ×400 457 406.4 381
4 × 2 100 ×50 114.3 60.3 102 18 × 14 450 ×350 457 355.6 381
4 ×1 1/2 100 ×40 114.3 48.3 102 18 × 12 450 ×300 457 323.8 381
18 × 10 450 ×250 457 273 381
20 × 18 500 ×   450 508 457 508 36 × 34 900 ×   850 914 864 610
20 × 16 500 ×   400 508 406.4 508 36 × 32 900 ×   800 914 813 610
20 × 14 500 ×   350 508 355.6 508 36 × 30 900 ×   750 914 762 610
20 × 12 500 ×   300 508 323.8 508 36 × 28 900 ×   700 914 660 610
36 × 26 900 ×   650 914 610 610
22 × 20 550 ×   500 559 508 508
22 × 18 550 ×   450 559 457 508 38 × 36 950 ×   900 965 914 610
22 × 16 550 ×   400 559 406.4 508 38 × 34 950 ×   850 965 864 610
22 × 14 550 ×   350 559 355.4 508 38 × 32 950 ×   800 965 813 610
24 × 22 600 ×   550 610 559 508 38 × 30 950 ×   750 965 762 610
24 × 20 600 ×   500 610 508 508 38 × 28 950 ×   700 965 711 610
24 × 18 600 ×   450 610 457 508 38 × 26 950 ×   650 965 660 610
24 × 16 600 ×   400 610 406.4 508 40 × 38 1000 ×   950 1016 965 610
26 × 24 650 ×   600 660 610 610 40 × 34 1000 ×   850 1016 864 610
26 × 22 650 ×   550 660 559 610 40 × 32 1000 ×   800 1016 813 610
26  ×  20 650  ×     500 660 508 610 40  ×  30 1000  ×     750 1016 762 610
26  ×  18 650  ×     450 660 457 610 40 × 36 1000 ×   900 1016 914 610
28  ×  26 700  ×     650 711 660 610 42 × 40 1050 × 1000 1067 1016 610
42  ×  38 1050  ×     950 1067 965 610
28  ×  24 700  ×     600 711 610 610 42  ×  36 1050  ×     900 1067 914 610
28  ×  22 700  ×     550 711 508 610 42  ×  34 1050  ×     850 1067 864 610
28 × 20 700 ×   500 711 457 610 42 × 32 1050 ×   800 1067 813 610
30   ×  28 750   ×     700 762 711 610 42   ×  30 1050   ×     750 1067 762 610
30   ×  26 750   ×     650 762 660 610 44   ×  42 1100   ×  1050 1118 1067 610
30   ×  24 750   ×     600 762 610 610 44   ×  40 1100   ×  1000 1118 1016 610
30 × 22 750 ×   550 762 508 610 44 × 38 1100 ×   950 1118 965 610
32   ×  30 800   ×      750 813 762 610 44   ×  36 1100   ×      900 1118 914 610
32   ×  28 800   ×      700 813 711 610 46   ×  44 1150   ×   1100 1168 1118 711
32   ×  26 800   ×      650 813 660 610 46   ×  42 1150   ×   1050 1168 1067 711
32 × 24 800 ×   600 813 610 610 46 × 40 1150 × 1000 1168 1016 711
34   ×   32 850   ×       800 864 813 610 46   ×   38 1150   ×   950 1168 965 711
34   ×   30 850   ×       750 864 762 610 48   ×  46 1200   ×   1150 1219 1168 711
34   ×   28 850   ×       700 864 660 610 48   ×  44 1200   ×   1100 1219 1118 711
34 × 26 850 ×   650 864 610 610 48 × 42 1200 × 1050 1219 1067 711
48 × 40 1200 × 1000 1219 1016 711



Примечание: Все размеры указаны в миллиметрах.

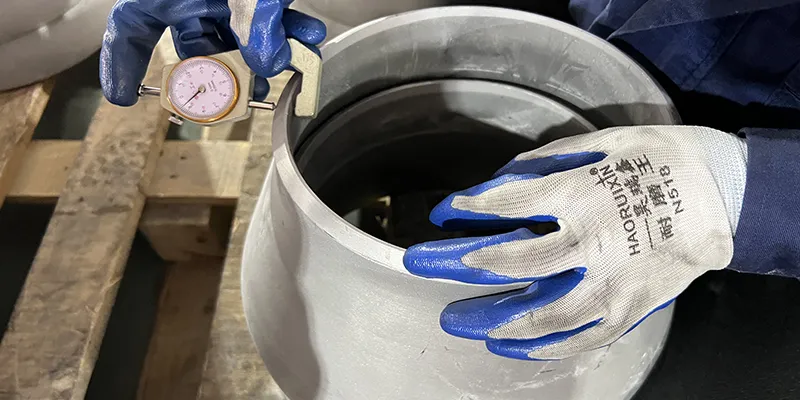

Цена на Трубные Переход



В таблице ниже приведены примерные цены на трубные переход в зависимости от материала и размера.



Марка материала Диапазон NPS Диапазон цен (доллары США) Инфлюенсеры
Углеродистая сталь (ASTM A234) ½” to 2″ 15−50 Толщина стенки, объём заказа
Нержавеющая сталь 304/316 ½” to 4″ 25−150 Рыночные цены на никель/хром
Дуплексная сталь 2″ to 6″ 80−300 Содержание молибдена, цепочка поставок
Крупногабаритные переходники (CS) 10″ to 24″ 200−1,000 Работа по изготовлению, стоимость доставки



Цена на переходники для трубные переход из нержавеющей стали варьируется в зависимости от ряда факторов, включая марку материала, размер, сроки поставки, тип, количество заказа, а также рыночные условия, такие как стоимость сырья и цепочка поставок.



Цена на Трубные Переход



По состоянию на 2025 год цены на нержавеющую сталь трубные переход зависели от мирового спроса и тенденций в сырьевых товарах, но мы стремимся предоставлять конкурентоспособные цены.



Заключение



Если вам нужны переходники для трубные переход из нержавеющей стали, наша команда может изготовить их по индивидуальным размерам и предложить очень конкурентоспособные цены.



Свяжитесь с нами сегодня для консультации или получения коммерческого предложения.
