Что Такое ASME B16.11?

ASME B16.11 — это производственный стандарт для кованых фитингов высокого давления.

ASME B16.11 — это стандарт, опубликованный Американским обществом инженеров-механиков, который охватывает кованые фитинги, в частности, фитинги для сварки встык и резьбовые фитинги. Этот стандарт устанавливает требования к номинальному давлению, размерам, допускам, маркировке и материалам для этих типов кованых фитингов.

Стандарт распространяется на кованые стальные фитинги и включает различные классы давления, такие как фитинги классов 2000, 3000, 6000 и 9000.

Муфты ASME B16.11

Кованые стальные муфты ASME B16.11, включая полноразмерные муфты, полумуфты и переходные муфты, доступны с концами для сварки встык или с резьбовыми концами. Муфты используются для соединения труб или подключения к другим компонентам в системах высокого давления.

Муфты соединяют две трубы встык, а полумуфты соединяют один конец трубы с сосудом или пластиной. Переходные муфты соединяют трубы разного диаметра.

Размеры указаны в дюймах или миллиметрах, с допусками для внутреннего диаметра, толщины стенки и длины.

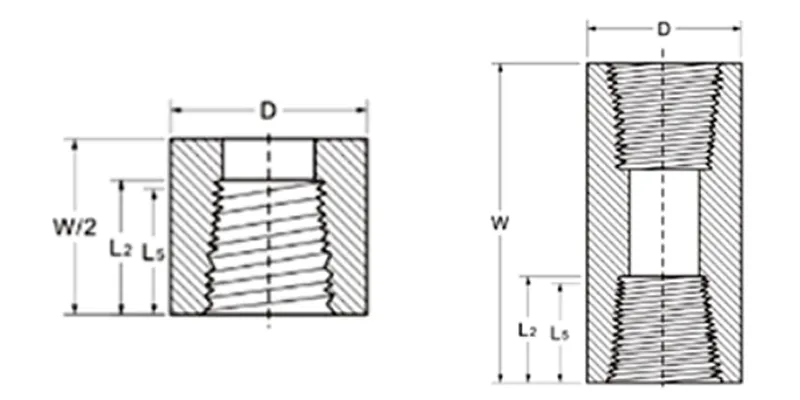

Размеры муфт и полумуфт ASME B16.11

Заглушка ASME B16.11

Заглушка ASME B16.11, также известный как резьбовой ответвительный патрубок или Threadolet, представляет собой кованый стальной фитинг для ответвления трубопровода, обеспечивающий резьбовое соединение с трубой большего диаметра.

Он приваривается к основной трубе и имеет резьбовой конец для ответвления, что делает его подходящим для трубопроводных систем высокого давления, где требуется усиленное ответвление без сварки с полным проплавлением на стороне ответвления.

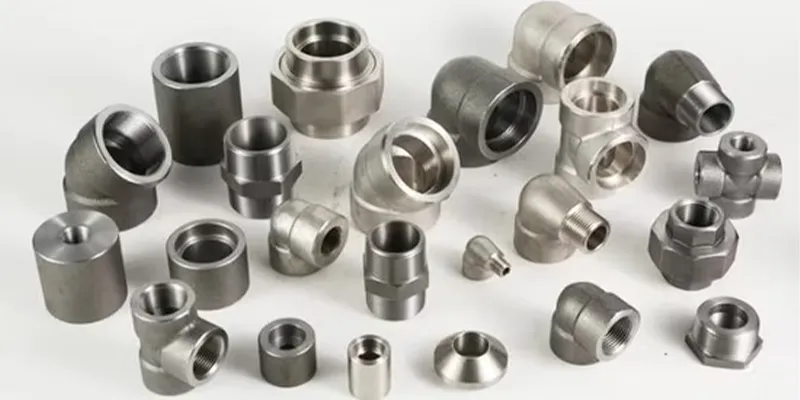

Размеры Заглушка ASME B16.11

Заглушки с Внутренней Резьбой По Стандарту ASME B16.11

Заглушки с внутренней резьбой по стандарту ASME B16.11 — это кованые стальные фитинги, предназначенные для обеспечения герметичного закрытия конца трубопроводной системы. Эти Заглушки с внутренней резьбой стандарту ASME B16.11, который охватывает спецификации для кованых стальных фитингов, включая как сварные, так и резьбовые типы.

Для резьбовых Заглушки с внутренней резьбой размеров обычно составляет от 1/8″ NB до 4″ NB, с классами давления 2000 фунтов, 3000 фунтов и 6000 фунтов. Сварные заглушки также изготавливаются в соответствии с этим стандартом и обычно используются в трубопроводных системах малого диаметра до 4 дюймов.

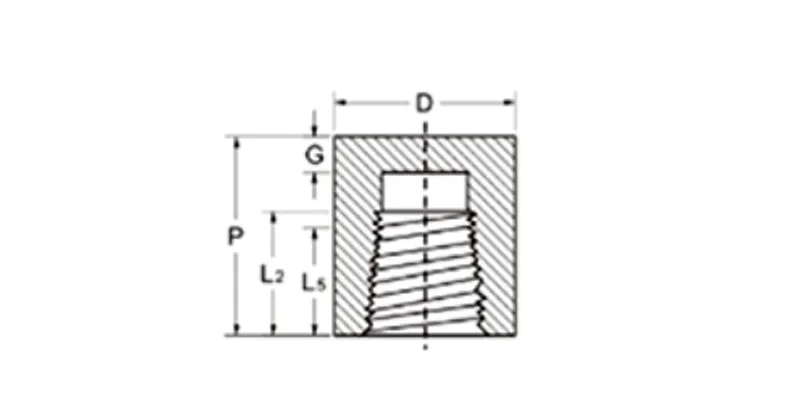

Размеры Заглушки с внутренней резьбой по стандарту ASME B16.11

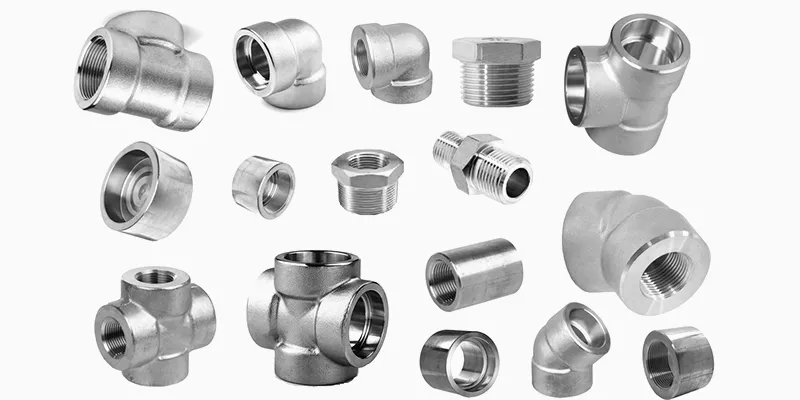

Таблица Номинального Давления ASME B16.11 Class 3000

ASME B16.11 Class 3000 относится к кованым стальным фитингам с номинальным давлением 3000 фунтов на квадратный дюйм (PSI).

Для фитингов ASME B16.11 классы давления организованы следующим образом:

Фитинги под сварку (Socket Weld) доступны в классах давления 3000 фунтов, 6000 фунтов и 9000 фунтов.

Резьбовые фитинги доступны в классах давления 2000 фунтов, 3000 фунтов и 6000 фунтов.

Класс 3000 (3000 фунтов) является наиболее часто используемым классом давления для фитингов под сварку. Эти фитинги под сварку класса 3000 предназначены для применения в системах высокого давления и обычно используются в таких системах, как теплообменники, котлы и электростанции.

Однако кованые стальные фитинги ASME B16.11 Class 3000 обычно считаются подходящими для применения в системах среднего давления по сравнению с более высокими классами давления.

ASME B16.11 указывает, что номинальное давление фитинга равно давлению разрыва соответствующей бесшовной трубы.

• Фитинги под сварку (SW) класса 3000 = рассчитаны на то же давление, что и труба Schedule 80.

• Резьбовые фитинги (NPT) класса 3000 = рассчитаны на то же давление, что и труба Schedule 160.

Примечание: Поскольку труба Schedule 160 толще, чем труба Schedule 80, резьбовой фитинг класса 3000 на самом деле намного прочнее, чем фитинг под сварку класса 3000.

Часто Задаваемые Вопросы

В чем разница между ASME B16.9 и B16.11?

Основное различие заключается в типе соединения и диапазоне размеров: B16.9 предназначен для крупногабаритных фитингов для стыковой сварки, а B16.11 — для малогабаритных кованых резьбовых и раструбных фитингов.

ASME B16.9 охватывает кованые заводские фитинги для стыковой сварки, обычно используемые для труб большего диаметра. Они свариваются встык с трубой. В отличие от этого, ASME B16.11 охватывает кованые фитинги, которые либо имеют резьбу, либо свариваются в раструб, и предназначены для труб меньшего диаметра.

В то время как фитинги B16.9 обычно изготавливаются из труб или листового металла, фитинги B16.11 обрабатываются из цельных кованых блоков, что делает их более прочными для применения в системах высокого давления с трубами малого диаметра.

Для чего используется ASME B16.11?

ASME B16.11 используется для обеспечения герметичных соединений высокого давления для трубопроводных систем малого диаметра в промышленных условиях.

Эти фитинги необходимы для ответвлений, приборов и вспомогательных трубопроводов, где диаметр труб составляет 4 дюйма или меньше. Благодаря кованой конструкции они выдерживают экстремальные давления (классы 2000, 3000, 6000 и 9000). К распространенным компонентам относятся отводы, тройники, крестовины, муфты и соединительные элементы.

Они широко используются на нефтеперерабатывающих заводах, химических предприятиях и электростанциях, где надежность в ограниченном пространстве является приоритетом.

Когда следует использовать ASME B16.11?

Используйте стандарт ASME B16.11 при работе с трубопроводами малого диаметра (4 дюйма и менее), требующими высокой структурной целостности или частого доступа для технического обслуживания.

В частности, следует выбирать стандарт B16.11 в следующих случаях:

Ограниченное пространство: Фитинги с раструбным и резьбовым соединением более компактны, чем соединения сваркой встык или фланцевые соединения, что делает их идеальными для ограниченных пространств.

Малые диаметры: Это отраслевой стандарт для труб диаметром от 1/8 до 2 дюймов.

Высокое давление: Когда давление в системе слишком высокое для стандартных фитингов из чугуна или высокопрочного чугуна.

Простота сборки: Резьбовые фитинги (B16.11) позволяют осуществлять сборку без сварки, что полезно во взрывоопасных средах или для деталей, требующих периодической замены.
