Отвод Короткий радиус 022Cr22Ni5Мо3N — это трубная арматура, используемая для изменения направления трубопроводов. Эти фитинги изготовлены из дуплексной нержавеющей стали, обладают превосходной коррозионной стойкостью и высокой прочностью и широко используются в химической, нефтегазовой и морской промышленности.

В этом руководстве мы подробно рассмотрим их соответствие стандарту ASME B16.9. Размеры отвод короткий радиус 022Cr22Ni5Мо3N.

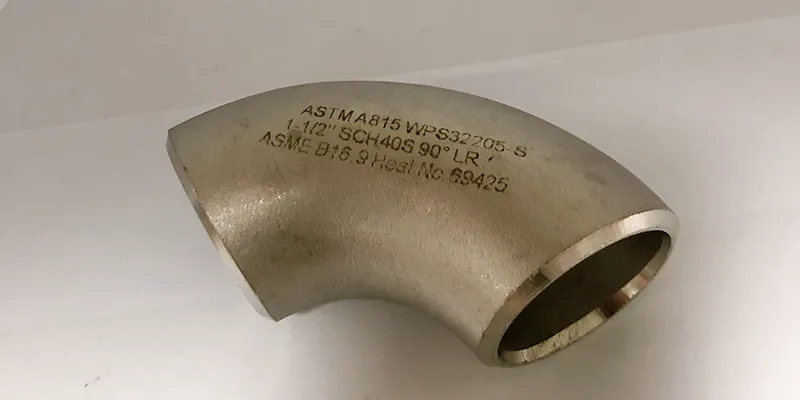

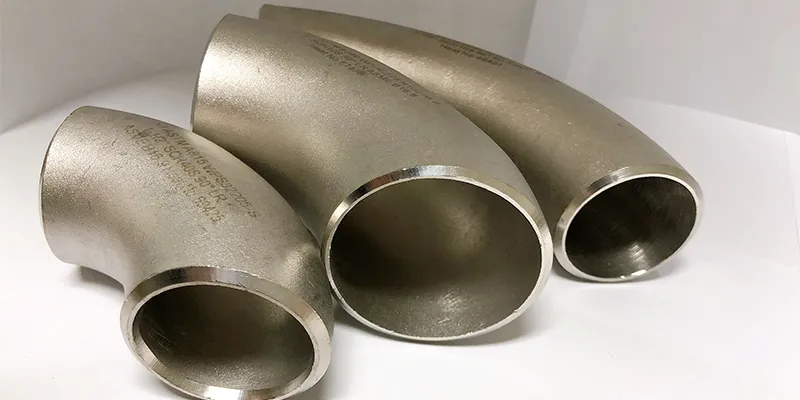

Обзор Отвод Короткий Радиус 022Cr22Ni5Мо3N

Отвод Короткий радиус кривизны позволяют изменять направление потока жидкости с меньшим радиусом изгиба. В отличие от отводов с длинным радиусом, где межосевое расстояние составляет 1,5 диаметра трубы, межосевое расстояние отвод короткий радиус кривизны равно номинальному диаметру трубы (NPS). Отводы с коротким радиусом кривизны S32205 в основном используются в ограниченном пространстве.

«Под малым радиусом» понимается радиус изгиба, равный 1,0 номинальному диаметру трубы. Например, отвод с коротким радиусом 6 дюймов имеет межосевое расстояние 6 дюймов. По сравнению с отводами с длинным радиусом, перепад давления может быть выше, а характеристики потока — менее плавными.

022Cr22Ni5Мо3N, также известная как UNS S32205 или F60, — это ферритно-аустенитная дуплексная нержавеющая сталь. Эта дуплексная структура обладает следующими преимуществами:

• Повышенная коррозионная стойкость, особенно стойкость к коррозионному растрескиванию под напряжением.

• Более высокая механическая прочность по сравнению с обычной нержавеющей сталью.

• Отличная стойкость к точечной и щелевой коррозии.

• Хорошая свариваемость и формуемость.

Благодаря этим свойствам отводы с коротким радиусом из дуплексной нержавеющей стали 022Cr22Ni5Мо3N особенно подходят для использования в коррозионных средах, характерных для химической, нефтегазодобывающей, морской и нефтехимической промышленности.

Стандарт ASME B16.9

ASME B16.9 определяет размеры заводских фитингов для стыковой сварки, включая отводы с коротким радиусом. Настоящие технические условия охватывают:

• Номинальные значения давления и температуры.

• Размеры и допуски.

• Требования к материалам.

• Протоколы испытаний и маркировки.

• Способы обозначения отверстий.

Для отводов с коротким радиусом из дуплексной стали 022Cr22Ni5Мо3N применимой спецификацией материала является ASTM A815/ASME SA815. Отвод Короткий Радиус из дуплексной стали S32205 выпускаются как в бесшовном, так и в сварном исполнении. Диаметр бесшовных вариантов обычно составляет от 1/2″ до 10″, а сварных — от 1/2″ до 48″.

Размеры Отвод Короткий Радиус Кривизны Из Дуплексной 022Cr22Ni5Мо3N

В следующей таблице приведены стандартные размеры отводов с коротким радиусом кривизны по стандарту ASME B16.9, применимые к вариантам из дуплексной стали S32205:

Таблица 1: Стандартные размеры Отвод Короткий Радиус кривизны ASME B16.9

Допуски Pазмеров Отвод Короткий Радиус 022Cr22Ni5Мо3N

Допуски ASME B16.9 для отводов с коротким радиусом включают:

Толщина стенки: определяется «сортаментом» (например, Sch 5S, 10S, 40S, 80S). Более высокие сортаменты указывают на большую толщину и способность выдерживать большее давление.

Варианты углов: Хотя наиболее распространен угол 90°, Отвод Короткий Радиус также доступны с углами 45° и 180° для различных направлений.

Подготовка концов: Скошенные концы являются стандартными для сварки, что обеспечивает надлежащую интеграцию сварного шва.

Свойства и Состав Материала 022Cr22Ni5Мо3N

Химический состав 022Cr22Ni5Мо3N

Механические свойства дуплексной стали 022Cr22Ni5Мо3N

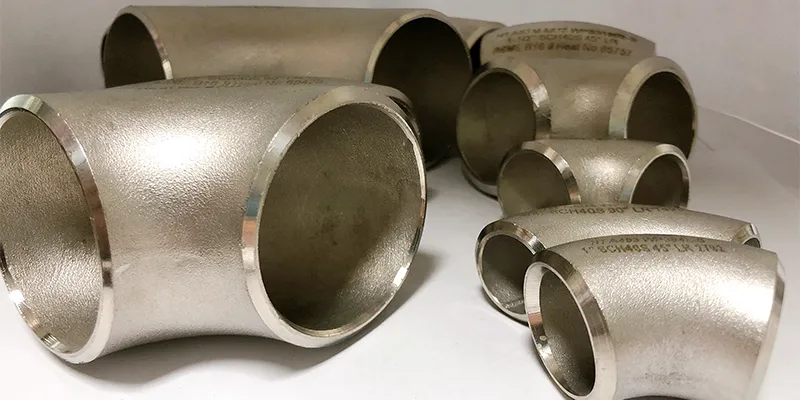

Таблица Толщины Стенки и Вес Отвод Короткий Радиус 022Cr22Ni5Мо3N

Отвод Короткий Радиус 022Cr22Ni5Мо3N производятся с различной толщиной стенки для соответствия различным требованиям по давлению:

Стандартные таблицы толщины стенки

SCH 5S, 10S, 40S, 80S: Стандартные таблицы для фитингов из нержавеющей стали

SCH 10, 20, 30, STD, 40, 60, 80, XS, 100, 120, 140, 160, XXS: Доступные таблицы для различных диапазонов давления

Вес Отвод Короткий Радиус значительно варьируется в зависимости от размера и толщины стенки. Например:

Отвод с коротким радиусом 90° диаметром 2 дюйма (2 дюйма) из таблицы 40S весит приблизительно 0,66 кг (1,46 фунта).

дюймовое колено 90° с коротким радиусом изгиба в исполнении Schedule 40S весит приблизительно 9,94 кг (21,91 фунта).

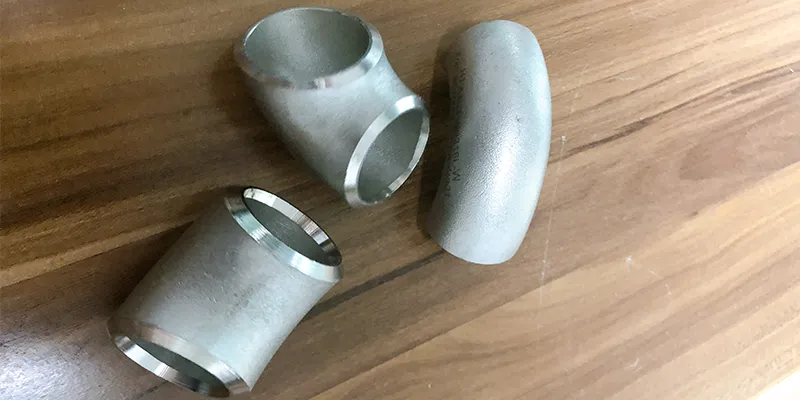

Как Установить Отвод Короткий Радиус 022Cr22Ni5Мо3N?

Предмонтажный осмотр

Перед установкой проведите тщательный визуальный осмотр отвода короткого радиуса из дуплексной нержавеющей стали S32205, чтобы убедиться в соответствии его сертификации материалов стандартам ASTM A815/ASME SA815, а также в отсутствии дефектов, включая дефекты поверхности, неровности размеров и транспортировочные повреждения.

Резка и обработка концов

Отрежьте соединительную трубу необходимой длины методом холодной резки. Обработайте концы труб согласно ASME B16.25, чтобы получить фаску 37,5° толщиной 1,6 мм и обеспечить шероховатость поверхности Ra не более 3,2 мкм для оптимальной целостности сварного шва.

Монтаж и выравнивание

Выровняйте и соберите трубную сборку согласно ASME B31.3, обеспечивая равномерный зазор между кромками 1,6 мм ± 0,4 мм по всей окружности для обеспечения равномерного провара.

Используйте выравнивающие приспособления и зажимные устройства для обеспечения правильной сборки и поддержания её качества. Убедитесь, что максимально допустимое отклонение не превышает 1,5 мм или 10% от толщины стенки.

Убедитесь, что размеры от центра до конца отвода соответствуют допускам, указанным в ASME B16.9, а направление отвода точно соответствует конфигурации трубы и направлению потока.

Технология сварки

Сварочные работы должны выполняться в соответствии с аттестованными техническими требованиями к технологии сварки с использованием соответствующих сварочных проволок, таких как проволока ER2209 для GTAW и проволока E2209 для SMAW. С помощью калиброванного термометра температура между проходами должна строго контролироваться в диапазоне 100–150 °C, а погонная энергия – в диапазоне 0,5–2,5 кДж/мм.

Защита корня шва и продувка обратной стороны шва должны выполняться 100% аргоном с точкой росы -50 °C для обеспечения содержания кислорода ниже 0,1% на протяжении всего процесса сварки.

Послесварочная обработка и контроль

После сварки все следы изменения цвета сварного шва и термические пятна должны быть тщательно удалены с помощью специального шлифовального инструмента из нержавеющей стали. Затем необходимо выполнить пассивацию 20–40% раствором азотной кислоты для восстановления защитного оксидного слоя.

Все сварные швы должны быть подвергнуты неразрушающему контролю в соответствии с требованиями ASME. Перед испытанием под давлением и вводом системы в эксплуатацию необходимо провести окончательную проверку размеров для подтверждения соответствия установленной системы всем заданным допускам.

Цена На Дуплексный Отвод Короткий Радиус 022Cr22Ni5Мо3N

Цена на дуплексный отвод короткий радиус 022Cr22Ni5Мо3N не является фиксированной.

Поскольку прайс-лист отсутствует, для уточнения стоимости необходимо напрямую связаться с поставщиком.

Окончательная цена на Отвод Короткий Радиус из дуплексной стали марки S32205 зависит от нескольких факторов:

Номинальный диаметр трубы (NPS) и марка стали (например, SCH10S, SCH40S, SCH80S).

Количество: Чем больше количество заказа, тем ниже цена за единицу, как показано в примере.

Технические стандарты и сертификация: Соответствие таким стандартам, как ASME B16.9, и сертификация материалов, например, ASTM A815/ASME SA815, влияет на стоимость.

Текущие затраты на сырье: Цена на дуплексную сталь марки 022Cr22Ni5Мо3N колеблется на рынке, что напрямую влияет на конечную цену продукта.

Свяжитесь с нами, чтобы узнать актуальную цену на Отвод Короткий Радиус 022Cr22Ni5Мо3N!
