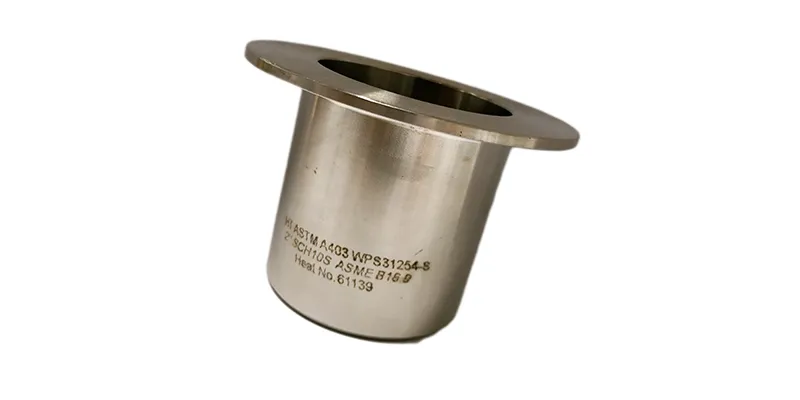

Эта статья представляет собой полный и технически точный справочник стандартных размеров свободно вращающихся фланцев (тип A и тип B), определенных в стандарте ASME B16.9.
свободно вращающихся фланцев фланец — популярный фитинг, используемый с свободно вращающимися фланцами для создания поворотного и недорогого фланцевого соединения. Свободный фланец приваривается к трубе встык, а свободный фланец служит для болтового соединения.
ASME B16.9 различает два основных типа:
Тип A: предназначен для использования со стандартными свободно вращающимися фланцами. Требует определенного радиуса и толщины нахлёста, соответствующего фланцу.
Тип B: предназначен для использования со свободными фланцами. Имеют несколько иные радиус и конфигурацию нахлёста.
В стандарте MSS SP-43 дополнительно определены короткие заглушки, обычно используемые в облегченных системах из нержавеющей стали, но данная статья посвящена исключительно удлиненным заглушкам ASME B16.9, типам A и B.
Стандарт определяет следующие критические размеры:
NPS – Номинальный размер трубы (от ½″ до 48″).
Наружный диаметр цилиндра (G) – Два допуска: ±1,6 мм для NPS ≤ 18″, ±3,2 мм для NPS ≥ 20″.
Общая длина (F) – Длина удлиненной заглушки (зависит от размера и сортамента).
Диаметр нахлеста (G) – Диаметр выступа, контактирующего с опорным фланцем.
Радиус нахлеста (R) – Тип A: 0,8 мм (1/32″); Тип B: типичная толщина 3,2 мм (1/8 дюйма).
Толщина нахлёста (T) — минимальная толщина перед сваркой.
Радиус стыка (r) — по внутреннему диаметру сварного шва.
| Номинальный размер трубы (NPS) | DN | Внешний Диаметр Ствола | Длинная длина узора, F [Примечания (3), (4)] | Короткая длина паттерна, F [Примечания (3), (4)] | Радиус скругления, R [Примечание (5)] | Диаметр притирания, G [Примечание (6)] | |
| Макс. | Мин. | ||||||
| 1/2 | 15 | 22.8 | 20.5 | 76 | 51 | 3 | 35 |
| 3/4 | 20 | 28.1 | 25.9 | 76 | 51 | 3 | 43 |
| 1 | 25 | 35.0 | 32.6 | 102 | 51 | 3 | 51 |
| 1 1/4 | 32 | 43.6 | 41.4 | 102 | 51 | 5 | 64 |
| 1 1/2 | 40 | 49.9 | 47.5 | 102 | 51 | 6 | 73 |
| 2 | 50 | 62.4 | 59.5 | 152 | 64 | 8 | 92 |
| 2 1/2 | 65 | 75.3 | 72.2 | 152 | 64 | 8 | 106 |
| 3 | 80 | 91.3 | 88.1 | 152 | 64 | 10 | 127 |
| 3 1/2 | 90 | 104.0 | 100.8 | 152 | 76 | 10 | 140 |
| 4 | 100 | 116.7 | 113.5 | 152 | 76 | 11 | 157 |
| 5 | 125 | 144.3 | 140.5 | 203 | 76 | 11 | 185 |
| 6 | 150 | 171.3 | 167.5 | 203 | 89 | 13 | 218 |
| 8 | 200 | 222.1 | 218.3 | 203 | 102 | 13 | 270 |
| 10 | 250 | 277.2 | 272.3 | 254 | 127 | 13 | 324 |
| 12 | 300 | 328.0 | 323.1 | 254 | 152 | 13 | 381 |
| 14 | 350 | 359.9 | 354.8 | 305 | 152 | 13 | 413 |
| 16 | 400 | 411.0 | 405.6 | 305 | 152 | 13 | 470 |
| 18 | 450 | 462 | 456 | 305 | 152 | 13 | 533 |
| 20 | 500 | 514 | 507 | 305 | 152 | 13 | 584 |
| 22 | 550 | 565 | 558 | 305 | 152 | 13 | 641 |
| 24 | 600 | 616 | 609 | 305 | 152 | 13 | 692 |
ОБЩИЕ ПРИМЕЧАНИЯ: Все размеры указаны в миллиметрах.
Требования к длине укороченного конца часто определяются условиями эксплуатации и конструкцией соединения. Поэтому при заказе покупатель должен указать тип фитинга: длинный или короткий.
ПРИМЕЧАНИЯ:
Обработка поверхности прокладки должна соответствовать стандарту ASME B16.5 для фланцев с выступом.
Толщина нахлёста T не должна быть меньше номинальной толщины стенки трубы.
При использовании укороченных укороченных концов с фланцами большего диаметра классов 300 и 600 (PN50 и PN110) и с большинством типоразмеров классов 900 (PN150) и выше, а также при использовании укороченных укороченных концов с фланцами большего диаметра классов 1500 и 2500 (PN260 и PN420) может потребоваться увеличение длины укороченных концов, чтобы избежать перекрытия сварного шва фланцем. Такое увеличение длины должно быть согласовано между производителем и покупателем.
При использовании специальных поверхностей, таких как «шип-паз», «папа-втулка» и т. д., необходимо предусмотреть дополнительную толщину нахлёста, которая должна быть добавлена к базовой длине F (не включена в неё).
Эти размеры соответствуют радиусу, установленному для фланцев с нахлёстом в стандарте ASME B16.5 «Трубные фланцы и фланцевые фитинги».
Этот размер соответствует стандартным обработанным поверхностям, указанным в стандарте ASME B16.5. Задняя поверхность нахлёста должна быть обработана в соответствии с поверхностью, на которую он устанавливается. При использовании кольцевых стыковых поверхностей используйте размер K, указанный в стандарте ASME B16.5.
| NPS | Внешний диаметр ствола (G) | Длина F (тип A и B) | Диаметр круга G (приблизительно) | Толщина T (мин) | Радиус R (тип А) | Радиус R (тип B) | Радиус скругления r |
| 1/2 | 21.3 | 76 | 35 | 3.7 | 0.8 | 3.2 | 3 |
| 3/4 | 26.7 | 76 | 43 | 3.9 | 0.8 | 3.2 | 3 |
| 1 | 33.4 | 102 | 51 | 4.6 | 0.8 | 3.2 | 3 |
| 1¼ | 42.2 | 102 | 64 | 4.9 | 0.8 | 3.2 | 5 |
| 1½ | 48.3 | 102 | 73 | 5.1 | 0.8 | 3.2 | 6 |
| 2 | 60.3 | 152 | 92 | 5.6 | 0.8 | 3.2 | 8 |
| 2½ | 73.0 | 152 | 105 | 7.0 | 0.8 | 3.2 | 8 |
| 3 | 88.9 | 152 | 127 | 7.6 | 0.8 | 3.2 | 10 |
| 4 | 114.3 | 152 | 157 | 8.6 | 0.8 | 3.2 | 11 |
| 5 | 141.3 | 203 | 186 | 9.7 | 0.8 | 3.2 | 11 |
| 6 | 168.3 | 203 | 216 | 10.9 | 0.8 | 3.2 | 13 |
| 8 | 219.1 | 203 | 270 | 12.7 | 0.8 | 3.2 | 13 |
| 10 | 273.0 | 254 | 324 | 12.7 | 0.8 | 3.2 | 13 |
| 12 | 323.8 | 254 | 381 | 12.7 | 0.8 | 3.2 | 13 |
| 14 | 355.6 | 305 | 413 | 12.7 | 0.8 | 3.2 | 13 |
| 16 | 406.4 | 305 | 470 | 12.7 | 0.8 | 3.2 | 13 |
| 18 | 457.0 | 305 | 533 | 12.7 | 0.8 | 3.2 | 13 |
| 20 | 508.0 | 305 | 584 | 12.7 | 0.8 | 3.2 | 13 |
| 24 | 610.0 | 305 | 692 | 12.7 | 0.8 | 3.2 | 13 |
Примечания:
Размеры указаны в миллиметрах (пересчитаны и округлены относительно опубликованных значений в дюймах).
Длина F одинакова для типов A и B в длинной конфигурации.
Толщина стенки патрубка должна соответствовать сортаменту соединительной трубы (Sch 5s, 10s, 40s, 80s, 160, XXS и т. д.).
Для NPS 26″ и более размеры соответствуют разделу 12 стандарта ASME B16.9 (изготовлены по индивидуальному заказу или разработаны).
Нержавеющая сталь: 304/304L, 316/316L, 317L, 321, 347, 310S.
Дуплексная и супердуплексная сталь: UNS S31803, S32205, S32750, S32760.
Никелевые сплавы: Inconel 600, 625, 718; Incoloy 800/800H/825; Monel 400; Hastelloy C276, C22; Alloy 20.
Наружный диаметр на скосе: ±1,6 мм (NPS ≤18), ±3,2 мм (NPS ≥20).
Диаметр напускной части: ±1,6 мм.
Толщина нахлёста перед сваркой: не менее 87,5% от номинальной толщины стенки трубы.
Общая длина F: ±3,2 мм.
Толщина стенки: не менее 87,5% от номинала трубы.
Знание точных размеров свободно вращающихся фланцев труб ASME B16.9 критически важно для правильного выбора фланца. Всегда указывайте тип A или B в зависимости от стандарта фланца, с которым вы работаете, и проверяйте соответствие спецификации стенке трубы.
За информацией о свободно вращающихся фланцев труб из нержавеющей стали, дуплексной стали или никелевого сплава, изготовленных строго по стандарту ASME B16.9, обращайтесь в наш отдел продаж.
Мы поддерживаем наличие на складе большинства размеров удлиненных концов труб из стали 316/316L, дуплексной стали 2205 и супердуплексной стали 2507 с быстрой доставкой по всему миру.
