Inconel 625 (UNS N06625) — это никель-хром-молибденовый сплав, упрочнённый твёрдым раствором, поддерживающий три основные категории термообработки: снятие напряжений, отжиг и растворимый отжиг. В отличие от дисперсионно-твердеющих сплавов, таких как Alloy 718, Inconel 625 не требует термообработки для достижения базовой прочности, однако контролируемая термическая обработка существенно корректирует его механические свойства, коррозионную стойкость и микроструктурную стабильность.

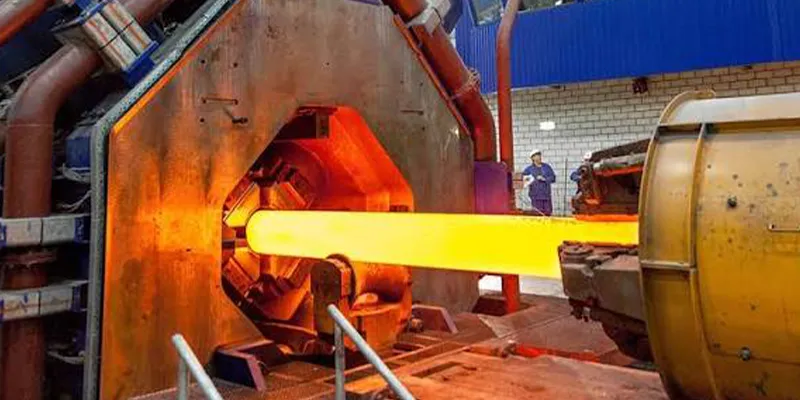

Термическая обработка труб из сплава Inconel 625

В таблице ниже приведены ключевые параметры для быстрого справочного обзора.

Inconel 625 в основном упрочнён твёрдым раствором, что означает, что его базовая прочность обусловлена легирующими элементами, растворёнными в никелевой матрице, а не термообработкой.

Что Такое Термообработка Inconel 625?

Термообработка Inconel 625 — это контролируемое применение термических циклов для модификации микроструктуры, механических свойств и коррозионных характеристик сплава без изменения его химического состава. Inconel 625 применяется в экстремальных условиях — от подводных трубопроводов при −150°C до камер сгорания при 980°C, и каждое применение требует различного баланса прочности, пластичности и коррозионной стойкости.

Фундаментальный принцип прост: нагрев сплава до определённых температур вызывает перестройку атомов. При низких температурах (871–899°C) внутренние напряжения релаксируют без значительных микроструктурных изменений. При промежуточных температурах (927–1038°C) холоднодеформированные структуры восстанавливаются и рекристаллизуются, возвращая пластичность. При высоких температурах (1093–1204°C) выделения карбидов растворяются обратно в матрицу, создавая химически однородную структуру, максимизирующую коррозионную стойкость.

Что делает Inconel 625 уникальным среди суперсплавов — это механизм упрочнения твёрдым раствором. Сплав получает свою прочность от атомов молибдена (8–10%) и ниобия (3,15–4,15%), физически внедрённых в никель-хромовую матрицу, подобно камешкам, смешанным с бетоном.

Каковы Три Основных Типа Термообработки Inconel 625?

Три основных типа термообработки Inconel 625 — это снятие напряжений, отжиг (ASTM B443 Grade 1) и растворимый отжиг (ASTM B443 Grade 2). Каждый из них нацелен на свой температурный диапазон и даёт различные результаты по свойствам. Четвёртая категория — дисперсионное старение — является опциональной и используется только тогда, когда требуется дополнительная прочность сверх базового уровня твёрдого раствора.

Эти три вида термообработки не взаимозаменяемы. Выбор неправильного может ухудшить коррозионную стойкость, снизить усталостную долговечность или привести к неоправданным затратам энергии. В таблице ниже приведено сравнение всех трёх по ключевым параметрам.

Что Такое Снятие Напряжений Для Inconel 625?

Снятие напряжений для Inconel 625 включает нагрев материала до 871–899°C (1600–1650°F), выдержку в течение приблизительно одного часа на дюйм толщины и охлаждение на воздухе. Цель — снизить остаточные напряжения, возникшие от сварки, холодной формовки, механической обработки или температурных градиентов во время эксплуатации, без существенного изменения механических свойств или микроструктуры материала.

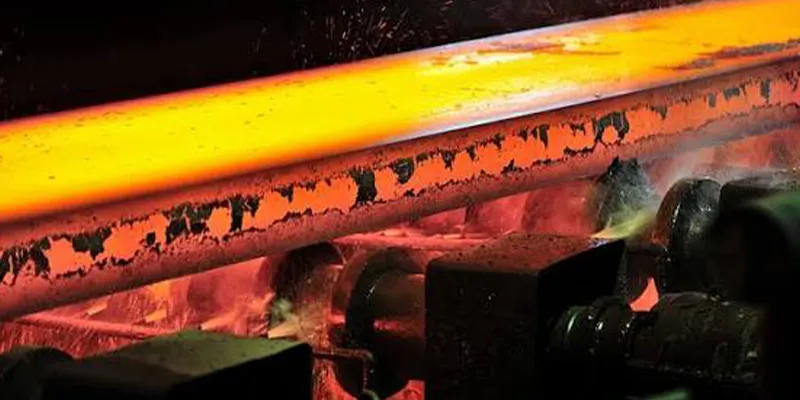

Снятие напряжений для Inconel 625 включает нагрев материала до 871–899°C

Остаточные напряжения — это внутренние силы, зафиксированные в металле в процессе производства. Представьте металл как сжатую пружину внутри цельного блока: она невидима, но постоянно давит. Во время эксплуатации эти скрытые силы складываются с приложенными нагрузками и могут вызвать неожиданные размерные искажения, коррозионное растрескивание под напряжением или преждевременное усталостное разрушение. Снятие напряжений позволяет атомам достаточно вибрировать при повышенной температуре, чтобы перестроиться в конфигурацию с меньшей энергией, эффективно освобождая пружину без изменения формы блока.

Когда Применять Снятие Напряжений

1. После сварки, для снижения остаточных напряжений в зоне термического влияния (ЗТВ) и предотвращения замедленного трещинообразования

2. После интенсивной холодной формовки (гибка, глубокая вытяжка), для предотвращения упругого последействия и размерной нестабильности

3. После тяжёлой механической обработки крупных деталей, для предотвращения искажений при последующей эксплуатации

4. Перед финишной прецизионной обработкой, для обеспечения размерной стабильности деталей с критическими допусками

Осторожно

Снятие напряжений при 871°C попадает в диапазон выделения карбидов для Inconel 625 (600–900°C). Хотя эффект мягче по сравнению с выдержкой при более низких температурах, длительная выдержка при этой температуре может вызвать образование богатых хромом карбидов M23C6 по границам зёрен, что потенциально снижает коррозионную стойкость в агрессивных средах. Для деталей, требующих максимальной коррозионной стойкости, предпочтительнее растворимый отжиг вместо снятия напряжений.

Что Такое Отжиг (Grade 1) Для Inconel 625?

Отжиг, обозначаемый как Grade 1 по ASTM B443, включает нагрев Inconel 625 до 927–1038°C (1700–1900°F), выдержку 1–2 часа и охлаждение на воздухе. Эта обработка восстанавливает пластичность и формуемость в холоднодеформированном материале за счёт возврата и рекристаллизации деформированной зеренной структуры, что делает её предпочтительной межоперационной обработкой при многостадийной холодной формовке.

Когда Inconel 625 подвергается холодной деформации (гибка, прокатка, волочение), его зёрна удлиняются, а плотность дислокаций резко возрастает. Это называется наклёпом (деформационным упрочнением), и он делает материал прочнее, но прогрессивно более хрупким — как скрепку, которую сгибают туда-сюда.

Отжиг обращает этот процесс вспять: повышенная температура даёт атомам достаточно энергии для формирования новых зёрен, свободных от напряжений, которые заменяют деформированные. Результат — более мягкий, более пластичный материал, готовый к следующему этапу формовки.

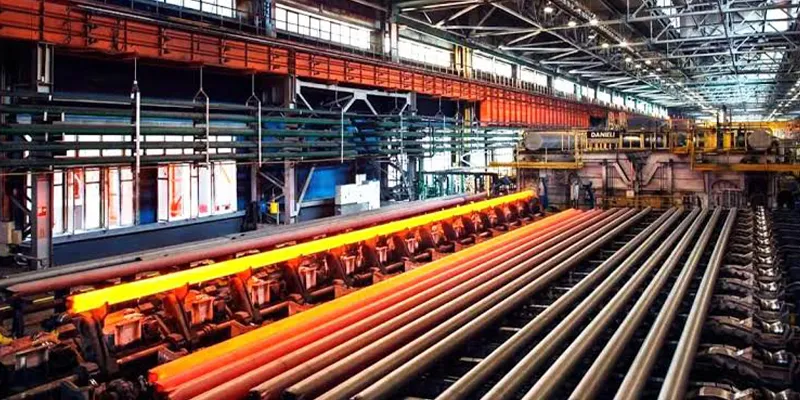

Отжиг, обозначаемый как Grade 1 по ASTM B443, включает нагрев Inconel 625 до 927–1038°C (1700–1900°F), выдержку 1–2 часа и охлаждение на воздухе.

Свойства Отожжённого Материала Grade 1 (Типичные)

Технический лист ATI 625 отмечает, что отжиг при 1600–1900°F (927–1038°C) назначается там, где требуются высокая твёрдость, прочность на разрыв и усталостная прочность. Это связано с тем, что отжиг Grade 1 сохраняет более мелкую зеренную структуру и удерживает некоторое упрочнение от контролируемого выделения карбидов, по сравнению с высокотемпературным растворимым отжигом, который полностью гомогенизирует структуру.

Что Такое Растворимый Отжиг (Grade 2) Для Inconel 625?

Растворимый отжиг, обозначаемый как Grade 2 по ASTM B443, включает нагрев Inconel 625 до 1093–1204°C (2000–2200°F), выдержку 1–2 часа и быстрое охлаждение (закалка в воде или быстрое воздушное охлаждение). Это самая интенсивная термообработка: она растворяет все выделения карбидов и вторичные фазы обратно в никелевую матрицу, создавая химически однородную микроструктуру, обеспечивающую максимальную коррозионную стойкость и максимальную пластичность.

Термин «раствор» относится к твёрдому раствору — это как соль, растворённая в воде, но на атомарном уровне в металле. Когда Inconel 625 выдерживается при 1093–1204°C, атомы углерода, ниобия и хрома, ранее объединённые в частицы карбидов (NbC, Cr23C6), диффундируют обратно в никелевую матрицу до равномерного распределения. Быстрое охлаждение замораживает эту однородную структуру, предотвращая повторное образование карбидов при остывании металла.

Свойства Растворимо-Отожжённого Материала Grade 2 (Типичные)

Обратите внимание, что растворимо-отожжённый материал имеет более низкие пределы прочности и текучести, чем материал, отожжённый по Grade 1. Это ожидаемо: растворимый отжиг даёт самое мягкое, наиболее пластичное и наиболее коррозионно-стойкое состояние. Компромисс по прочности приемлем, поскольку упрочнение твёрдого раствора от молибдена и ниобия всё ещё обеспечивает достаточную базовую прочность для большинства применений.

Почему Быстрое Охлаждение Критически Важно

После растворимого отжига скорость охлаждения должна быть достаточно высокой, чтобы предотвратить повторное выделение карбидов. Если материал медленно охлаждается через диапазон 600–900°C, богатые хромом карбиды M23C6 образуются вновь по границам зёрен — явление, называемое сенситизацией.

Сенситизированный материал уязвим к межкристаллитной коррозии, поскольку карбиды обедняют хромом окружающую матрицу, лишая пассивную плёнку, защищающую сплав. Для тонких сечений (менее 3 мм) может быть достаточно воздушного охлаждения. Для толстых сечений обязательна закалка в воде.

После растворимого отжига скорость охлаждения должна быть достаточно высокой, чтобы предотвратить повторное выделение карбидов.

Может Ли Inconel 625 Подвергаться Дисперсионному Твердению?

Да, Inconel 625 может подвергаться дисперсионному твердению путём обработки старением при 593–760°C (1100–1400°F) в течение 8–24 часов, что формирует метастабильные выделения гамма-двойной-штрих (γ″, Ni3Nb), способные увеличить предел текучести до 40%. Однако дисперсионное твердение не является стандартной обработкой для Inconel 625 и используется только в специализированных применениях.

Inconel 625 изначально проектировался как сплав твёрдого раствора, что означает, что его прочность происходит от атомов, растворённых в матрице, а не от выделений. Однако содержание ниобия в сплаве (3,15–4,15%) обеспечивает вторичный механизм упрочнения: при старении при 600–750°C атомы ниобия соединяются с никелем, образуя наноразмерные частицы γ″ (Ni3Nb, кристаллическая структура D022). Эти частицы действуют как «лежачие полицейские» внутри кристаллической решётки, препятствуя движению дислокаций и повышая усилие, необходимое для деформации металла.

Температура Старения vs. Выделяющиеся Фазы

Фаза γ″, обеспечивающая дисперсионное твердение, метастабильна и превращается в стабильную δ-фазу (дельта Ni3Nb) при длительной выдержке выше 650°C. δ-фаза имеет игольчатую морфологию и значительно снижает ударную вязкость и пластичность. Если Inconel 625 подвергается старению, обработка должна тщательно контролироваться по температуре и времени. Для рабочих температур выше 650°C дисперсионно-твердеющий Inconel 625 будет постепенно терять упрочняющий эффект по мере превращения γ″ в δ.

Какие Фазы Образуются При Термообработке Inconel 625?

Микроструктура Inconel 625 эволюционирует через пять основных фаз в зависимости от температуры и времени: никелевая матрица (γ), гамма-двойной-штрих (γ″, Ni3Nb), дельта-фаза (δ, Ni3Nb), карбиды MC (NbC, TiC) и карбиды M23C6 (богатые хромом).

Ключевой вывод заключается в том, что наиболее полезные фазы Inconel 625 (матрица твёрдого раствора и карбиды MC) стабильны во всём диапазоне рабочих температур, тогда как проблемные фазы (M23C6, δ и фаза Лавеса) образуются только в определённых температурных окнах во время термообработки или длительной высокотемпературной эксплуатации. Правильное проектирование термообработки позволяет избежать или контролировать эти вредные фазы.

Как Термообработка Влияет На Механические Свойства Inconel 625?

Термообработка существенно влияет на механические свойства Inconel 625: предел прочности на разрыв варьируется от 758 МПа (растворимый отжиг, самое мягкое состояние) до 1103+ МПа (дисперсионное твердение, самое прочное состояние), а относительное удлинение — от 30% (отжиг + старение) до 55% (растворимый отжиг).

Связь обратная: обработки, максимизирующие прочность, снижают пластичность, и наоборот.

Данные показывают чёткую матрицу компромиссов. Для применений, требующих максимальной формуемости и коррозионной стойкости (химическая обработка, морские выхлопные системы), растворимый отжиг (Grade 2) является правильным выбором, несмотря на более низкую прочность. Для применений, требующих максимальной прочности с приемлемой пластичностью (авиакосмические конструкционные компоненты), отжиг (Grade 1) или дисперсионное твердение после растворимого отжига обеспечивает лучший баланс.

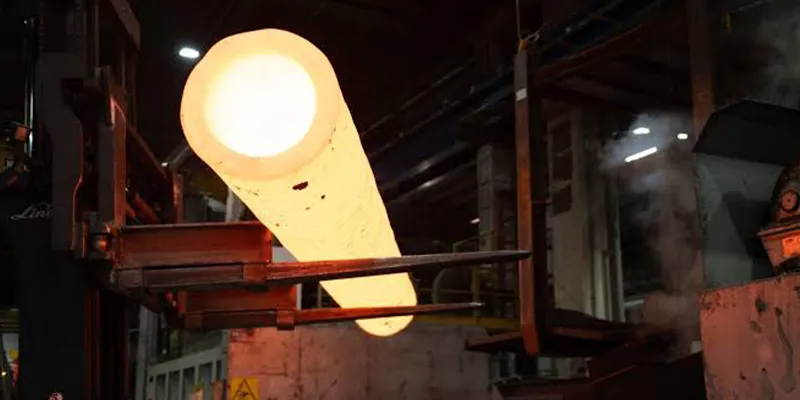

Влияние термообработки на механические свойства сплава Inconel 625

Как Термообработка Влияет На Коррозионную Стойкость Inconel 625?

Термообработка оказывает глубокое влияние на коррозионную стойкость Inconel 625: растворимый отжиг (Grade 2) обеспечивает наилучшую стойкость, тогда как низкотемпературный отжиг или снятие напряжений потенциально снижают стойкость из-за карбидной сенситизации. Критическим фактором является то, образуются ли богатые хромом карбиды M23C6 по границам зёрен, что обедняет хромом прилегающую матрицу и создаёт зоны, уязвимые к межкристаллитной коррозии.

Механизм Сенситизации

Сенситизация происходит, когда Inconel 625 выдерживается в температурном диапазоне 600–900°C достаточно долго, чтобы атомы хрома мигрировали к границам зёрен и образовали частицы карбидов M23C6. Концентрация хрома в матрице, непосредственно прилегающей к этим карбидам, падает ниже порога 12%, необходимого для поддержания защитной пассивной плёнки. Эта зона, обеднённая хромом, становится анодной по отношению к объёмной матрице, создавая гальванический элемент, который стимулирует межкристаллитную коррозию.

Для деталей из Inconel 625, предназначенных для агрессивных коррозионных сред (морская вода, кислый газ, хлоридные среды), всегда указывайте состояние растворимого отжига (Grade 2). Быстрое охлаждение с 1093–1204°C обеспечивает растворённое состояние всех карбидов в матрице, устраняя риск сенситизации. Если снятие напряжений необходимо после сварки, держите температуру на верхнем пределе (899°C) и минимизируйте время выдержки для снижения выделения карбидов.

Какие Стандарты Регулируют Термообработку Inconel 625?

Термообработка Inconel 625 регулируется сетью стандартов AMS (Aerospace Material Specifications), ASTM, ASME и международных спецификаций, определяющих допустимые температурные диапазоны, времена выдержки, скорости охлаждения и требования к проверке свойств.

Спецификации AMS публикуются SAE International и обязательны для авиакосмических применений. Стандарт ASTM B443 является основной спецификацией для плит, листов и полос, используемых в общепромышленных применениях, и прямо определяет два класса (отожжённый и растворимо-отожжённый), охватывающие большинство коммерческих требований. ASME SB-443 дублирует ASTM B443 для соответствия коду сосудов под давлением.

Как Выбрать Правильную Термообработку Для Вашего Применения?

Выбор правильной термообработки Inconel 625 требует оценки трёх основных факторов: среды эксплуатации, стадии производства и применимых спецификаций на материал. Матрица решений ниже соотносит типичные сценарии применения с рекомендуемой термообработкой.

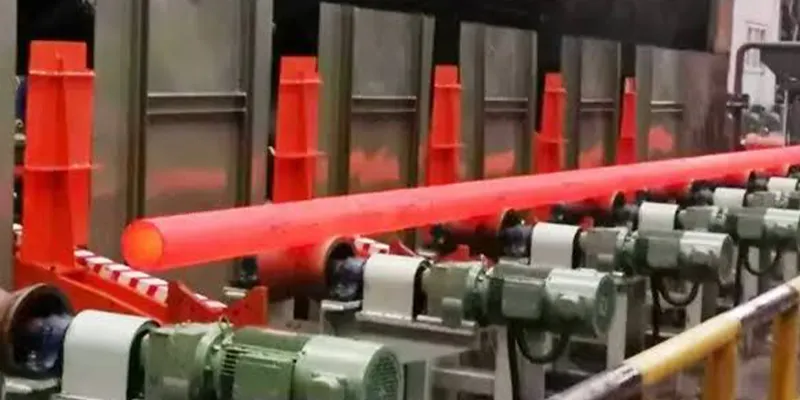

Процесс термообработки сплава Inconel 625

Какие Распространённые Ошибки Термообработки Inconel 625 Следует Избегать?

Наиболее распространённые ошибки термообработки Inconel 625 — это медленное охлаждение через диапазон сенситизации после растворимого отжига, перестарение при температурах выше 760°C, использование снятия напряжений в качестве замены растворимого отжига в коррозионных средах и игнорирование выделения карбидов при длительной выдержке при промежуточных температурах. Каждая из этих ошибок может ухудшить свойства без видимых признаков, что делает предотвращение критически важным.

Ошибка 1: Медленное Охлаждение После Растворимого Отжига

1. Проблема: Воздушное охлаждение толстых сечений (свыше 12 мм) от температуры растворимого отжига позволяет материалу задерживаться в диапазоне выделения карбидов 600–900°C достаточно долго для возникновения сенситизации. Результат: межкристаллитная коррозия при эксплуатации, даже несмотря на то, что материал был растворимо-отожжён.

2. Решение: Для сечений свыше 3 мм указывайте закалку в воде. Для очень толстых сечений (свыше 50 мм) обеспечьте достаточную ёмкость и перемешивание закалочного бака для достижения скорости охлаждения не менее 55°C/мин через критический диапазон 900–500°C.

Ошибка 2: Перестарение Выше 760°C

1. Проблема: Выдержка Inconel 625 выше 760°C в течение длительного времени вызывает превращение γ″ в стабильную δ-фазу, которая имеет игольчатую форму и значительно снижает ударную вязкость. Это может произойти случайно во время снятия напряжений при перегреве печи или при высокотемпературной эксплуатации.

2. Решение: Тщательно контролируйте температуру печи (в пределах ±5°C). Если перестарение подозревается, повторно проведите растворимый отжиг при 1093–1204°C для растворения δ-фазы и восстановления исходной структуры.

Ошибка 3: Снятие Напряжений Вместо Растворимого Отжига Для Коррозионных Сред

1. Проблема: Использование снятия напряжений (871°C) после сварки вместо полного растворимого отжига оставляет карбиды выделенными в ЗТВ сварного шва, создавая сенситизированные зоны, уязвимые к межкристаллитной коррозии. Это распространённое сокращение в производственных цехах, стремящихся снизить затраты энергии и время цикла.

2. Решение: Для любого компонента, который будет работать в коррозионной среде (хлориды, кислоты, морская вода), всегда выполняйте полный растворимый отжиг после сварки. Снятие напряжений допустимо только для некоррозионных применений, где снижение остаточных напряжений является единственной задачей.

Ошибка 4: Игнорирование Времени Нагрева

1.  Проблема: Печь может достичь заданной температуры, в то время как ядро толстого сечения всё ещё значительно ниже температуры. Если время выдержки отсчитывается от момента достижения заданной температуры печью, ядро может получить недостаточную обработку, оставив карбиды нерастворёнными или напряжения не снятыми.

2. Решение: Используйте термопары, прикреплённые к поверхности и ядру заготовки, для проверки того, что всё сечение достигло заданной температуры перед началом отсчёта выдержки. Общее правило: добавляйте 1 час времени нагрева на каждые 25 мм толщины сечения сверх первых 25 мм.

Как Термообработка Взаимодействует Со Сваркой Inconel 625?

Inconel 625 обладает высокой свариваемостью с использованием процессов GTAW (TIG), GMAW (MIG) и SMAW, но термический цикл сварки создаёт зону термического влияния (ЗТВ), где температуры проходят через диапазон выделения карбидов, потенциально сенситизируя материал. Стратегия послесварочной термообработки зависит от среды эксплуатации: растворимый отжиг требуется для коррозионных сред, тогда как снятия напряжений может быть достаточно для некоррозионных применений.

Во время сварки ЗТВ испытывает температуры от точки плавления на границе сплавления до комнатной температуры на внешнем крае. Часть ЗТВ, проходящая через 600–900°C, подвержена выделению карбидов M23C6. Степень зависит от тепловой мощности, толщины сечения и количества сварочных проходов. Сварка с низкой тепловой мощностью (импульсный GTAW) минимизирует время нахождения в диапазоне сенситизации, но не может полностью его исключить.

Руководство По Принятию Решений О Послесварочной Термообработке

Как Сравниваются Температуры Термообработки Inconel 625 В Различных Спецификациях?

Различные спецификации и источники данных приводят немного отличающиеся температурные диапазоны для термообработки Inconel 625, отражая различия в форме продукта, требованиях применения и исторической эволюции стандартов. Таблица ниже объединяет наиболее авторитетные источники для перекрёстной справки и устранения путаницы.

Данные показывают замечательную согласованность между спецификациями: снятие напряжений при ~871°C, отжиг при 927–1038°C и растворимый отжиг при 1093–1204°C. Единственное различие заключается в том, признаёт ли конкретная спецификация снятие напряжений как определённую обработку (большинство спецификаций AMS не делают этого, рассматривая её как дополнительный процесс, а не состояние поставки).

Как Термообработка Применяется К Аддитивно Изготовленному Inconel 625?

Аддитивно изготовленный (АИ) Inconel 625, производимый методом селективного лазерного плавления (LPBF) или направленного энергетического осаждения (DED), требует специализированных протоколов термообработки, отличающихся от катаного материала. Микроструктура в исходном состоянии АИ характеризуется очень мелкими зёрнами, высокими остаточными напряжениями и микросегрегацией ниобия и молибдена, что требует снятия напряжений или растворимого отжига для достижения стабильных свойств.

Исследование, опубликованное в 2024 году, показало, что прямое старение LPBF-изготовленного Inconel 625 при 700°C обеспечивает максимальную плотность выделения γ″, увеличивая твёрдость до 52% по сравнению с исходным состоянием. Однако остаточные напряжения и микросегрегация АИ микроструктуры делают её более восприимчивой к образованию δ-фазы при старении, что требует более жёсткого контроля процесса, чем для катаного материала.

Часто Задаваемые Вопросы

Вопрос: Требует ли Inconel 625 термообработки?

Ответ: Нет, Inconel 625 не требует термообработки для достижения базовых свойств. Сплав упрочнён твёрдым раствором за счёт молибдена и ниобия, поэтому он поступает с завода уже прочным и коррозионно-стойким. Термообработка является опциональной и используется для оптимизации свойств для конкретных применений, таких как восстановление пластичности после холодной деформации (отжиг), максимизация коррозионной стойкости (растворимый отжиг) или снижение остаточных напряжений после сварки (снятие напряжений).

Вопрос: В чём разница между отжигом и растворимым отжигом для Inconel 625?

Ответ: Отжиг (Grade 1, ASTM B443) проводится при 927–1038°C и восстанавливает пластичность в холоднодеформированном материале через возврат и рекристаллизацию, с некоторым выделением карбидов. Растворимый отжиг (Grade 2, ASTM B443) проводится при 1093–1204°C и растворяет все выделения карбидов в матрицу, обеспечивая максимальную коррозионную стойкость и пластичность, но более низкую прочность. Ключевое различие — температура: растворимый отжиг на 150–200°C горячее, что полностью гомогенизирует микроструктуру.

Вопрос: Может ли Inconel 625 подвергаться дисперсионному твердению как Inconel 718?

Ответ: Inconel 625 может подвергаться старению при 593–760°C для выделения γ″ (Ni3Nb) с дополнительным упрочнением, но это не стандартная обработка и используется гораздо реже, чем для Inconel 718. Фаза γ″ в Alloy 625 метастабильна и превращается в охрупчивающую δ-фазу выше 750°C, ограничивая практическую рабочую температуру дисперсионно-твердеющего материала. Inconel 718 является предпочтительным выбором, когда требуется дисперсионное твердение, поскольку его γ″ более стабильна.

Вопрос: Какая термообработка наилучшая для Inconel 625 в коррозионных средах?

Ответ: Растворимый отжиг при 1093–1204°C с последующим быстрым охлаждением (закалка в воде для сечений свыше 3 мм) обеспечивает наилучшую коррозионную стойкость. Эта обработка растворяет все карбиды по границам зёрен, устраняя сенситизацию и обеспечивая равномерное распределение хрома по всей матрице. Для послесварочной обработки в коррозионных средах требуется полный растворимый отжиг, а не просто снятие напряжений.

Вопрос: Какую температуру следует избегать при термообработке Inconel 625?

Ответ: Диапазон 600–900°C следует проходить быстро при охлаждении, чтобы избежать карбидной сенситизации (выделение M23C6 по границам зёрен). Длительную выдержку выше 760°C следует избегать для предотвращения образования δ-фазы (Ni3Nb), вызывающей охрупчивание. Диапазон 650–900°C особенно опасен, поскольку он одновременно способствует сенситизации и превращению δ/γ″.

Вопрос: Можно ли термообрабатывать Inconel 625 после сварки без потери прочности?

Ответ: Да. Растворимый отжиг после сварки восстанавливает микроструктуру ЗТВ до однородного, коррозионно-стойкого состояния. Хотя растворимо-отожжённое состояние имеет более низкую прочность на разрыв, чем отожжённое или холоднодеформированное состояние, прочность остаётся достаточной для большинства применений благодаря собственному упрочнению твёрдого раствора сплава. Если требуется максимальная прочность после сварки, растворимый отжиг с последующим старением при 650°C может восстановить прочность через выделение γ″.
