Когда мы запрашиваем цену у поставщиков труб из труба нержавеющая, они спрашивают вас о параметрах труб. Если вы не знаете этих параметров и спецификаций, вы можете купить не тот продукт из труба нержавеющая, который не подходит для вашего проекта. Итак, каковы параметры размера стальных труб?

Параметры Размеров Труб Из Труба Нержавеющая

Параметры труб из Труба нержавеющая включают внешний диаметр, диаметр, толщину стенки, длину (6 м для 20 футов, 12 м для 40 футов), тип торца, марку материала, стандарт изготовления и SMLS/WELDED.

Зная эти параметры труб, можно рассчитать вес трубы, цену за фут или за метр, а также давление, которое может выдержать труба.

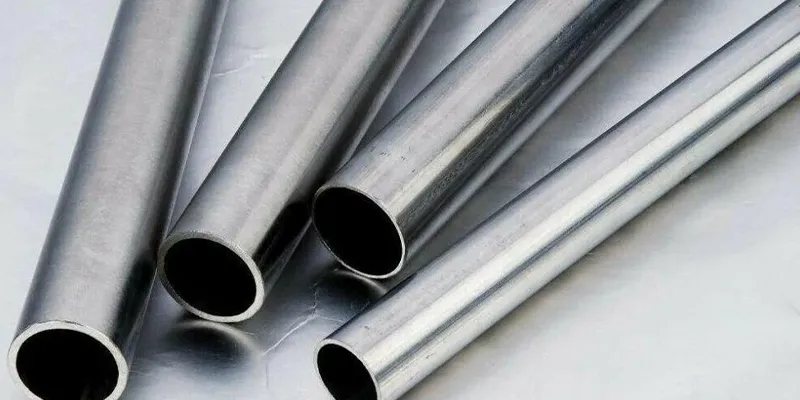

Таблица Размеров Труб Из Труба Нержавеющая

В таблице размеров стальных труб каждый параметр имеет определенный диапазон, чтобы обеспечить качество и безопасность стальных труб.

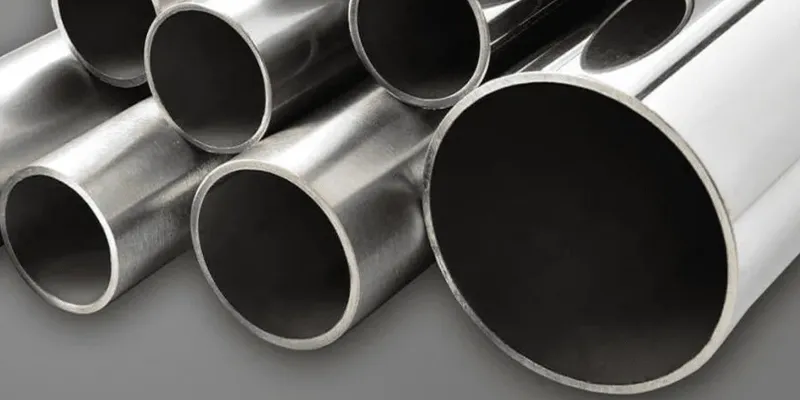

ASME B36.19: Размеры Труб Из Труба Нержавеющая

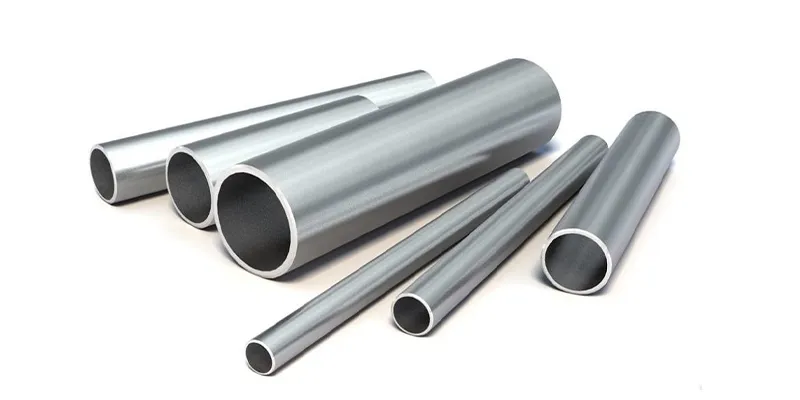

Стандарт Труба Нержавеющая

Обычно используемые стандарты размеров Труба нержавеющая подразделяются на ASME B36.10 и ASME B36.19.

ASME B36.10: Это наиболее фундаментальный и широко используемый стандарт размеров для промышленных трубопроводов. Он определяет размеры (наружный диаметр и толщину стенки) сварных и бесшовных труб из углеродистой стали, легированной стали и нержавеющей стали для транспортировки жидкостей. Номинальные размеры труб варьируются от NPS 1/8 до NPS 80. Этот стандарт определяет стандартную серию толщин стенок, наиболее часто используемые из которых включают Sch 5, Sch 10, Sch 20, Sch 40, Sch 80, Sch 120, Sch 160 и Sch XXS.

ASME B36.19: Этот дополнительный стандарт, B36.10, специально касается труб из нержавеющей стали и никелевых сплавов. Этот стандарт определяет размеры (наружный диаметр и толщина стенки) сварных и бесшовных труб из нержавеющей стали и никелевых сплавов, подходящих для тонкостенных труб в коррозионных условиях. Диапазон размеров меньше, чем в B36.10, и обычно составляет от NPS 1/8 до NPS 30. Он также определяет серии толщины стенок для нержавеющей стали и коррозионно-стойких сплавов, в частности серии тонкостенных труб: Sch 5S, Sch 10S, Sch 20, Sch 40S, Sch 80S и т. д.

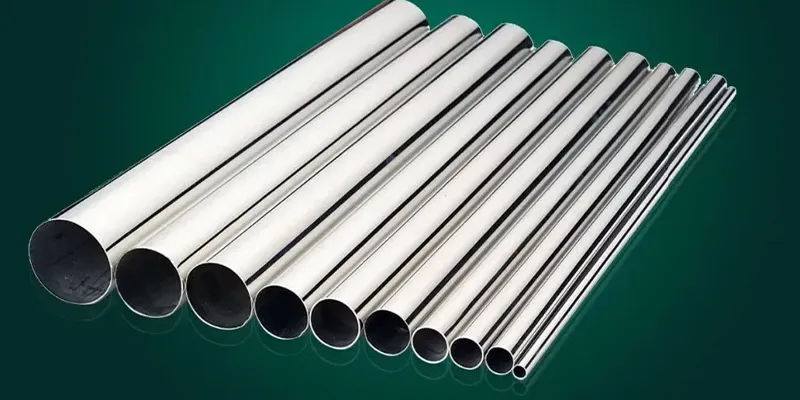

Труба Нержавеющая Общие Размеры

Номинальный размер трубы (NPS): NPS — это обозначение, используемое для идентификации размеров стальных труб. Оно не является точным измерением фактического внутреннего или внешнего диаметра трубы. NPS — это основное обозначение, используемое для стандартизации и упрощения размеров соединений между трубами, фитингами (такими как колена, тройники и фланцы), клапанами и другими компонентами в трубопроводной системе. Все трубы, фитинги и клапаны с одинаковым NPS имеют одинаковый внешний диаметр на соединительных концах, что обеспечивает их совместимость и соединение.

Номинальный диаметр (DN): DN — это обозначение номинального размера, используемое в системе ISO/DIN, которое полностью эквивалентно NPS. DN используется для стандартизации размеров соединений компонентов трубопроводной системы и обычно рассчитывается путем умножения NPS на 25 и округления до ближайшего целого числа.

• DN = NPS x 25

• NPS = DN / 25

NPS и DN соответствуют друг другу; каждому NPS соответствует DN.

Наружный диаметр (OD): Это фактический измеренный диаметр внешней окружности стенки трубы. Это ключевой физический размер трубы.

Толщина стенки: Толщина стенки трубы относится к фактической физической толщине стенки трубы. В стандарте ASME B36.19 толщина стенки труб из нержавеющей стали стандартизирована по размеру труб и должна иметь суффикс «S» для отличия от труб из углеродистой стали (B36.10).

Внутренний диаметр (ID): Внутренний диаметр — это фактическое физическое измерение внутренней окружности стенки трубы. Это не стандартизированное обозначение, а скорее расчетная величина:

• ID = OD – (2 x толщина стенки)

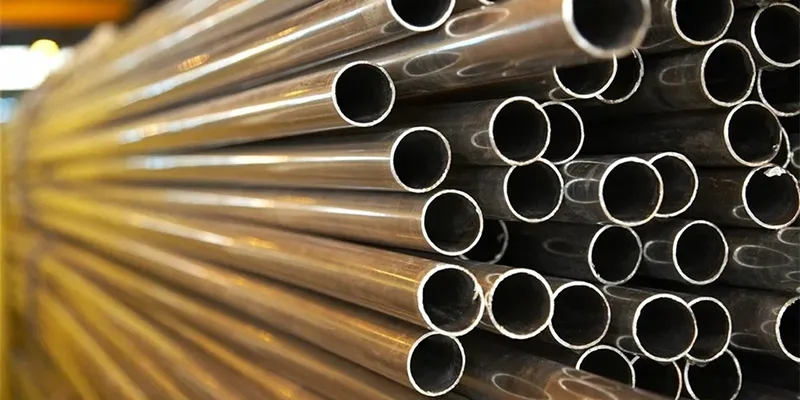

SCH Для Размеров Труб Из Труба Нержавеющая

«SCH» — это таблица размеров Труба нержавеющая. Это стандартизированная система, используемая для определения толщины стенок труб относительно их номинального размера. Разработанная Американской ассоциацией стандартов, таблица содержит диапазон от SCH 5 до SCH XXS в крайнем случае.

SCH не является прямым измерением. Это код, обозначающий стандартизированную толщину стенки трубы для данного номинального размера трубы (NPS). SCH слабо коррелирует с давлением, которое может выдерживать труба. Более высокие значения SCH обычно означают более толстые стенки и более высокое давление.

Формула, лежащая в основе SCH, получена из исторических стандартов:

SCH = \frac{1000 \times P}{S}

• P: максимально допустимое рабочее давление (фунты на квадратный дюйм)

• S: допустимое напряжение материала трубы (фунты на квадратный дюйм)

Это означает, что две трубы с одинаковым номером SCH будут иметь разную фактическую толщину стенок для разных размеров NPS, но схожую способность выдерживать давление.

Одинаковый NPS + одинаковый SCH = одинаковый OD, но трубы с одинаковым NPS имеют одинаковый внешний диаметр (OD), независимо от SCH. Более толстые стенки (более высокий SCH) уменьшают внутренний диаметр (ID).

Пример 1: Размеры стальных труб Schedule 40

Стальные трубы Schedule 40 — это трубы из углеродистой/легированной стали с толщиной стенок, соответствующей стандарту ASME B36.10. Они относятся к классу стандартной массы (STD) и широко используются в промышленных трубопроводных системах среднего и низкого давления.

SCH 40 — это средняя толщина стенки, между SCH 10 и SCH 80. При одинаковом NPS SCH 40 имеет более тонкую стенку, чем SCH 80, но более толстую, чем SCH 10.

Пример 2: Размеры стальных труб Schedule 80

​

Стальные трубы Schedule 80 — это толстостенные трубы из углеродистой стали, стандартизированные в соответствии с ASME B36.10 для применения в условиях высокого давления и высоких нагрузок.

Как Получить Расценки На Трубы Из Труба Нержавеющая?

Например: ASTM B163 Incoloy 825 бесшовные трубы, внешний диаметр = 25,4 мм, толщина стенки = 2,11 м, длина = 6000 мм, количество = 100 шт.

• Наличие и срок поставки.

• Сертификат испытаний завода (MTC).

• Страна происхождения / название завода.

• Цена (FOB) и спецификация упаковки.

• Фотография для справки, если имеется.

Или: Труба SMLS ALLOY C276, размер: 6″, SCH 40S, количество 6 м.
