Если вы подбираете трубы для систем высокого давления, химических производств или любых других объектов, где использование тонкостенных труб недопустимо, спецификация Schedule 80 станет одной из первых, с которой вы столкнетесь. Но что именно означает обозначение Schedule 80? Какое давление способны выдержать такие трубы? Сколько они стоят? И как определить, является ли этот вариант оптимальным выбором для вашего проекта? В этом руководстве вы найдете ответы на все эти вопросы, подкрепленные реальными данными, сравнительными таблицами и практическими рекомендациями.

Основные Выводы

Трубы стандарта Schedule 80 имеют более толстую стенку по сравнению с трубами Schedule 40 при том же номинальном размере трубы (NPS), но при сохранении того же наружного диаметра.

Увеличенная толщина стенки означает более высокие показатели допустимого давления, больший вес, меньший внутренний диаметр и более высокую стоимость.

Трубы из нержавеющей стали стандарта Schedule 80, как правило, выдерживают давление в диапазоне 1500–4000 psi (фунтов на квадратный дюйм) в зависимости от марки стали и размера; трубы из углеродистой стали — от 2000 до 6000+ psi.

Согласно требованиям большинства нормативных документов в области трубопроводов, использование труб стандарта Schedule 80 является обязательным в тех случаях, когда на трубах нарезается резьба.

Стоимость труб варьируется в диапазоне: примерно 2–8 долл./фут для ПВХ-труб, 8–35 долл./фут для труб из углеродистой стали и 25–120 долл./фут для труб из нержавеющей стали — в зависимости от размера и марки материала.

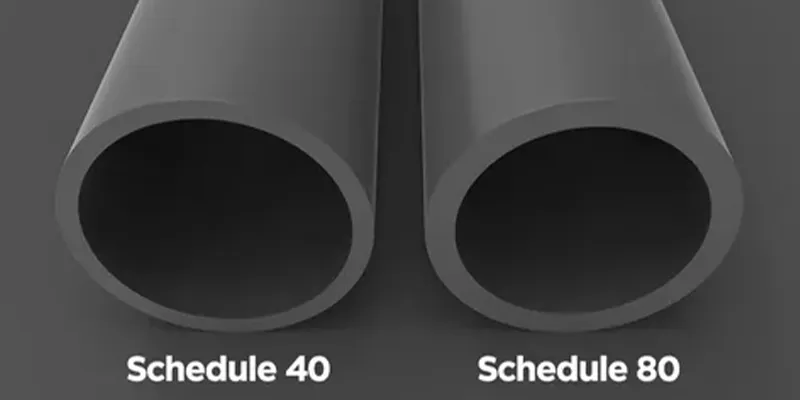

Что Означает Обозначение «Schedule 80»?

Термин «schedule» (график/стандарт) в контексте трубопроводов обозначает толщину стенки трубы. Это обозначение является частью стандартизированной системы классификации, разработанной организациями ANSI и ASME.

Формула, лежащая в основе числовых значений «schedule», выглядит следующим образом:

Номер Schedule = (P / S) × 1000

Где:

P = Внутреннее рабочее давление (в psi)

S = Допустимое напряжение материала (в psi)

Проще говоря: чем выше числовое значение Schedule, тем толще стенка трубы и тем более высокое давление она способна безопасно выдерживать.

Для всех стандартов труб (всех значений Schedule) справедливы три основных правила:

Наружный диаметр (OD) всегда остается неизменным для труб заданного номинального размера (NPS) — независимо от значения Schedule.

Толщина стенки увеличивается по мере роста числового значения Schedule.

Внутренний диаметр (ID) уменьшается по мере увеличения толщины стенки.

Эти факторы имеют критически важное значение при подборе соединительных элементов (фитингов), расчете расхода рабочей среды или при сравнении двух труб одного номинального размера, но относящихся к разным стандартам Schedule.

Толщина Стенки и Размеры Труб Schedule 80

В следующей таблице приведены размеры труб Schedule 80 согласно стандартам ASME B36.10M (для углеродистой и легированной стали) и ASME B36.19M (для нержавеющей стали).

Размеры труб Schedule 80 — Полный диапазон типоразмеров

Schedule 80 против Schedule 40 — Сравнение Толщины Стенок

Преимущество труб типоразмера Schedule 80 по толщине стенки по сравнению с Schedule 40 возрастает с увеличением номинального диаметра трубы (NPS): при диаметре 8 дюймов трубы Schedule 80 содержат на 55% больше материала стенки и весят на 52% больше в пересчете на единицу длины.

Расчетное Рабочее Давление Для Труб Schedule 80

Расчетное рабочее давление является важнейшим эксплуатационным параметром для любой трубопроводной системы, работающей под давлением. Максимально допустимое рабочее давление (MAWP) зависит от трех факторов: толщины стенки, диаметра трубы и допустимого напряжения для материала.

Основная формула для расчета кольцевого напряжения (в приближении тонкостенных труб согласно стандарту ASME B31.3):

P = (2 × S × t) / D

Где:

P = Внутреннее давление (psi)

S = Допустимое напряжение для материала при рабочей температуре (psi)

t = Толщина стенки (дюймы)

D = Наружный диаметр (дюймы)

Расчетное Рабочее Давление Для Труб Из Углеродистой Стали Schedule 80 (марка A106 Grade B, 70°F)

Примечание: Приведенные значения являются ориентировочными. Всегда уточняйте их у своего инженера, используя соответствующую редакцию нормативного документа (ASME B31.1, B31.3 или B31.9) и актуальные значения допускаемых напряжений для используемых материалов.

Допускаемое Рабочее Давление Для Труб Из Нержавеющей Стали Schedule 80

Допускаемые напряжения для нержавеющих сталей при комнатной температуре ниже, чем для углеродистой стали марки A106B; следовательно, допускаемое рабочее давление для труб из нержавеющей стали также ниже, несмотря на идентичную толщину стенки.

Источник: ASME B31.3, Таблица A-1 — допустимые напряжения для отдельных марок материалов при температуре 100°F (38°C). При повышенных температурах значения снижаются — см. раздел о температурном снижении допустимых параметров ниже.

Влияние Температуры На Допустимое Рабочее Давление

По мере повышения температуры допустимое напряжение материала снижается, и, соответственно, падает максимальное давление, которое трубопровод может безопасно выдерживать. Это один из факторов, который при выборе трубопроводов упускается из виду наиболее часто.

При температуре 600°F материал A106 Grade B сохраняет лишь 78% от допустимого напряжения, характерного для комнатной температуры; это напрямую влечет за собой снижение допустимого рабочего давления в той же пропорции. При эксплуатации в условиях высоких температур всегда выполняйте перерасчет допустимого рабочего давления с учетом фактической рабочей температуры.

Допустимое Рабочее Давление Для Труб Из ПВХ Schedule 80

Трубы из ПВХ (Schedule 80) относятся к неметаллическим материалам и имеют значительно более низкие показатели допустимого рабочего давления по сравнению со стальными трубами; тем не менее, они широко применяются в системах отвода химических стоков, ирригации, а также в технологических трубопроводах низкого давления.

Допустимое рабочее давление ПВХ резко снижается с повышением температуры. При температуре 140°F (60°C) номинальное давление составляет всего 30% от значения, характерного для комнатной температуры. Трубы из ПВХ стандарта Schedule 80 не пригодны для эксплуатации в паровых средах или в условиях высоких температур.

Свойства Материала Труб Стандарта Schedule 80

Механические и физические свойства материала труб определяют их эксплуатационные характеристики в условиях воздействия давления, температуры и коррозии.

Механические свойства — распространенные материалы труб стандарта Schedule 80

Сравнение Физических Свойств

Справочник Цен На Трубы Schedule 80

Цены на трубы колеблются в зависимости от ситуации на рынках сырья, условий глобальных поставок и объема заказа. Приведенные ниже цифры отражают типичные цены производителей или дистрибьюторов по состоянию на начало — середину 2025 года и предназначены исключительно для целей бюджетирования. Для осуществления фактических закупок всегда запрашивайте актуальное коммерческое предложение.

Цены На Трубы Из Углеродистой Стали Schedule 80 (ASTM A106 Grade B, бесшовные)

Цена На Бесшовную Трубу Из Нержавеющей Стали (Schedule 80, ASTM A312)

Цена Трубы ПВХ Schedule 80

Трубы Schedule 80 или Schedule 40: Что Выбрать?

Это самый распространенный вопрос при выборе труб. Ответ полностью зависит от конкретного применения.

Трубы Schedule 80: Применимые Стандарты и Нормы

Понимание применимых стандартов гарантирует, что вы закажете правильный материал и получите необходимые сертификаты с доставкой.

Коррозионная Стойкость Труб Schedule 80 в Зависимости От Материала

Толщина стенки (график) влияет на срок службы трубы в агрессивной среде. Более толстая стенка означает, что материала достаточно до того, как толщина стенки уменьшится до уровня ниже минимально необходимой, но базовая коррозионная стойкость все равно зависит от марки материала.

В агрессивных средах дополнительная толщина стенки по стандарту Schedule 80 продлевает срок службы, но выбор правильного сорта материала всегда важнее, чем увеличение толщины стенки.

Часто Задаваемые Вопросы

В: Каково номинальное давление 2-дюймовой трубы из углеродистой стали Schedule 80 (марка A106 Grade B)?

Для бесшовной трубы ASTM A106 Grade B диаметром 2 дюйма (NPS) толщина стенки Schedule 80 составляет 0,218 дюйма, наружный диаметр — 2,375 дюйма, а допустимое напряжение при комнатной температуре — 15 000 psi. Используя формулу кольцевого напряжения, максимально допустимое рабочее давление (MAWP) составляет приблизительно 2752 psi. При температуре 400°F допустимое напряжение падает до приблизительно 14 400 psi, снижая MAWP примерно до 2644 psi.

В: Каково номинальное давление 2-дюймовой трубы из нержавеющей стали Schedule 80 (316L)?

Для трубы ASTM A312 TP316L с сечением 2 дюйма (NPS) и шкалой Schedule 80 допустимое напряжение при 70°F составляет 16 700 psi согласно таблице A-1 стандарта ASME B31.3. Максимально допустимое рабочее давление (MAWP) составляет приблизительно 3063 psi — выше, чем у трубы A106 Grade B того же размера и шкалы, поскольку у 316L более высокое допустимое значение напряжения.

В: Каково номинальное давление трубы из ПВХ Schedule 80?

При комнатной температуре (73°F) номинальное давление ПВХ Schedule 80 варьируется от 850 psi при 1/2 дюйма (NPS) до 280 psi при 6 дюймах (NPS). При 140°F (60°C) эти показатели снижаются примерно до 30% от значений при комнатной температуре. ПВХ Schedule 80 не подходит для работы с паром или при высоких температурах.

В: Всегда ли труба Schedule 80 прочнее, чем труба Schedule 40?

Да — при любом номинальном диаметре трубы толщина стенки по стандарту Schedule 80 всегда больше, чем по стандарту Schedule 40, что означает более высокие номинальные давления, большую устойчивость к внешним нагрузкам и больший запас по коррозионной стойкости. Наружный диаметр идентичен; различаются только толщина стенки и внутренний диаметр.

В: Почему для резьбовых соединений труб требуется стандарт Schedule 80?

Нарезание резьбы врезается в стенку трубы. Для резьбы NPT на трубе диаметром 1 дюйм удаляется примерно 0,057 дюйма стенки. По стандарту Schedule 40 на трубе диаметром 1 дюйм толщина стенки составляет 0,133 дюйма, оставляя после нарезания резьбы всего 0,076 дюйма — что во многих нормах считается недостаточным. По стандарту Schedule 80 толщина стенки составляет 0,179 дюйма, оставляя 0,122 дюйма — гораздо более достаточный запас прочности. Большинство норм по трубопроводам (ASME B31.1, B31.3) предписывают минимальный размер трубы Schedule 80 для резьбовых металлических труб.

В: Насколько тяжелее труба Schedule 80 по сравнению с Schedule 40?

В небольших размерах от 1/2″ до 1″, труба Schedule 80 примерно на 25–35% тяжелее на фут, чем труба Schedule 40. В больших размерах от 6″ до 8″, разница возрастает до 50–55%. Эта разница в весе имеет значение для проектирования несущих конструкций, затрат на монтажные работы и транспортных расходов на крупных проектах.

В: Каков внутренний диаметр (ID) трубы Schedule 80 диаметром 4 дюйма?

Внешний диаметр (OD) трубы NPS диаметром 4 дюйма всегда составляет 4,500 дюйма, независимо от Schedule. Для Schedule 80 толщина стенки составляет 0,337 дюйма, что дает внутренний диаметр 4,500 – (2 × 0,337) = 3,826 дюйма. Для сравнения, труба Schedule 40 того же размера имеет внутренний диаметр 4,026 дюйма — примерно на 0,2 дюйма больше.

В: Можно ли использовать трубы из нержавеющей стали Schedule 80 для работы с высокотемпературным паром?

Да, при условии выбора подходящей марки стали. Для работы с паром при температуре до 750°F (340°C) предпочтительнее использовать нержавеющую сталь марок 321 или 347, чем 304/316, чтобы предотвратить сенсибилизацию. Номинальное давление необходимо пересчитать при фактической рабочей температуре, используя допустимое напряжение, указанное в соответствующем стандарте. Стандарт ASME B31.1 регулирует трубопроводы для энергетических установок, включая паропроводы.
