Отвод длинный радиус используются для изменения направления трубопроводов. Их радиус изгиба в 1,5 раза превышает номинальный диаметр трубы (R = 1,5D). По сравнению со стандартными отводами с коротким радиусом (R = 1,0D), больший радиус изгиба позволяет жидкостям менять направление более плавно при прохождении через отвод, что значительно снижает гидравлическое сопротивление, потери давления, турбулентность и износ. Они широко используются в системах транспортировки жидкостей и сыпучих материалов под высоким давлением и с высокой скоростью в таких отраслях, как химическая, энергетическая и фармацевтическая промышленность. Материалы для изготовления включают нержавеющую, углеродистую и легированную сталь.

В этой статье JN познакомит вас со всеми темами, связанными с отвод длинный радиус.

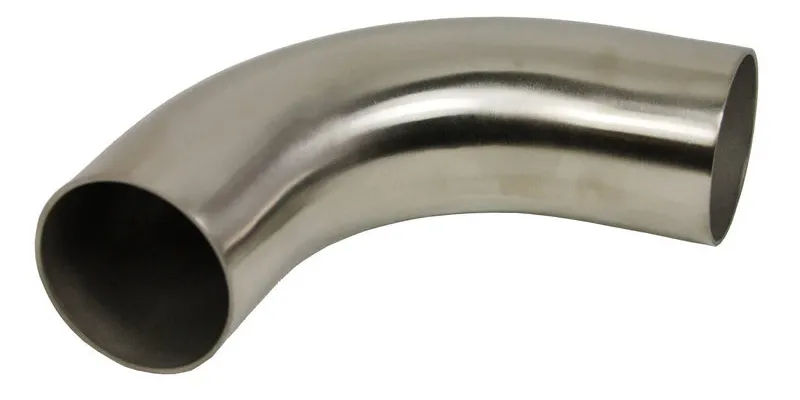

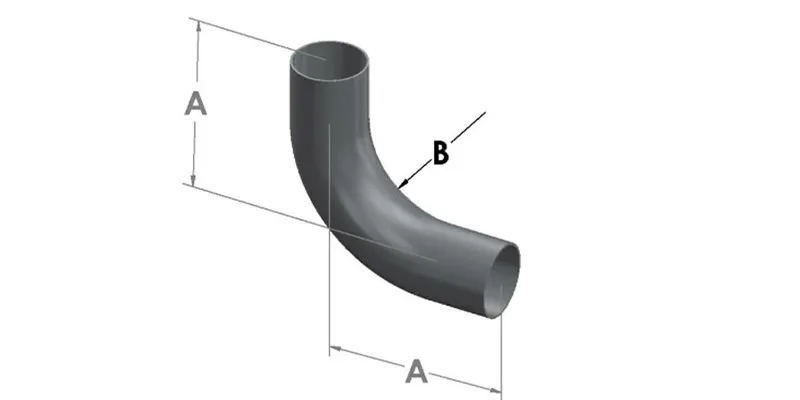

Типы Отвод Длинный Радиус

Отвод Длинный Радиус классифицируются в основном по углу изгиба.

90° Отвод Длинный Радиус: Это наиболее распространённый и широко используемый тип с углом изгиба 90° и радиусом изгиба по оси, равным 1,5 номинального диаметра трубы. Он используется для изменения направления трубопровода под прямым углом. Его плавный изгиб эффективно снижает сопротивление потоку, падение давления, турбулентность и эрозию, что делает его особенно подходящим для высокоскоростных потоков, условий работы с твердыми частицами или там, где требуются низкие потери энергии.

45° Отвод Длинный Радиус: Это отвод имеет угол изгиба 45° и радиус изгиба по оси 1,5D. Он используется, когда требуется более плавное, плавное изменение направления. По сравнению с 90°, он обеспечивает меньшее падение давления и гидравлическое сопротивление. Он часто используется в трубопроводных системах, где требуются плавные переходы, когда пространство позволяет использовать более длинные отводы или когда требуются особые углы.

180° Отвод Длинный Радиус: этот отвод обеспечивает полную смену направления и имеет радиус изгиба по центральной линии 1,5D. Он в основном используется для узких U-образных контуров, таких как коллекторы теплообменников, байпасы насосов или там, где требуется вернуть трубы в исходное положение. Большой радиус обеспечивает лучшие характеристики потока по сравнению с 180° отвод короткий радиу, но при этом занимает относительно больше места.

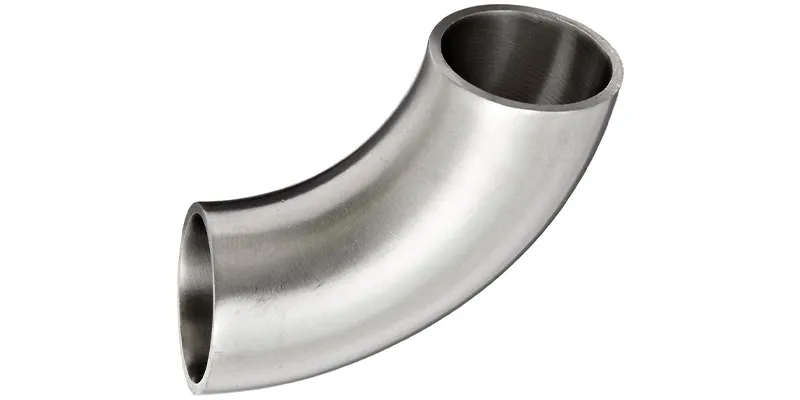

Отвод Длинный Радиус Размеры

Основной характеристикой отвода с Отвод Длинный Радиус является постоянный радиус изгиба, равный 1,5 номинального диаметра трубы.

Критическим установочным размером является расстояние от центра до конца (C-E), которое представляет собой перпендикулярное расстояние от осевой линии отвода до плоскости любого конца. C-E Отвод Длинный Радиус 90° составляет 1,5D, тогда как C-E Отвод Длинный Радиус 45° составляет 0,625 × 1,5D, что приблизительно равно 0,94D.

Размеры стандартизированы в соответствии с ASME B16.9 и охватывают номинальные размеры труб от ½” до 48″.

ASME B16.9 90 Градусов Отвод Длинный Радиус

ASME B16.9 45 Градусов Отвод Длинный Радиус

ASME B16.9 180 Градусов Отвод Длинный Радиус

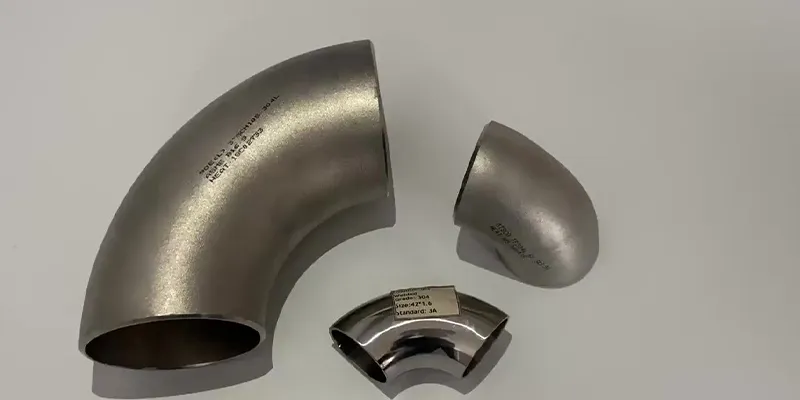

Отвод Длинный Радиус Vs Отвод Короткий

1. Радиус изгиба

Радиус центральной линии колена с Отвод Длинный Радиус в 1,5 раза превышает номинальный диаметр трубы (1,5D), что обеспечивает плавный изгиб и значительно снижает турбулентность жидкости. Колено с Отвод Короткий радиус, радиус которого составляет всего 1,0 раза номинальный диаметр трубы (1,0D), имеет более резкий изгиб и может легко вызвать удар жидкости и внезапное увеличение перепада давления.

2. Гидродинамика

Колена с Отвод Длинный Радиус обеспечивают плавный поворот, что приводит к низкому сопротивлению жидкости и падению давления, благодаря чему они подходят для высокоскоростных жидкостей, содержащих твердые частицы или склонных к образованию накипи. Колена с Отвод Короткий радиус из-за резкого изменения направления создают сильную турбулентность и высокое падение давления, поэтому они подходят только для чистых жидкостей с низким давлением и низким расходом, таких как вода и воздух комнатной температуры.

3. Требования к пространству

Компактная конструкция колен с Отвод Короткий радиус экономит место при установке и подходит для ограниченных пространств. Колена с большим радиусом изгиба требуют большего расстояния при прокладке и могут не подходить для применения в условиях ограниченного пространства.

4. Износ и срок службы

Мягкий изгиб колен с Отвод Длинный радиус удар жидкости, уменьшая эрозию стенок трубы и продлевая срок службы. Резкий изгиб колен с Отвод Короткий радиус к концентрации жидкости на внешней стороне изгиба, что может увеличить скорость износа более чем в 2 раза в абразивных средах, что требует частой замены.

5. Сценарии применения

Колена с Отвод Длинный радиус являются предпочтительным выбором для высоконапорных, высокотемпературных и коррозионных применений, соответствующих строгим стандартам, таким как ASME B31.3. Колена с Отвод Короткий радиус используются только для вспомогательных трубопроводов низкого давления или дренажа, таких как водопроводные трубы зданий и вентиляционные каналы.

6. Стоимость и техническое обслуживание

Колена с Отвод Короткий радиус более низкую цену за единицу, но их более высокая степень износа может привести к более высоким долгосрочным затратам на техническое обслуживание. Колена с Отвод Длинный радиус более высоких начальных инвестиций, но их низкое энергопотребление, длительный срок службы и сокращение времени простоя делают их более рентабельными в долгосрочной перспективе.
