ASTM B474 — это стандартная спецификация ASTM для труб из никеля и никелевых сплавов, сварных электрической сваркой. Последней версией является ASTM B474/B474M-19 (2023). Стандарт классифицирует трубы по пяти типам: тип 1, тип 2, тип 3, тип 4 и тип 5. Он устанавливает строгие требования к производственным процедурам, допускам по размерам и механическим свойствам. Он также требует полного радиографического контроля сварных швов для классов 1, 3 и 4, в то время как для класса 5 требуется частичный контроль.

UNS N06022 (Хастеллой C22 или 2.4602) — никелевый сплав с номинальным химическим составом из никеля, хрома, молибдена, вольфрама и следов железа и кобальта. Этот сплав обладает превосходной коррозионной стойкостью, особенно к точечной коррозии, щелевой коррозии и коррозионному растрескиванию под напряжением.

ASTM B474 UNS N06022 Свойства EFW Труб

Производство и контроль труб UNS N06022, сварных электросваркой, осуществляется в соответствии с рядом стандартов и спецификаций. Общие спецификации продукции включают ASTM B474 (EFW труб), ASTM B619 (сварные трубы) и ASTM B626 (сварные трубы).

Коррозионная стойкость

UNS N06022 EFW труб, содержат молибден, хром и вольфрам, что делает их высокоустойчивыми к воздействию хлорид-ионов, а вольфрам повышает общую коррозионную стойкость.

Hastelloy C22 обладает превосходной коррозионной стойкостью по сравнению с такими сплавами, как C276 и C4, что делает его идеальным выбором для работы с влажным хлором, гипохлоритами, растворами диоксида хлора и высококонцентрированными хлоридами.

Высокая прочность

С точки зрения механических свойств, EFW труб UNS N06022 обладают пределом прочности на разрыв не менее 690 МПа, пределом текучести не менее 283 МПа и удлинением более 40%.

Это сочетание прочности и вязкости обеспечивает структурную целостность трубы под давлением, облегчая при этом монтаж и обработку на месте. Растворная обработка сплава дает однородную аустенитную однофазную структуру, повышая его коррозионную стойкость и механические свойства.

Отличная свариваемость

Материал UNS N06022 обладает отличными свариваемыми свойствами. В процессе производства труб, сварных электрическим способом, контролируется тепловой ввод и последующая обработка, чтобы обеспечить одинаковую коррозионную стойкость сварного шва и основного материала. Качество сварки должно соответствовать соответствующим стандартам (таким как ASTM B619/B626 для труб, сварных из никелевого сплава), обеспечивая полное проплавление и проведение необходимых неразрушающих испытаний.

Термическая стабильность и высокотемпературные характеристики

EFW труб UNS N06022 сохраняют отличную структурную стабильность и коррозионную стойкость даже при высоких температурах. Их температура плавления составляет от 1325 °C до 1370 °C. Сплав устойчив к окислению при высоких температурах и сохраняет стабильные характеристики даже при длительном воздействии умеренных и высоких температур.

Однако прочность и коррозионная стойкость могут ухудшаться при температурах от 600 °C до 1100 °C. Поэтому для применения при высоких температурах следует выбирать сварные трубы, соответствующие конкретной температуре и окружающей среде.

Легкость обработки и формовки

EFW труб UNS N06022, обладают отличными свойствами холодной обработки в растворенном состоянии, что позволяет выполнять холодное гибление, монтаж компенсаторов и другие операции формовки. Для механической обработки рекомендуется использовать твердосплавные инструменты со скоростью вращения 90-110 футов в минуту. Допустима сухая или обычная обработка с использованием охлаждающей жидкости.

Типы Никелевых EFW Труб ASTM B474

В следующей таблице приведены основные типы и основные характеристики в соответствии со стандартом ASTM B474 для быстрого ознакомления:

ASTM B474 UNS N06022 Технические Условия На EFW Труб

Стандарт ASTM B474 применяется к:

• Номинальный диаметр трубы (NPS): 1/8« – 48».

• Номинальный внешний диаметр: 8″ (203 мм) и менее.

• Обычная толщина стенок: серии 5S, 10S, 40S, 80S и т. д.

• Допуск по размерам: ±0,5 % или менее.

• Формы труб, сварных электрической сваркой по стандарту ASTM B474: круглые, квадратные, прямоугольные и специальные формы.

• Формы концов: гладкие, скошенные и резьбовые.

• Длина: настраиваемая.

ASTM B474 UNS N06022 Состав

​

ASTM B474 UNS N06022 EFW Труб Цена

Цены на EFW Труб ASTM B474 Hastelloy C22 не являются едиными. Стоимость в значительной степени зависит от конкретных спецификаций заказа, сырья, стандартов производства и рыночных условий. Ниже приведен ориентировочный прайс-лист.

ASTM B474 UNS N06022 Хастеллой C22 EFW Труб Процесс Производства

Подготовка Материала

Листы или полосы из сплава UNS N06022 готовятся в соответствии с ASTM B575. Затем листы точно разрезаются и обрезаются до определенной ширины, необходимой для получения труб заданного диаметра. Качество кромок разрезов контролируется, чтобы избежать таких дефектов, как заусенцы и зазубрины.

Формовка и сварка

Нарезанная лента проходит через ряд формовочных валков, где она постепенно сворачивается в круглую трубу с открытым зазором. Затем происходит сварка. Для UNS N06022 обычно используется сварка TIG или плазменная сварка.

Сварка выполняется в среде инертного газа, чтобы предотвратить окисление металла сварного шва при высоких температурах и обеспечить полное проварение. Параметры сварки строго контролируются для обеспечения качества сварного шва.

Подготовка сварного шва и термообработка

После сварки армирование сварного шва на внешней стенке трубы немедленно удаляется и шлифуется для получения гладкой внутренней и внешней поверхности. Важно отметить, что сварная труба подвергается термообработке раствором с последующим быстрым охлаждением. Этот процесс эффективно устраняет сенсибилизацию и восстанавливает оптимальную коррозионную стойкость и механические свойства сварной трубы. Это критически важный этап для обеспечения ее долгосрочной стабильности в агрессивных коррозионных средах.

Калибровка и выпрямление

После термообработки сварная труба подвергается легкой холодной деформации с помощью матриц или валков. Это делается для контроля допусков по внешнему диаметру и толщине стенки готовой трубы, устранения овальности или изгиба и обеспечения соответствия строгим требованиям к точности размеров, указанным в стандарте ASTM B474.

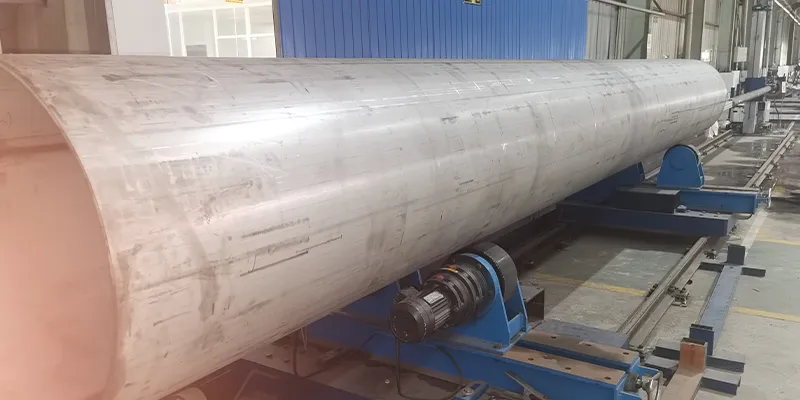

Отделка и испытания

Перед окончательной отгрузкой сварные трубы проходят серию отделочных работ и строгих испытаний. Отделка включает в себя травление для удаления поверхностного оксидного слоя и улучшения внешнего вида. Испытания обычно включают:

• Неразрушающий контроль: например, вихретоковый контроль используется для быстрого выявления дефектов сварных швов, а радиографический контроль — для точной оценки качества внутренней поверхности сварного шва.

• Механические испытания: отбираются образцы для испытаний на растяжение с целью проверки соответствия их прочности, предела текучести и относительного удлинения требуемым спецификациям.

• Проверка размеров: с помощью прецизионных измерительных приборов тщательно проверяются диаметр, толщина стенки, округлость и длина трубы. Гидростатические испытания: на трубе проводится испытание под давлением для проверки ее давления и герметичности.

Каждая квалифицированная EFW труб ASTM B474 UNS N06022 должна сопровождаться подробной документацией по сертификации качества для обеспечения прослеживаемости.
