Фланцы ASTM B564 UNS N10276 — это трубные фитинги, изготовленные из Hastelloy C276 в соответствии со стандартом ASTM B564. Этот никелевый сплав содержит молибден, хром и вольфрам, что обеспечивает исключительную коррозионную стойкость, особенно к точечной коррозии, щелевой коррозии и коррозионному растрескиванию под напряжением.

Изготовленный методом ковки, Фланцы ASTM B564 UNS N10276 обладает механическими свойствами, включая минимальную прочность на разрыв 690 МПа, минимальный предел текучести 275 МПа и минимальное удлинение 40%. Он может быть изготовлен в различных типах в соответствии со стандартами, такими как ASME B16.5, включая фланцы с приварным соединением, фланцы с насадным соединением и глухие фланцы, для удовлетворения различных требований к соединению трубопроводов.

Технические Характеристики Фланцы ASTM B564 UNS N10276

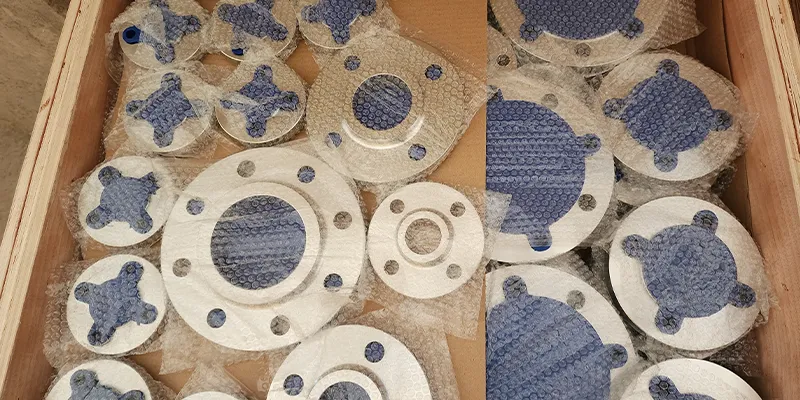

Размерные характеристики Фланцы ASTM B564 UNS N10276 (Hastelloy C276) в основном соответствуют общим стандартам для трубных фланцев, таким как ASME B16.5. Их размеры определяются совместно номинальным диаметром (DN/NPS) и номинальным давлением (класс).

В связи с широким диапазоном номинальных значений давления и технических характеристик в приведенной ниже таблице обобщены основные параметры технических характеристик, определения и соответствующие им значения для различных номинальных значений давления.

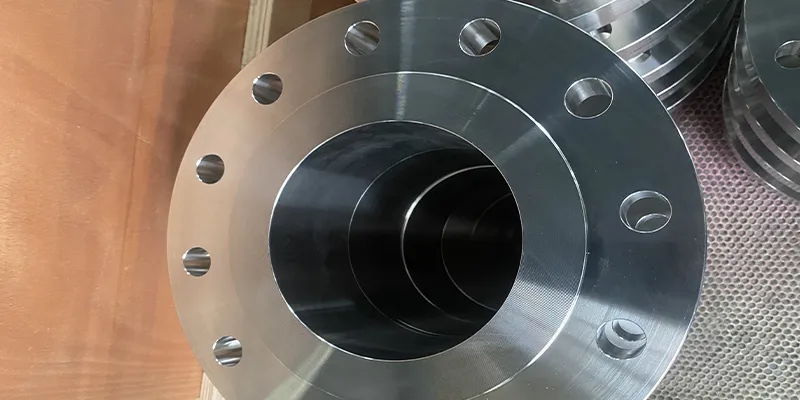

SB B564 UNS N10276 Размеры Фланцы и Таблица

• Стандарты материалов: ASTM B564 / ASME SB564

• Стандарты размеров:

• • ANSI/ASME B16.5

• • ASME B16.47 Серии A и B

• • 48, BS4504, BS 10, EN-1092, DIN и т. д.

• Диапазон размеров: от ½ дюйма (15 NB) до 48 дюймов (1200 NB), с некоторыми ссылками, указывающими до 60 дюймов.

• Номинальное давление:

• • Американская серия (класс): 150, 300, 600, 900, 1500, 2500

• • Европейская серия (PN): PN6, PN10, PN16, PN25, PN40, PN64 и т. д.

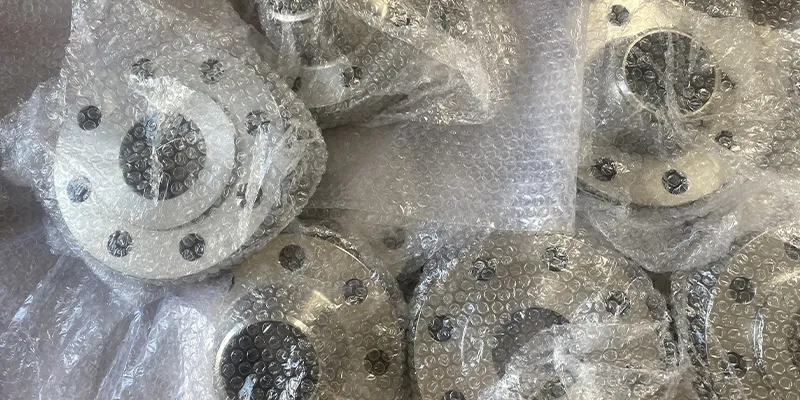

SB B564 UNS N10276 Типы Фланцы

Фланцы ASTM B564 UNS N10276 бывают различных типов, чтобы соответствовать разным давлениям, методам соединения и требованиям к установке. Основные типы следующие:

Фланцы с приварной шейкой: имеет коническую шейку для стыковой сварки с трубой. Такая конструкция распределяет нагрузку от шейки фланца на трубу, обеспечивая превосходную стойкость к механической усталости и циклическим тепловым нагрузкам.

Он особенно подходит для высоких температур, высокого давления и переменных условий, таких как высоконапорные трубопроводные системы в нефтехимической и энергетической промышленности. Производство обычно осуществляется в соответствии со стандартами, такими как ASME B16.5.

Фланцы с приварной шейкой: приваривается к наружной стенке трубы с помощью углового сварного шва. По сравнению с фланцами для стыковой сварки, он проще в установке и дешевле, что делает его подходящим для применения в условиях умеренного давления, частого демонтажа или ограниченного пространства.

Однако из-за более короткой шейки и другого способа соединения его несущая способность и сопротивление усталости, как правило, уступают Фланцы для стыковой сварки.

Фланцы с приварным соединением: трубы вставляются в отверстие фланца, после чего выполняется сварка с внешней стороны. Такая конструкция облегчает центрирование при монтаже и обеспечивает отличную герметичность. Обычно используется в трубопроводных системах высокого давления малого диаметра, таких как отводы приборов и линии отбора проб. Однако потенциальные зазоры у корней соединения делают его непригодным для применения в условиях, где возможна щелевая коррозия.

Фланцы с резьбой: они обеспечивают полностью бесконтактную сборку за счет непосредственного соединения внутренней резьбы с внешней резьбой трубы. Это делает их альтернативой традиционным сварным Фланцы, особенно подходящей для применений, где запрещены горячие работы, временных трубопроводов или соединений с использованием определенных специальных сплавов. Однако их герметичность может быть нарушена в условиях сильной вибрации или термоциклирования.

Слепой Фланцы: цельный Фланцы без центрального отверстия, в основном используемый для изоляции или уплотнения конца трубопроводной системы или отверстия после клапана для последующего технического обслуживания или расширения системы. Это один из типов фланцев с самым высоким номинальным давлением, который обычно используется для изоляции секций во время испытаний под давлением.

Таблица Веса Фланцы ASTM B564 UNS N10276

Вес Фланцы ASTM B564 UNS N10276 в первую очередь определяется их DN/NPS, PN/классом и конструкцией. В таблице ниже приведены значения веса фланцев различных спецификаций на основе общепринятых стандартов для фланцев (таких как ASME B16.5) и плотности Hastelloy.

В таблице ниже приведены теоретические оценки веса Фланцы ASTM B564 UNS N10276 при распространенных номинальных диаметрах и номинальном давлении. Все веса указаны в килограммах (кг).

JN ASTM B564 UNS N10276 Фланцы

WN Фланец

Фланец с нахлесточным соединением

SO Фланец

Фланец с отверстием

Фланец с резьбой

Кольцо

LWN Фланец

Пластинчатый фланец

Слепой фланец

SW Фланец

8-цифровой фланец

Диск

Свяжитесь со мной, чтобы узнать цену Фланцы!
