Сплав Inconel 625 применяется в диапазоне температур от сжиженного природного газа при -196 °C до окислительных атмосфер печей, приближающихся к 980 °C.

Диапазон рабочих температур сплава Inconel 625

Inconel 625 сохраняет пластичность и вязкость от -196 °C до предела непрерывного использования приблизительно 980 °C в чистых окислительных атмосферах, снижаясь до приблизительно 815 °C в восстановительных или сульфидизирующих средах. Выше примерно 650 °C ползучесть и разрушение становятся ограничивающим фактором для проектирования границ давления, и допустимые напряжения по коду ASME снижаются соответствующим образом. Отожжённое состояние сплава также подвержено документированному снижению ударной вязкости при комнатной температуре после длительного воздействия в диапазоне 540–760 °C — интервалу хрупкости, отличному от пределов окисления и ползучести, который покупатели должны учитывать отдельно.

Подробный разбор рабочих температурных границ Inconel 625 на уровне проектирования — криогенная вязкость, пределы окисления и сульфидизации, ползучесть, хрупкость и температурные ограничения кода ASME, регламентирующие оборудование под давлением.

Каков Полный Рабочий Температурный Диапазон Inconel 625?

Рабочий диапазон Inconel 625 охватывает приблизительно 1 175 °C — от -196 °C в криогенной службе сжиженного газа до приблизительно 980 °C в непрерывно окислительных атмосферах. Однако сплав ведёт себя неоднородно в этом диапазоне, поскольку четыре различных механизма (потеря вязкости при криогенных температурах, стабильность оксидной плёнки, сопротивление сульфидизации и разрушение от ползучести) каждый накладывают собственный верхний или нижний предел, и истинным ограничивающим фактором является тот, который первым вступает в силу для конкретных условий эксплуатации.

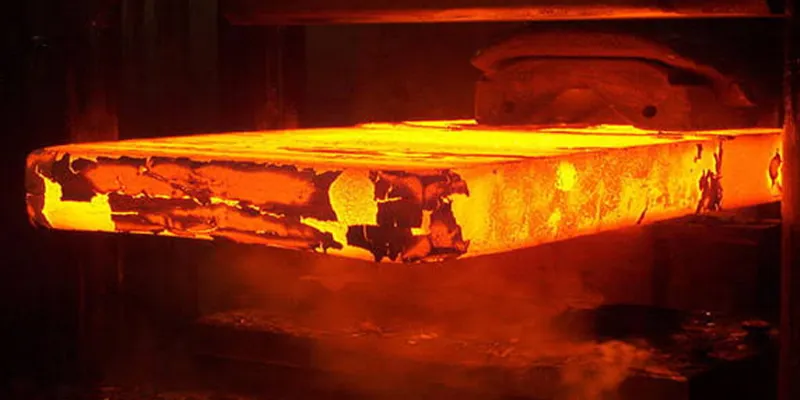

Каков полный рабочий температурный диапазон сплава Inconel?

Температурные пределы являются репрезентативными значениями, согласованными с руководством по Inconel 625 и опубликованными техническими данными Special Metals для UNS N06625. Фактическая допустимая рабочая температура для компонентов, удерживающих давление, регулируется применимым разделом кода ASME и классом материала — см. таблицу температурных пределов по коду далее в этой статье.

Как Inconel 625 Ведёт Себя В Криогенных Условиях?

Inconel 625 сохраняет превосходную пластичность и ударную вязкость при криогенных температурах вплоть до -196 °C, не имея температуры перехода от пластичного к хрупкому разрушению, со значениями ударной вязкости по Шарпи с V-образным надрезом, обычно превышающими 100 Дж (74 фт-фунт) — что делает его надёжным выбором для СПГ и других глубококриогенных применений без какой-либо специальной криогенной обработки.

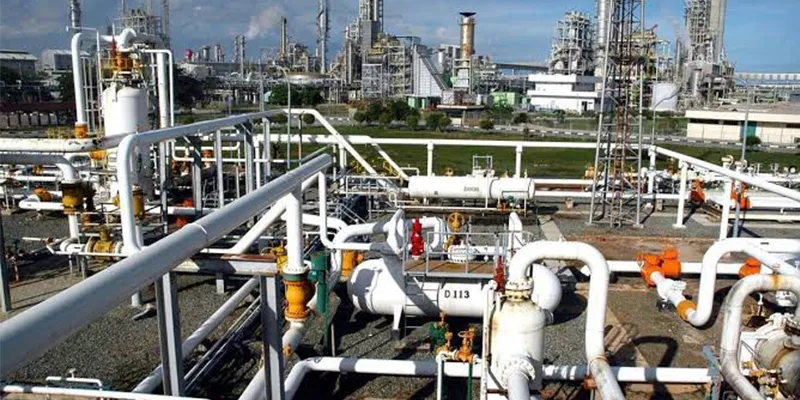

Как ведет себя Inconel 625 в условиях криогенных температур?

Это поведение является прямым следствием полностью аустенитной кристаллической структуры с гранецентрированной кубической (ГЦК) решёткой сплава. В отличие от ферритных или мартенситных сталей, которые претерпевают резкий переход от пластичного к хрупкому характеру разрушения при понижении температуры, ГЦК-металлы, такие как Inconel 625, вообще не проявляют этого перехода — вязкость снижается лишь незначительно, если вообще снижается, при падении температуры. Не требуется никакой специальной термической обработки или подготовки, помимо стандартного отжига на твёрдый раствор, для квалификации сплава для криогенной службы. Это одна из причин, по которой он напрямую конкурирует с аустенитными нержавеющими сталями в оборудовании для СПГ, обеспечивая при этом превосходную коррозионную стойкость против аминных растворителей, используемых для удаления кислых газов на стадии, предшествующей процессу сжижения.

Какова Максимальная Температура Непрерывного Использования В Окислительных Атмосферах?

Inconel 625 может использоваться непрерывно до приблизительно 980 °C в чистых окислительных атмосферах, поскольку его содержание хрома 20–23 % образует плотную, прочно сцеплённую оксидную плёнку из оксида хрома, которая действует как диффузионный барьер и эффективно останавливает дальнейшее окисление. Однако этот предел предполагает стабильные, нециклические условия, и термическая циклическая нагрузка существенно меняет картину.

При испытаниях на циклическое окисление Inconel 625 показывает ничтожное изменение массы при 980 °C даже после 1 000 часов непрерывного воздействия, что подтверждает стабильность оксидной плёнки в условиях постоянной высокой температуры. Риск на верхнем пределе этого диапазона заключается не в установившемся окислении, а в термической цикличности: повторяющиеся нагрев и охлаждение могут вызвать отслоение защитной оксидной плёнки из-за несоответствия коэффициентов теплового расширения между плёнкой и основным металлом.

После отслоения свежий металл обнажается, и окисление возобновляется с ускоренной скоростью до тех пор, пока не сформируется новая плёнка. Это означает, что компоненты, подверженные частым термическим циклам вблизи потолка 980 °C, должны иметь запас на прогрессивную потерю сечения, а не рассматриваться так, будто предел является жёсткой, постоянной границей.

Почему Рабочий Предел Снижается В Восстановительных И Сульфидизирующих Средах?

Предел температуры непрерывного использования снижается с приблизительно 980 °C до приблизительно 815 °C в восстановительных или сульфидизирующих атмосферах, потому что защитная оксидная плёнка из оксида хрома, которая так хорошо работает в окислительных условиях, сравнительно менее стабильна при наличии сероводорода или других восстановительных компонентов, что позволяет сульфидизационной коррозии развиваться под сплошной защитной плёнкой или вместо неё.

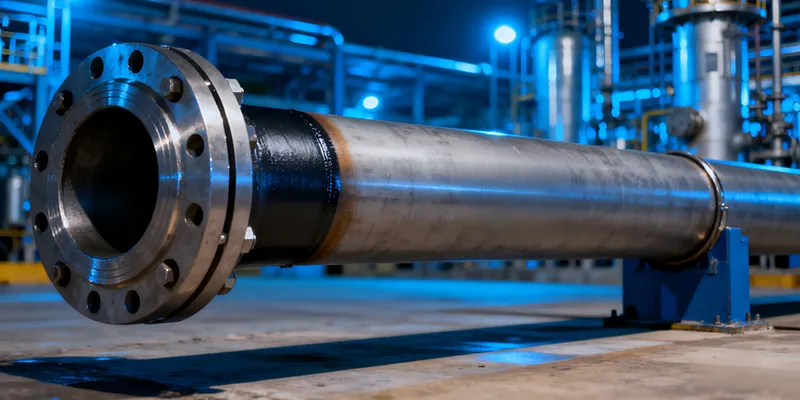

Почему предел чувствительности ухудшается в восстановительных и сульфидирующих средах?

Это различие имеет огромное значение в нефтехимических и нефтеперерабатывающих применениях, где рабочие атмосферы часто содержат как окислительные, так и восстановительные зоны, или переключаются между ними в условиях нарушений. Труба печи или термокарман, рассчитанный на службу при 980 °C в чистой атмосфере горения, может быть значительно перегрет при той же уставке, если состав технологического газа сместится в сторону восстановительной среды, содержащей H₂S.

Для непрерывной службы выше приблизительно 815 °C в сульфидизирующих средах сплавы с более высоким содержанием никеля, такие как Inconel 601 или 617 — которые разработаны с ещё большей стойкостью к этому конкретному механизму коррозии — обычно обеспечивают лучшую долговременную производительность, чем Inconel 625.

При Какой Температуре Ползучесть Становится Ограничивающим Фактором При Проектировании?

Для компонентов границ давления долговечность при разрушении от ползучести — а не стойкость к окислению — становится определяющим проектным ограничением выше приблизительно 650 °C (1200 °F). Именно поэтому ASME Section II, Part D публикует отдельные зависящие от времени значения допустимых напряжений для Inconel 625, которые учитывают поведение при длительной ползучести, а не просто масштабируют краткосрочные характеристики на растяжение.

Ползучесть — это медленная, зависящая от времени пластическая деформация, возникающая при удержании металла под постоянным напряжением при повышенной температуре — механизм, полностью отличный от коррозии или сульфидизации, который может определять срок службы компонента даже тогда, когда материал не проявляет видимой поверхностной деградации. Поскольку ползучесть зависит от времени, допустимое напряжение для компонента, рассчитанного на 100 000 часов службы, обязательно ниже, чем можно было бы предположить по краткосрочной прочности на растяжение при той же температуре.

Для высокотемпературных сосудов под давлением и трубопроводов, работающих выше приблизительно 650 °C, проектировщики должны обращаться к соответствующим таблицам зависящих от времени напряжений ASME Section II, Part D (или применимому код-кейсу) для материала Grade 2, и должны оценить, лучше ли подходит упрочняемый осаждением аналог, такой как Inconel 718 — или высокотемпературный твёрдорастворный сплав, такой как Inconel 617 — для конкретных требований по долговечности к ползучести.

Как Изменяются Предел Прочности И Предел Текучести С Температурой?

Inconel 625 сохраняет значительно большую долю своей прочности при комнатной температуре при повышенных температурах, чем углеродистые стали или стандартные аустенитные нержавеющие стали, поскольку твёрдорастворное упрочнение ниобием и молибденом продолжает препятствовать движению дислокаций даже тогда, когда тепловая энергия активирует дополнительные системы скольжения — хотя как предел прочности, так и предел текучести всё равно неуклонно снижаются с ростом температуры.

Типичные значения для отожжённого материала (Grade 1) по данным ASTM B443/B444 при повышенных температурах. Это типичные, а не минимальные гарантированные значения — используйте таблицы допустимых напряжений ASME Section II, Part D для проектирования границ давления, а не приведённые выше данные на растяжение.

Для применений, требующих гарантированной прочности при повышенных температурах ниже 650 °C, Inconel 625 может быть заказан в состоянии Grade 2 (отжиг + старение), которое повышает предел текучести при комнатной температуре примерно на 200–300 МПа по сравнению с Grade 1 за счёт выделения гамма-двойного-штриха (γ″) — метастабильной фазы Ni₃Nb. Однако эта обработка не подходит для температур выше приблизительно 650 °C по причинам, рассмотренным в следующем разделе.

Что Такое Интервал Хрупкости 540–760 °C И Как Он Влияет?

Inconel 625 в отожжённом состоянии (Grade 1) подвержен документированному снижению ударной вязкости при комнатной температуре после длительного воздействия в диапазоне 540–760 °C (1000–1400 °F) — явлению, отличному как от его поведения при ползучести, так и от его стойкости к окислению. Это означает, что компонент может пройти все соответствующие проверки на прочность и коррозию и тем не менее потерять пластичность, если он проводит длительное время в этом конкретном температурном диапазоне и впоследствии подвергается нагрузке при или около комнатной температуры.

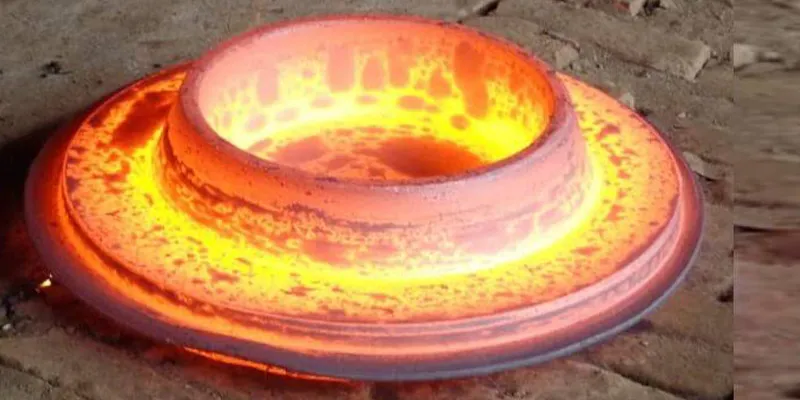

Что такое температурный интервал охрупчивания 540–760 °C и как он влияет на материал?

Эта хрупкость вызвана долговременным выделением вторичных фаз на границах зёрен во время длительного теплового воздействия в этом диапазоне — медленным процессом металлургического старения, а не внезапным режимом разрушения. Практическое значение состоит в том, что компоненты, которые лишь кратковременно проходят через этот температурный диапазон при пуске или остановке, обычно не подвержены риску; проблема касается именно оборудования, которое находится в этом диапазоне в течение длительных периодов в эксплуатации. Это отдельное соображение от интервала сенсибилизации, актуального для сварки, хотя два температурных диапазона перекрываются.

Проектировщики, выбирающие Inconel 625 для оборудования, которое будет работать непрерывно в этом диапазоне — например, определённые трубы теплообменников и компоненты печей — должны оценить, будет ли оборудование также подвергаться механическим нагрузкам или ударным воздействиям при или около комнатной температуры во время остановок, осмотров или транспортировки, поскольку именно в этих условиях данная хрупкость фактически проявляется как проблема.

Каковы Температурные Пределы По Коду ASME В Зависимости От Раздела И Класса?

Максимальная допустимая проектная температура для оборудования под давлением из Inconel 625 зависит как от раздела кода ASME, регулирующего компонент, так и от того, поставляется ли материал в состоянии Grade 1 (отожжённый) или Grade 2 (отжиг на твёрдый раствор). Grade 2, как правило, квалифицируется для более высоких температурных пределов, поскольку его термическая обработка специально направлена на сопротивление ползучести и разрушению.

Температурные пределы согласно ASME Section II, Part D (Table 1B и Table 2B) и применимым код-кейсам ASME для UNS N06625. Всегда сверяйтесь с действующей редакцией кода и любым проектным код-кейсом, так как пределы и ссылочные таблицы периодически пересматриваются. Материал Grade 2 не является универсально доступным — бесшовные трубы и трубки B444 в состоянии Grade 2 могут иметь более длительные сроки поставки, чем материал Grade 1.

Здесь также необходимо раннее согласование закупок и проектных намерений: проектная команда, специфицирующая материал Grade 1 из соображений стоимости или доступности, в то время как проектная основа процесса предполагает температурные пределы Grade 2, создаёт несоответствие, которое гораздо дешевле обнаружить на этапе спецификации, чем на этапе пусконаладки. Как illustrates одна повторяющаяся тема в высокотемпературных проектах с Inconel 625, труба и трубка Grade 2 (отжиг на твёрдый раствор) может быть сложнее в быстром приобретении, чем более широко доступный отожжённый материал Grade 1 — фактор сроков поставки, который стоит подтвердить с поставщиком до окончательного утверждения высокотемпературной проектной основы.

Требуется Ли Inconel 625 Специальная Термическая Обработка Для Высокотемпературной Службы?

Большинство компонентов из Inconel 625 для высокотемпературной службы требуют только стандартного отжига на твёрдый раствор, а не специальной высокотемпературной термической обработки. Ключевое решение заключается в выборе между состоянием Grade 1 (отожжённый) и Grade 2 (отжиг + старение) на основе фактической рабочей температуры, поскольку применение неправильного класса может либо недодать по прочности, либо поставить под угрозу долговременную стабильность в эксплуатации.

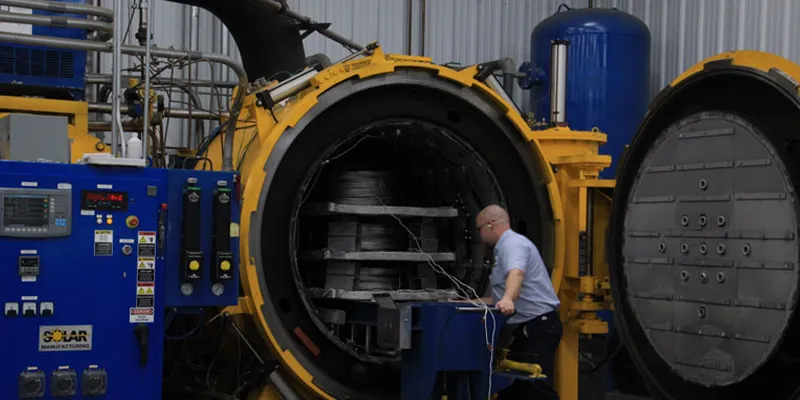

Inconel 625 требует специальной термообработки для эксплуатации при высоких температурах

1. Grade 1 (отжиг на твёрдый раствор): стандартное состояние для большинства применений, включая практически всю службу выше 650 °C, поскольку термообработка старения Grade 2 не стабильна при этих температурах.

2. Grade 2 (отжиг + старение): подходит только для применений, работающих ниже приблизительно 650 °C, где требуется дополнительная прочность при комнатной температуре; упрочняющая фаза γ″ перестаривается и теряет эффективность выше этой температуры, превращаясь в стабильную, но не упрочняющую дельта-фазу.

3. Термообработка после сварки (PWHT): как правило, не требуется для материала Grade 1, учитывая присущую Inconel 625 стойкость к сенсибилизации при сварке; может быть указан для материала Grade 2 в ядерной или другой ответственной высокотемпературной службе, или там, где требуется стабильность размеров после механической обработки.

Практическое правило: если компонент будет проводить значительное время при температуре выше 650 °C в эксплуатации, специфицируйте Grade 1 и проектируйте на основе его допустимых значений напряжения, а не пытаться получить преимущество в прочности от Grade 2, которое температура не позволит сплаву сохранить.

Как Сравнивается Температурный Диапазон Inconel 625 С Другими Никелевыми Сплавами?

Inconel 625 охватывает один из самых широких температурных диапазонов среди отдельных никелевых сплавов, но он не является лучшим в каждом режиме — Inconel 601 и 617 расширяются дальше в высокотемпературную сульфидизирующую и окислительную службу, в то время как Inconel 718 обеспечивает значительно более высокую прочность в более узком температурном диапазоне. Это означает, что правильный выбор сплава по-прежнему зависит от того, какой именно температурно-зависимый режим разрушения определяет применение.

Сравнение температурного диапазона сплава Inconel 625 с другими никелевыми сплавами

1. В сравнении с Inconel 718: 718 является упрочняемым старением и достигает пределов текучести выше 1 034 МПа, что делает его предпочтительным выбором там, где прочность является приоритетом ниже примерно 650–700 °C; неупрочнённая старением микроструктура Inconel 625, напротив, сохраняет полезную прочность до приблизительно 980 °C, что далеко за пределами предела деградации 718.

2. В сравнении с Inconel 601 / 617: для непрерывной службы выше приблизительно 815 °C в сульфидизирующих или сильно окислительных атмосферах эти сплавы с более высоким содержанием никеля, как правило, являются лучшим долговременным выбором, как отмечено в разделе 4 выше.

3. В сравнении с нержавеющей сталью 316L: 316L начинает терять значимую прочность выше примерно 400 °C при длительной нагрузке, в то время как Inconel 625 сохраняет допустимые значения ASME вплоть до 980 °C — разница более чем в 500 °C в usable проектной температуре.

Для полного параллельного технического и стоимостного сравнения Inconel 625 с этими и другими сплавами см. статьи по сравнению в этой серии, включая Inconel 625 против 718 и Inconel 625 против Hastelloy C276.

Часто Задаваемые Вопросы

Q: Какова максимальная температура для Inconel 625?

A: Приблизительно 980 °C (1800 °F) для непрерывной службы в чистых окислительных атмосферах. В восстановительных или сульфидизирующих средах практический предел снижается до приблизительно 815 °C (1500 °F), а для компонентов границ давления, регулируемых кодом ASME, применимый раздел кода и класс материала устанавливают отдельный, как правило, более низкий, допустимый предел проектной температуры.

Q: Какова минимальная рабочая температура для Inconel 625?

A: Не существует установленного нижнего предела рабочей температуры в криогенном диапазоне, актуальном для промышленного использования. Inconel 625 сохраняет пластичность и вязкость вплоть до -196 °C (-320 °F) без перехода от пластичного к хрупкому разрушению, что делает его пригодным для СПГ и других глубококриогенных применений.

Q: Можно ли использовать Inconel 625 непрерывно выше 650 °C?

A: Да, но выше приблизительно 650 °C долговечность при разрушении от ползучести — а не стойкость к окислению — становится определяющим проектным ограничением для компонентов границ давления, и следует использовать материал Grade 1 (отожжённый), а не Grade 2, поскольку упрочнённое старением состояние Grade 2 не стабильно при этих температурах.

Q: Становится ли Inconel 625 хрупким при высокой температуре?

A: Отожжённый (Grade 1) Inconel 625 может терять ударную вязкость при комнатной температуре после длительного воздействия в диапазоне 540–760 °C (1000–1400 °F) из-за долговременного выделения вторичных фаз на границах зёрен. Это отдельное соображение от пределов ползучести или окисления и имеет наибольшее значение для компонентов, которые находятся в этом диапазоне в течение длительных периодов и впоследствии нагружаются при комнатной температуре.

Q: В чём разница между Grade 1 и Grade 2 Inconel 625 для высокотемпературной службы?

A: Grade 1 (отжиг на твёрдый раствор) является стандартным состоянием и подходит для подавляющего большинства применений, включая практически всю службу выше 650 °C. Grade 2 (отжиг + старение) обеспечивает более высокую прочность при комнатной температуре за счёт выделения γ″, но должен быть ограничен службой ниже приблизительно 650 °C, выше которой упрочняющая фаза перестаривается.
