Для большинства систем морских трубопроводов выбор сплава должен основываться на PREN (эквивалент сопротивления точечной коррозии) и скорости потока, а не на стоимости. Супердуплексная нержавеющая сталь UNS S32750 является отраслевым стандартом для критичных морских магистралей и систем пожарного водоснабжения. Сплав медь-никель 90/10 остаётся предпочтительным выбором для охлаждающих и балластных трубопроводов с низкой скоростью потока благодаря природной антиобрастающей способности. Titanium Grade 2 и Hastelloy C276 применяются в экстремальных условиях — высокая скорость потока, повышенная температура или содержание серы. Нержавеющая сталь 316/316L не подходит для длительного погружения в морскую воду.

Какой сплав выбрать для трубопроводов, контактирующих с морской водой?

Какой Сплав Использовать Для Морских Трубопроводов?

Для большинства ответственных применений в морских трубопроводах оптимальным выбором является супердуплексная нержавеющая сталь UNS S32750 или сплав медь-никель 90/10.

Морская вода представляет собой одну из наиболее агрессивных эксплуатационных сред для трубопроводных систем. Она сочетает высокую концентрацию хлоридов, растворённый кислород, переменную температуру, биообрастающие организмы, а также — в зонах застойного потока — сульфатредуцирующие бактерии, вызывающие микробиологически индуцированную коррозию. Материал, хорошо показывающий себя в пресной воде или слабо агрессивных технологических средах, может выйти из строя в условиях постоянного контакта с морской водой уже через несколько месяцев.

Настоящее руководство сравнивает сплавы, наиболее часто указываемые в проектах морских трубопроводов: аустенитные нержавеющие стали, дуплексные и супердуплексные стали, сплавы медь-никель, титан и высокоэффективные никелевые сплавы.

Почему Нержавеющая Сталь 316/316L Выходит Из Строя В Морской Воде?

Сталь 316L разрушается в морской воде преимущественно через точечную и щелевую коррозию в условиях застойного или низкоскоростного контакта с хлоридами, поскольку её PREN составляет около 24 — значительно ниже порогового значения PREN 40, необходимого для длительного погружения в морскую воду.

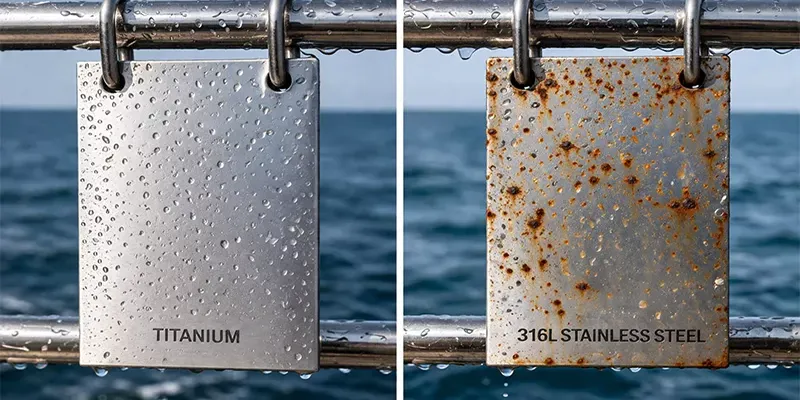

Разрушение нержавеющей стали марок 316 и 316L в морской воде

Коррозионная стойкость стали 316L основана на тонкой самовосстанавливающейся оксидной хромовой пассивной плёнке. В богатой хлоридами морской воде ионы хлора локально разрушают эту плёнку быстрее, чем она успевает восстановиться, инициируя точечную коррозию в дефектах поверхности, включениях и зонах термического влияния сварных соединений. После образования питтинговой ямы локальная среда в ней становится более кислой и насыщенной хлоридами, ускоряя коррозию — самораспространяющийся механизм.

В щелях ситуация усугубляется: прокладки, фланцевые поверхности и биообрастание создают бескислородные зоны, где пассивная плёнка не может восстановиться. Биообрастание усиливает проблему, поскольку ракушки и биоплёнки создают дополнительные щелевые зоны и могут локально повышать электрохимический потенциал стали в результате микробной активности.

Итог:

1. Точечная коррозия обычно инициируется за недели — месяцы в условиях застойной или низкоскоростной морской воды
2. Щелевая коррозия является основным механизмом отказа в зонах фланцевых и прокладочных соединений
3. Сталь 316L допустима для кратковременного, хорошо промываемого или периодического контакта с морской водой, но не рекомендуется для длительного погружения

Является Ли Супердуплексная Сталь 2507 Лучшим Выбором Для Морских Трубопроводов?

Для большинства ответственных применений морских трубопроводов — да. Супердуплекс 2507 имеет PREN 42–45 и предел текучести примерно втрое выше, чем у стали 316L, что позволяет применять более тонкостенные и лёгкие трубы при соответствии требованиям NORSOK M-630 к материалам для морской воды.

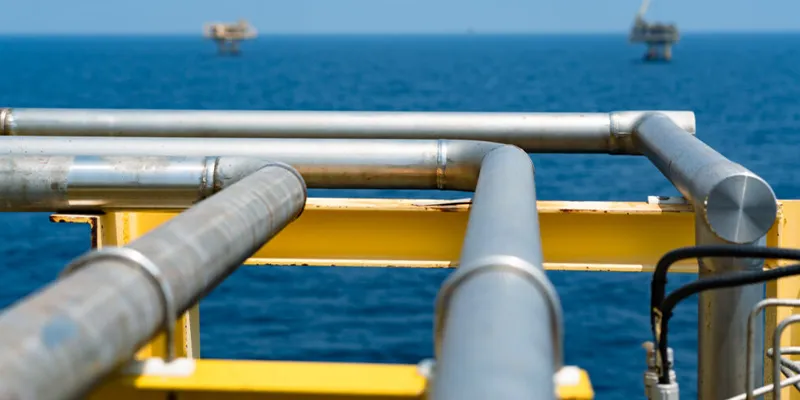

Супердуплексная нержавеющая сталь 2507 для трубопроводов морской воды

Дуплексные и супердуплексные стали имеют примерно равное соотношение аустенитной и ферритной фаз и обогащены хромом, молибденом и азотом. Такая комбинация повышает критическую температуру точечной коррозии (CPT) и критическую температуру щелевой коррозии (CCT) до значений, значительно превышающих максимальные температуры морской воды в эксплуатации, а также повышает стойкость к хлоридному коррозионному растрескиванию под напряжением (SCC) — механизму отказа, поражающему аустенитные стали даже при отсутствии точечной коррозии.

Высокий предел текучести позволяет использовать меньшую толщину стенки при том же классе давления, частично компенсируя более высокую стоимость материала за килограмм. Поэтому супердуплекс широко применяется в морских системах пожарного водоснабжения, водозаборных кессонах и магистралях охлаждающей воды.

Итог:

• Требует контроля тепловложения при сварке для поддержания баланса аустенит/феррит и предотвращения выделения интерметаллических фаз
• Обычно указывается по стандартам ASTM A790 (бесшовные) или A928 (сварные) трубы
• Стандартный дуплекс 2205 (PREN ~35) — экономичная альтернатива для умеренно хлоридных или зонных приложений, где полные характеристики супердуплекса не требуются

Когда Следует Использовать Сплав Медь-Никель Вместо Нержавеющей Стали?

Сплав медь-никель 90/10 (UNS C70600) предпочтителен для охлаждающих и балластных трубопроводов с низкой и средней скоростью потока (примерно до 3–4 м/с) благодаря природным антиобрастающим свойствам и многолетней доказанной службе в судостроении и прибрежных электростанциях.

В отличие от нержавеющих сталей, сплавы медь-никель защищаются от коррозии морской водой за счёт формирования оксидно-купритной плёнки, а не хромовой пассивной плёнки. Эта плёнка также выделяет следовые количества ионов меди, подавляющих прикрепление ракушек и других морских организмов, что по сравнению с нержавеющими трубами эффективно снижает биообрастание и связанную с ним щелевую коррозию.

Предел текучести сплавов медь-никель ниже, чем у дуплексных нержавеющих сталей, и они более подвержены эрозионной коррозии при высоких скоростях потока или турбулентности (отводы, тройники, выходные патрубки насосов), где защитная плёнка может удаляться механически быстрее, чем восстанавливаться. Сплав медь-никель 70/30 (UNS C71500) имеет более высокий порог допустимой скорости потока, стоит дороже и применяется на выходах насосов и конденсаторных трубах с более высокими скоростями.

Итог:

• 90/10 (C70600): типичное ограничение скорости ~3–4 м/с; наиболее распространённый сплав для охлаждающих/балластных трубопроводов в судостроении
• 70/30 (C71500): типичное ограничение скорости ~4–6 м/с; применяется при неизбежно более высоких скоростях потока
• Сульфидное загрязнение в загрязнённых гаванских водах может разрушить защитную плёнку — в чувствительных водозаборах иногда применяются предварительное пассивирование или дозирование реагентов

Когда Титан Является Правильным Выбором Для Морских Систем?

Titanium Grade 2 является правильным выбором в случаях, когда морские трубопроводы испытывают экстремальные скорости потока или высокие температуры, либо когда требуется практически абсолютная коррозионная стойкость независимо от стоимости материала — наиболее часто в установках опреснения морской воды, конденсаторах электростанций и высококлассных морских системах.

Титан для систем, работающих с морской водой

Титан образует чрезвычайно стабильную и прочную оксидную плёнку, практически иммунную к точечной и щелевой коррозии, а также эрозионной коррозии при любых практически значимых скоростях потока в морской воде, а также стойкую к хлоридному SCC, который может поражать некоторые нержавеющие стали в определённых условиях. Это делает его предпочтительным материалом для наиболее ответственных применений с морской водой, включая горячую морскую воду при температурах выше надёжного рабочего диапазона дуплексных сталей.

Ограничивающим фактором является стоимость: титановые трубы, как правило, в 5–8 раз дороже супердуплексных нержавеющих сталей, и требуют специальных процедур сварки для предотвращения охрупчивания из-за загрязнения атмосферой. Поэтому титан обычно применяется только там, где последствия отказа критичны или доступ для обслуживания ограничен настолько, что оправдывает доплату — конденсаторные трубы и трубопроводы являются наиболее распространёнными примерами.

• Обычно указывается по ASTM B265 (лист/полоса) или B861 (бесшовные трубы)
• Практических ограничений по скорости морской воды с точки зрения коррозии нет — определяется механическими/гидравлическими параметрами проекта
• Следует проверять гальваническую совместимость со смежными сплавами, поскольку титан сильно катоден по отношению к стали

Как Сравниваются Никелевые Сплавы (Hastelloy C276) В Морских Трубопроводах?

Hastelloy C276 и аналогичные высоконикелевые сплавы (PREN обычно выше 60) применяются в наиболее ответственных сочетанных условиях морской службы — таких как закачка сернистой морской воды или трубопроводы химической закачки на подводных объектах.

Превосходная коррозионная стойкость высоконикелевых сплавов обусловлена сочетанием высокого содержания молибдена и хрома с никелевой основой матрицы, которая значительно более устойчива к хлоридному SCC, чем железоосновные сплавы. Это делает их стандартным выбором при сочетании морской воды с дополнительными агрессивными факторами: растворённый H₂S в системах обратной закачки сернистой воды, повышенные температуры или пониженный pH вследствие химической обработки.

Учитывая стоимость — как правило, в 6–10 раз выше супердуплекса — никелевые сплавы редко применяются для общих участков морских трубопроводов. Они предназначены для конкретных высокорисковых компонентов: устьевые патрубки нагнетательных скважин, внутренняя арматура клапанов, КИП-трубки и короткие критичные участки труб — но не для целых систем охлаждающей воды.

Что Такое PREN И Почему Он Важен При Выборе Сплава?

PREN — основанный на составе скрининговый индекс: PREN = %Cr + 3,3×(%Mo + 0,5×%W) + 16×%N.

Значение PREN 40 широко используется как минимальная отраслевая рекомендация для длительного погружения в морскую воду, однако оно должно подтверждаться испытаниями критической температуры точечной/щелевой коррозии по ASTM G48, а не применяться как единственный критерий.

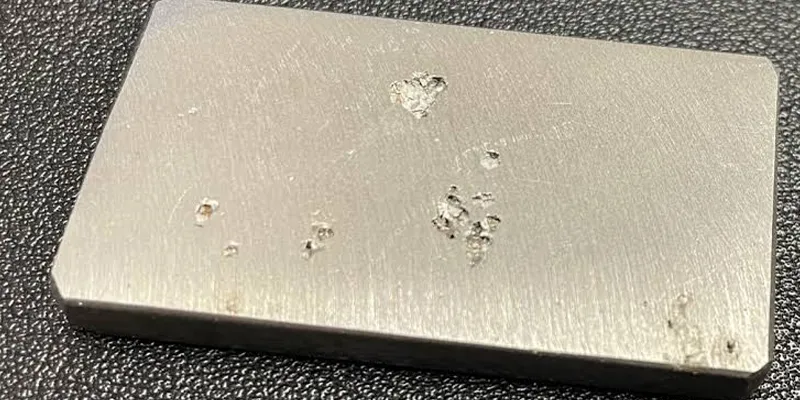

Что такое PREN

PREN предоставляет инженерам быстрый метод ранжирования нержавеющих сталей и никелевых сплавов по относительной стойкости к точечной коррозии на основе стандартных заводских сертификатных данных без физических испытаний на стадии скрининга. Он хорошо коррелирует с фактическими характеристиками точечной коррозии в морской воде, что и обусловило применение PREN 40 как стандартного минимального порогового значения в спецификациях критичных морских трубопроводов.

Ограничения PREN: индекс не позволяет напрямую предсказать стойкость к щелевой коррозии, не учитывает влияние сварки на локальный состав и неприменим к медным или титановым сплавам, защита которых основана на принципиально иных механизмах. Поэтому при окончательном выборе материала для ответственных проектов скрининг по PREN обычно сочетается с данными о CPT и CCT по ASTM G48.

Сравнение Сплавов Для Морских Трубопроводов

Значения PREN приведены для номинального состава сплава; фактические значения по заводским сертификатам варьируются в пределах нормативного диапазона. Оценка сплавов медь-никель и титана производится по механизмам пассивации, а не по PREN.

Нормативные Документы, Регулирующие Выбор Материалов Для Морских Трубопроводов

NORSOK M-001 и M-630, ASTM A790/A928 (дуплексные трубы), ASTM B111/B466 (медно-никелевые сплавы), NACE MR0175/ISO 15156 (сернистая среда) и ASTM G48 (испытания на точечную/щелевую коррозию) составляют основу нормативной базы, на которую ссылается большинство спецификаций морских трубопроводов.

Часто Задаваемые Вопросы

В: Можно ли соединять трубопроводы из сплава медь-никель и нержавеющей стали в одной морской системе?

О: Да, но необходимо проверить гальваническую совместимость. Сплавы медь-никель и нержавеющая сталь расположены достаточно близко в гальваническом ряду, поэтому прямая стыковка является распространённой практикой; тем не менее в точках перехода рекомендуется применять изолирующие фланцы или диэлектрические фитинги для ограничения гальванических токов в условиях застойного или низкоскоростного потока.

В: Каковы ограничения по скорости потока для медно-никелевых трубопроводов в морской воде?

О: Сплав медь-никель 90/10 обычно ограничен скоростью около 3–4 м/с, сплав 70/30 — около 4–6 м/с; при превышении этих значений риск эрозионной коррозии существенно возрастает, особенно в отводах, тройниках и выходных патрубках насосов с наибольшей турбулентностью.

В: Применима ли нержавеющая сталь 316L когда-либо для морской службы?

О: Сталь 316L допустима для кратковременного, периодического или хорошо промываемого контакта, а также для сред, где морская вода разбавлена или отфильтрована, однако не рекомендуется для длительно погружённых трубопроводов, поскольку точечная и щелевая коррозия обычно развиваются в течение нескольких недель — месяцев.

В: В чём практическая разница между дуплексом 2205 и супердуплексом 2507?

О: Сталь 2205 (PREN ~35) применяется в умеренно хлоридных или зонных условиях и обходится дешевле, тогда как 2507 (PREN 42–45) используется для критичных постоянно погружённых морских трубопроводов с максимальной стойкостью к точечной и щелевой коррозии — таких как системы пожарного водоснабжения и морские водозаборы.

В: Оправданы ли дополнительные затраты на титановые трубопроводы по сравнению с супердуплексом?

О: Титан, как правило, оправдан только при критичных последствиях коррозии, затруднённом доступе для обслуживания или когда скорости потока/температуры превышают надёжные пределы для дуплексных сталей — опреснение и конденсаторные применения являются наиболее распространёнными случаями. Для общих участков морских трубопроводов супердуплекс обычно обеспечивает лучшее соотношение цена/качество.

В: Как биообрастание влияет на выбор сплава для морской воды?

О: Биообрастание создаёт дополнительные щелевые зоны, ускоряя локальную коррозию нержавеющих сталей — именно поэтому сплавы медь-никель, природная поверхность которых подавляет рост морских организмов, по-прежнему популярны в системах охлаждающей воды. В системах из нержавеющей и дуплексной стали управление биообрастанием обычно обеспечивается достаточной скоростью потока и регламентом очистки.

Заключение

Выбор материала для морских трубопроводов должен определяться значением PREN, скоростью потока и требованиями стойкости к конкретным механизмам коррозии — а не только ценой. Супердуплексная сталь S32750 является промышленным стандартом для большинства критичных применений; сплав медь-никель 90/10 остаётся предпочтительным для охлаждающих и балластных систем с низкой скоростью; титан и Hastelloy C276 применяются в экстремальных или высокорисковых условиях.
