Ключевые Моменты

1. Inconel 625 Химический Состав (Ni 58%+ / Cr 20-23% / Mo 8-10% / Nb+Ta 3.15-4.15%) представляет собой незаменимую систему — каждый элемент выполняет специфическую металлургическую функцию, которую не может заменить другой элемент.
2. Прочность сплава обусловлена твердорастворным упрочнением (Mo + Nb), а не дисперсионным твердением — не требует термообработки после изготовления.
3. Ниобиевая стабилизация (3.15-4.15%) позволяет сваривать Inconel 625 без образования сенсибилизации — это ключевое преимущество перед нестабилизированными никелевыми сплавами.
4. Значение PREN составляет 46-52, что помещает Inconel 625 выше порога для морских применений (40), между супердуплексными сталями (42-43) и Hastelloy C276 (65-68).
5. Различие между Grade 1 и Grade 2 заключается в термообработке, а не в химическом составе; вариант 625 LCF имеет существенные модификации состава (C ≤0.03%, Si ≤0.15%, N ≤0.02%).
6. В пределах окна состава ASTM B446 фактическое различие PREN между плавками может достигать 12%, а предела текучести — 19%; рекомендуется указывать дополнительные требования к составу для критических применений.

Химический состав сплава Inconel 625

Введение

Inconel 625 (UNS N06625 / W.Nr. 2.4856) представляет собой никель-хром-молибден-ниобиевый суперссплав, химический состав которого обеспечивает три ключевых преимущества: высокотемпературную прочность за счет твердорастворного упрочнения (без дисперсионного твердения), превосходную коррозионную стойкость в хлоридных и кислотных средах (PREN около 47-51) и отличную свариваемость без необходимости последующей термообработки.

Четыре основных легирующих элемента — никель (минимум 58%), хром (20-23%), молибден (8-10%), ниобий+тantalum (3.15-4.15%).

Для специалистов по закупкам ключевое понимание заключается в следующем: в пределах окна состава ASTM B446 незначительные изменения содержания хрома, молибдена и углерода могут привести к изменению коррозионной стойкости сплава до 20% и предела текучести до 15%.

Каков Химический Состав Inconel 625?

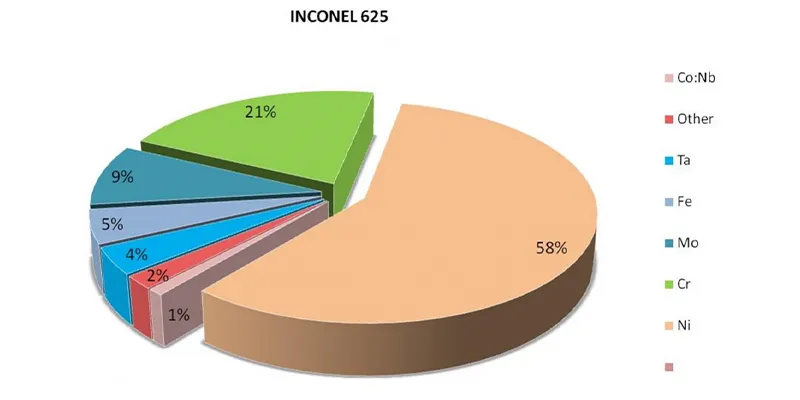

Согласно стандартам ASTM B443, ASTM B446, ASTM B444, ASTM B705, ASME SB-443 и UNS N06625, номинальный химический состав Inconel 625 следующий:

Функция Каждого Элемента

Ниже подробно описана металлургическая роль каждого элемента.

Никель (Ni ≥58%): Основа

Никель является базовым элементом — он формирует матрицу сплава и определяет его основную кристаллическую структуру (гранецентрированную кубическую, ГЦК). Эта структура немагнитна, пластична и стабильна от криогенных температур до точки плавления. Основные вклады никеля:

• Общая коррозионная стойкость, особенно в восстановительных средах (едкий натр, щелочные растворы, органические кислоты).
• Иммунитет к хлоридному коррозионному растрескиванию под напряжением (SCC) — этому виду разрушения подвержены аустенитные нержавеющие стали, такие как 304 и 316.
• Сохранение ударной вязкости при криогенных температурах; Inconel 625 сохраняет ударную вязкость при -196°C (температура жидкого азота).
• Совместимость со всеми основными сварочными процессами (GTAW, GMAW, SMAW, EBW) без предварительного подогрева или последующей термообработки.

Минимальное содержание 58% имеет критическое значение. Ниже этого порога сопротивление сплава хлоридному SCC начинает снижаться, а ГЦК-матрица становится менее стабильной, что может способствовать нежелательным фазовым превращениям при высоких температурах.

Хром (Cr 20–23%): Защитный Экран

Хром позволяет Inconel 625 выживать в окислительных средах. При воздействии кислорода при любой температуре хром мигрирует на поверхность, образуя тонкий плотный слой оксида хрома (Cr₂O₃). Эта пассивная пленка самовосстанавливается — при царапине или механическом повреждении она немедленно образуется вновь в присутствии кислорода.

Ключевые функции хрома в Inconel 625:

• Формирование пассивного слоя Cr₂O₃ (толщиной 2-3 нм), обеспечивающего стойкость к окислению до 980°C (1800°F).
• Сопротивление окислительным кислотным средам (азотная кислота, хромовая кислота, влажный хлор при высоких температурах).
• Обеспечение базы для питтинговой стойкости — член Cr в формуле PREN (Cr + 3.3Mo + 16N).
• Стабилизация аустенитной матрицы, предотвращающая выделение σ-фазы при температурах 600-900°C.

Диапазон 20-23% намеренно установлен широким. На нижнем пределе (20%) сплав имеет достаточную окислительную стойкость для большинства применений в химической промышленности. На верхнем пределе (23%) максимально сопротивление сильным окислительным средам и высокотемпературному окислению. Компромисс: более высокое содержание хрома несколько снижает пластичность и увеличивает риск выделения интерметаллидных фаз при длительной высокотемпературной эксплуатации.

Молибден (Mo 8–10%): Борец с Питтингом и Источник Прочности

Молибден выполняет в Inconel 625 две критические и различные функции: коррозионную стойкость и механическую прочность. Ни один другой элемент не играет обе роли в такой степени.

Коррозионная роль:

• Сопротивление питтинговой и щелевой коррозии в хлоридсодержащих средах (морская вода, рассолы, кислые хлориды).
• Сопротивление восстановительным кислотным средам (соляная кислота, серная кислота, фосфорная кислота, органические кислоты).
• В формуле PREN молибден имеет весовой коэффициент 3.3 — что делает его самым влиятельным отдельным элементом в борьбе с питтингом на процент содержания.

Роль в прочности:

• Атомы молибдена крупнее (атомный радиус 139 пм против 124 пм у никеля), создавая деформацию решетки при растворении в никелевой матрице. Это твердорастворное упрочнение является основным источником высокого предела текучести Inconel 625 (минимум 414 МПа в отожженном состоянии).
• В отличие от дисперсионно-твердеющих сплавов (таких как Inconel 718), этот механизм упрочнения не требует термообработки — он заложен в химический состав.

Диапазон 8-10% является инженерно оптимальным. Ниже 8% питтинговая стойкость падает ниже порога PREN 40, необходимого для надежной морской службы. Выше 10% сплав склонен к выделению TCP-фаз (топологически плотноупакованных) — особенно μ-фазы и σ-фазы — при длительной высокотемпературной эксплуатации, что охрупчивает материал.

Ниобий + Тантал (Nb+Ta 3.15–4.15%): Стабилизатор

Ниобий (исторически называемый колумбием в стандартах ASTM) и тантал объединены в спецификации, поскольку они химически подобны и часто сопутствуют друг другу в руде. Их суммарное содержание контролируется как единый параметр.

Ключевые функции:

• Стабилизация: Ниобий имеет большее сродство к углероду, чем хром. Приоритетно образуя карбид ниобия (NbC), он предотвращает выделение карбидов хрома на границах зерен — механизм, ответственный за сенсибилизацию и межкристаллитную коррозию в нестабилизированных сплавах.
• Твердорастворное упрочнение: Атомы ниобия и тантала значительно крупнее никеля (Nb: 146 пм, Ta: 146 пм против Ni: 124 пм), создавая существенную деформацию решетки, дополняющую упрочняющий эффект молибдена.
• Высокотемпературная стабильность: Ниобий замедляет рост зерен при высоких температурах, сохраняя сопротивление ползучести при эксплуатации выше 600°C.
• Свариваемость: Эффект стабилизации означает, что Inconel 625 после сварки не теряет коррозионную стойкость в зоне термического влияния (HAZ) — ключевое преимущество перед нестабилизированными сплавами.

Диапазон 3.15-4.15% строго контролируется. Ниже 3.15% стабилизация неполна, и сплав подвержен сенсибилизации при сварке или эксплуатации в диапазоне 600-900°C. Выше 4.15% избыток ниобия способствует образованию δ-фазы (Ni₃Nb), что может снизить комнатную пластичность на 10-15%.

Железо (Fe ≤5.0%): Контролируемый Остаток

Железо не является намеренно легирующим элементом в Inconel 625 — это остаток от исходного сырья (никелевая руда, ферросплавы). Верхний предел 5.0% является потолком, а не целевым значением. На практике при хорошо управляемой плавке содержание железа обычно составляет 2-3%.

При низких уровнях (<5%) железо оказывает минимальное влияние на коррозионные или механические свойства. Оно незначительно улучшает обрабатываемость за счет снижения склонности сплава к прилипанию к кованым матрицам. Выше 5% железо начинает разбавлять никелевую матрицу, снижая сопротивление хлоридному SCC и потенциально способствуя нежелательным фазовым превращениям при длительной термической экспозиции.

Углерод (C ≤0.10%): Низкий по Замыслу

Углерод — элемент, который инженеры и любят, и ненавидят. Небольшое количество неизбежно, избыток разрушителен. Верхний предел 0.10% в ASTM B446 — тщательно рассчитанный максимум, предназначенный для минимизации выделения карбидов.

Опасности углерода в Inconel 625:

• Во время сварки или эксплуатации в диапазоне 600-900°C (окно сенсибилизации) углерод может соединяться с хромом, образуя Cr₂₃C₆ на границах зерен, истощая хром в прилегающей матрице и создавая пути для межкристаллитной коррозии.
• На практике ниобиевая стабилизация в первую очередь предотвращает это, связывая углерод в виде NbC. Однако поддержание углерода ниже 0.10% обеспечивает дополнительный запас безопасности — особенно в толстых сечениях, где охлаждение через окно сенсибилизации происходит медленно.
• Для применений, требующих максимальной коррозионной стойкости в состоянии после сварки, некоторые производители предлагают низкоуглеродистый вариант (C ≤0.03%), аналогично тому, как 316L заменяет 316 в нержавеющих сталях.

Кремний и Марганец (Si ≤0.50%, Mn ≤0.50%): Раскислители

Оба элемента служат в основном как раскислители в процессе плавки. Они удаляют растворенный кислород из расплава, предотвращая пористость и оксидные включения. Их верхний предел 0.50% предназначен для балансировки потребности в раскислении и потенциальных побочных эффектов:

• Избыток кремния (>0.50%) увеличивает риск образования горячих трещин при сварке за счет снижения температуры солидуса в междендритных областях.
• Избыток марганца (>0.50%) может способствовать образованию комплексных сульфидных включений, которые становятся сайтами зарождения питтинга.

В варианте 625 LCF (низкоцикловая усталость) кремний дополнительно ограничен до ≤0.15% для минимизации сайтов зарождения усталостных трещин.

Фосфор и Сера (P ≤0.015%, S ≤0.015%): Проблемная Пара

Эти два элемента являются наиболее строго контролируемыми примесями в спецификации. Предел 0.015% (15 ppm) примерно в 3 раза строже, чем у типичной аустенитной нержавеющей стали.

• Фосфор сегрегирует на границах зерен в процессе кристаллизации, снижая прочность связей и способствуя образованию горячих трещин при сварке.
• Сера образует легкоплавкий сульфид марганца, который liqueфицируется во время сварки, вызывая горячеломкость (растрескивание в процессе затвердевания).
• Оба элемента также действуют как сайты зарождения питтинга в хлоридных средах, снижая эффективную питтинговую стойкость сплава.

Двойной предел 0.015% является одним из определяющих показателей качества Inconel 625. Он обеспечивает свариваемость толстых сечений и максимальную коррозионную стойкость в агрессивных средах.

Алюминий и Титан (Al ≤0.40%, Ti ≤0.40%): Второстепенные Элементы

Эти элементы присутствуют как остатки плавильного процесса, а не как намеренные добавки. При их верхнем пределе 0.40% влияние невелико:

• Алюминий улучшает адгезию поверхностного оксидного слоя, незначительно усиливая высокотемпературную окислительную стойкость.
• Титан может образовывать небольшое количество выделений γ’-фазы (Ni₃(Al,Ti)), вносящий маргинальный вклад в высокотемпературную прочность.
• Оба элемента контролируются для предотвращения чрезмерного твердения или образования нежелательных фаз при горячей обработке.

Как Химический Состав Inconel 625 Влияет на Механические Свойства?

Inconel 625 получает прочность через твердорастворное упрочнение — крупные легирующие атомы (Mo, Nb, Ta) искажают никелевую решетку и препятствуют движению дислокаций.

Как химический состав сплава Inconel 625 влияет на его механические свойства

Предел Текучести: Синергия Mo + Nb

Предел текучести отожженного Inconel 625 установлен минимум 414 МПа (60 ksi). Фактические типичные значения варьируются от 460 до 550 МПа в зависимости от положения состава в окне ASTM B446:

• Нижний предел Mo (8%) и нижний предел Nb+Ta (3.15%): предел текучести ≈ 420-450 МПа
• Верхний предел Mo (10%) и верхний предел Nb+Ta (4.15%): предел текучести ≈ 500-550 МПа
• Это представляет 10-15% различие, обусловленное исключительно вариацией состава в пределах спецификации.

Синергетический эффект Mo и Nb нелинеен. Каждый элемент независимо упрочняет матрицу, но их комбинированный эффект превышает сумму отдельных вкладов — это явление называется синергетическим твердорастворным упрочнением. Именно поэтому оба элемента должны присутствовать одновременно; замена одного другим не дает эквивалентных характеристик.

Прочность на Разрыв и Относительное Удлинение

Источник: ASTM B446-19 и технический бюллетень Special Metals Corporation по сплаву INCONEL 625. Типичные значения из открытых заводских данных испытаний.

Высокотемпературная Прочность: Преимущество Nb

При температурах выше 600°C прочностной вклад молибдена начинает снижаться из-за термически активированного восстановления дислокаций. Однако ниобий сохраняет свой упрочняющий эффект посредством иного механизма — он замедляет зернограничное проскальзывание, которое является доминирующим механизмом ползучести при высоких температурах. Именно поэтому материал Grade 2 (твердорастворный отжиг) с его более крупным зерном и более полным растворением Nb в матрице предназначен для высокотемпературной службы.

Содержание ниобия (3.15-4.15%) является критической переменной для применений выше 600°C. На нижнем пределе диапазона сопротивление ползучести заметно снижается. На верхнем пределе комнатная пластичность несколько ниже из-за начального образования δ-фазы.

Сравнение Состава Inconel 625 с Другими Никелевыми Сплавами

Источник: ASTM B446 (N06625), ASTM B575 (N10276), ASTM B425 (N08825), ASTM B127 (N04400). Значения PREN рассчитаны по составу среднего диапазона.

Состав Inconel 625 в Различных Стандартах на Продукцию

Химический состав Inconel 625 одинаково определен в нескольких международных стандартах. Однако форма продукции и применимая спецификация зависят от того, закупаете ли вы пруток, лист, трубу, фитинг или поковку.

Состав сплава Inconel 625 согласно стандартам на различные виды продукции

Дополнительные стандарты: EN 10095 (европейское обозначение 2.4856), NACE MR0175 / ISO 15156 (квалификация для кислой службы, с дополнительными требованиями к Nb и N), NORSOK M-630 (квалификация для морской службы, с дополнительными требованиями к химическому составу по Nb и N).

NACE MR0175 / ISO 15156: Соответствие для Кислой Службы

Для нефтегазовых применений, связанных с влажным H₂S (кислая служба), NACE MR0175 / ISO 15156 определяет дополнительные требования, выходящие за рамки ASTM B446. Inconel 625 включен как приемлемый материал при условии:

• Содержание углерода не превышает 0.10% (ASTM B446 уже соответствует)
• Материал поставляется в состоянии твердорастворного отжига (Grade 2)
• Твердость не превышает 35 HRC (в отожженном состоянии естественно соответствует)
• Отсутствие холодной деформации, повышающей твердость выше 35 HRC

Соответствие NACE не требует дополнительной модификации состава — стандартный химический состав Inconel 625 уже совместим с требованиями кислой службы. Это значительное преимущество перед дисперсионно-твердеющими никелевыми сплавами, которые требуют тщательного контроля термообработки для соблюдения ограничений NACE по твердости.

Распространенные Ошибки о Составе

Несколько устойчивых заблуждений о химическом составе Inconel 625 приводят к ошибкам в выборе материалов и закупочных решениях. В этом разделе рассматриваются наиболее значимые.

Ошибочное мнение 1: «Чем выше содержание никеля, тем лучше коррозионная стойкость»

Реальность: Никель необходим для матрицы, но он не напрямую определяет сопротивление питтингу или щелевой коррозии.

В диапазоне 58-66% повышение содержания никеля при соответствующем снижении хрома или молибдена фактически снижает питтинговую стойкость. Элементы, непосредственно определяющие локальную коррозию — это хром и молибден, как отражено в формуле PREN.

Ошибочное мнение 2: «Inconel 625 и Hastelloy C276 взаимозаменяемы»

Реальность: Их составы принципиально различны. C276 содержит 15-17% Mo (против 8-10% у 625) и 3-4.5% W (отсутствует в 625), что дает ему значительно превосходящее сопротивление восстановительным кислотам и PREN 65-68.

Однако 625 содержит 20-23% Cr (против 14.5-16.5% у C276) и 3.15-4.15% Nb (отсутствует в C276), что обеспечивает ему лучшую окислительную стойкость, более высокий предел текучести и превосходную свариваемость. Они обслуживают пересекающиеся, но различные области применения.

Ошибочное мнение 3: «Низкий углерод означает лучшую коррозионную стойкость»

Реальность: Для Inconel 625 стандартный верхний предел углерода 0.10% уже достаточен благодаря ниобиевой стабилизации. Подход с низким углеродом, применимый к нержавеющей стали 316 (где 316L заменяет 316), менее критичен для 625, поскольку Nb связывает углерод в виде NbC, предотвращая выделение хромовых карбидов. Указание C ≤0.03% необходимо только для усталостных применений 625 LCF или сварки толстых сечений (где медленное охлаждение через окно сенсибилизации вызывает опасения).

Ошибочное мнение 4: «Все плавки, соответствующие спецификации, эквивалентны»

Реальность: Плавки с минимальным содержанием Cr (20%) и минимальным Mo (8%) имеют PREN около 46 и предел текучести около 420 МПа. Плавки с максимальным Cr (23%) и максимальным Mo (10%) имеют PREN около 52 и предел текучести около 500 МПа.

Это 12% различие в питтинговой стойкости и 19% различие в прочности — всё от материала, прошедшего через одну и ту же спецификацию ASTM B446. Для критических применений следует указывать необходимые минимальные составы, а не просто ссылаться на спецификацию.

Часто Задаваемые Вопросы

В1: Каков химический состав Inconel 625 согласно ASTM B446?

Состав Inconel 625 (UNS N06625) следующий: никель 58% мин (остаток), хром 20-23%, молибден 8-10%, ниобий+тантал 3.15-4.15%, железо 5% макс, кобальт 1% макс, углерод 0.10% макс, марганец 0.50% макс, кремний 0.50% макс, фосфор 0.015% макс, сера 0.015% макс, алюминий 0.40% макс, титан 0.40% макс. Эти пределы определены в таблице 1 ASTM B446 и одинаковы для всех форм продукции (прутки, листы, трубы, фитинги).

В2: В чем разница между Inconel 625 Grade 1 и Grade 2?

Grade 1 и Grade 2 имеют одинаковые пределы химического состава в ASTM B446. Различие заключается в состоянии термообработки: Grade 1 отжигается при 871-982°C (1600-1800°F) и применяется для службы до 593°C (1100°F); Grade 2 подвергается твердорастворному отжигу при 1080-1160°C (1976-2120°F) и применяется для службы выше 593°C, где требуется сопротивление ползучести и разрушению. Более высокая температура твердорастворного отжига дает более крупнозернистую структуру, более устойчивую к ползучести, но с немного меньшей прочностью при комнатной температуре.

В3: Почему Inconel 625 содержит ниобий и что будет без него?

Ниобий (3.15-4.15%) выполняет две ключевые функции: (1) стабилизация — приоритетное образование NbC, предотвращающее выделение хромовых карбидов на границах зерен, что приводит к сенсибилизации и межкристаллитной коррозии; (2) твердорастворное упрочнение — атомы ниобия крупнее (146 пм против 124 пм у никеля), создавая деформацию решетки, упрочняющую матрицу. Без ниобия Inconel 625 был бы подвержен сенсибилизации при сварке и потерял бы около 15-20% предела текучести.

В4: Как состав Inconel 625 сравнивается с Hastelloy C276?

Ключевые различия в составе: Inconel 625 содержит больше хрома (20-23% против 14.5-16.5%) и содержит ниобий (3.15-4.15%, отсутствующий в C276). Hastelloy C276 содержит больше молибдена (15-17% против 8-10%) и вольфрам (3-4.5%, отсутствующий в 625). Эти различия дают C276 лучшее сопротивление восстановительным кислотам (PREN ~65-68 против ~46-52), но 625 имеет лучшую окислительную стойкость, более высокий предел текучести (за счет упрочнения Nb) и превосходную свариваемость без последующей термообработки.

В5: Что такое Inconel 625 LCF и чем отличается его состав?

Inconel 625 LCF (низкоцикловая усталость) — запатентованный вариант с тремя модификациями состава по сравнению со стандартными пределами ASTM B446: углерод снижен до 0.03% макс (с 0.10%), кремний снижен до 0.15% макс (с 0.50%), азот контролируется до 0.02% макс (не указан в стандарте B446). Эти более строгие пределы минимизируют карбидные частицы, неметаллические включения и нитриды, являющиеся сайтами зарождения усталостных трещин, повышая низкоцикловую усталостную долговечность в 2-3 раза по сравнению со стандартным материалом Grade 1.

В6: Каков PREN Inconel 625 и подходит ли он для морских применений?

PREN Inconel 625 составляет примерно 46-52, рассчитанный по диапазону состава ASTM B446 с использованием формулы PREN = %Cr + 3.3×%Mo + 16×%N. Это значительно выше порога 40, обычно требуемого для надежной морской службы. Inconel 625 широко используется в системах забора морской воды, компонентах морских платформ и оборудовании опреснительных установок.

В7: Может ли углерод в Inconel 625 вызывать сенсибилизацию при сварке?

Риск низкий, но не нулевой. Содержание ниобия в Inconel 625 (3.15-4.15%) стабилизирует углерод, образуя NbC — это основная линия защиты от сенсибилизации. Верхний предел углерода 0.10% обеспечивает достаточный запас безопасности. Однако для сварки толстых сечений, где зона термического влияния медленно охлаждается через окно сенсибилизации 600-900°C, указание углерода на уровне 0.05% макс или ниже обеспечивает дополнительную защиту. Для экстремальных коррозионно-критичных сварных применений вариант 625 LCF (C ≤0.03%) обеспечивает максимальный запас.
