Inconel 625 (UNS N06625) — это никель-хром-молибденовый суперссплав. Его прочность обусловлена эффектом твердорастворного упрочнения молибденом и ниобием в никель-хромовой матрице.

Механические свойства сплава Inconel 625

Механические Свойства Inconel 625: Краткий Обзор

В таблице ниже приведены основные механические характеристики отожженного Inconel 625 при комнатной температуре. Эти значения соответствуют или превышают минимальные требования ASTM B446 (прутки) и ASTM B443 (листы/плиты).

Настоящее руководство предоставляет всесторонний анализ механических свойств Inconel 625 на основе данных, охватывающих весь спектр инженерных параметров: прочность на растяжение, предел текучести, твердость, ударную вязкость, ползучесть, длительную прочность и усталость, а также влияние температуры и термической обработки. Все данные основаны на авторитетных источниках, включая Special Metals Corporation (первоначального разработчика), спецификации ASTM (B446, B443, B444) и аэрокосмические стандарты AMS (5666, 5599).

Химический Состав Inconel 625: Влияние На Механическую Прочность

Высокая механическая прочность Inconel 625 обусловлена твердорастворным упрочнением: молибден и ниобий, растворенные в никель-хромовой матрице, искажают кристаллическую решетку, увеличивая усилие, необходимое для движения дислокаций. В отличие от дисперсионно-твердеющих сплавов, таких как Inconel 718, этот механизм упрочнения не требует сложной термической обработки старением и остается стабильным в широком диапазоне температур.

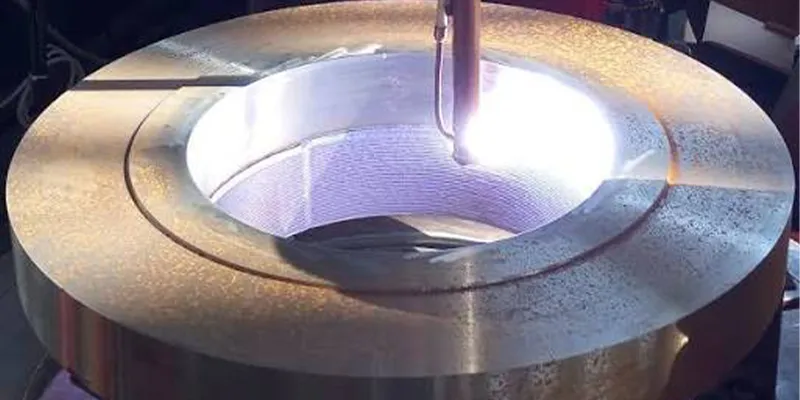

Механические свойства сплава Inconel при комнатной температуре

Понимание химического состава 625 — первый шаг к пониманию механического поведения Inconel 625. Каждый легирующий элемент выполняет определенную функцию:

Inconel 625 сохраняет эффективную прочность от криогенных температур (-196 °C / -320 °F) до 1093 °C (2000 °F) без хрупкости, которая может сопровождать дисперсионно-твердеющие сплавы.

Механические Свойства Inconel 625 При Комнатной Температуре

В отожженном состоянии минимальная прочность на растяжение Inconel 625 составляет 827 МПа (120 ksi), минимальный предел текучести — 414 МПа (60 ksi), минимальное относительное удлинение — 30%. Эти значения соответствуют требованиям ASTM B446 (прутки), ASTM B443 (листы/плиты) и AMS 5666 (аэрокосмические прутки и поковки). Типичные измеренные значения обычно на 15–30% превышают минимальные.

Механические свойства при комнатной температуре являются основой для всех инженерных расчетов. Следующие значения представляют минимальные по спецификации и типичные измеренные значения для отожженного Inconel 625:

Важное примечание о состоянии: Вышеуказанные свойства применимы к материалу в отожженном состоянии. Холоднодеформированный материал может достигать значительно более высокой прочности: предел прочности на растяжение до 1241 МПа (180 ksi), предел текучести до 827–965 МПа (120–140 ksi), но с пониженным удлинением (15–25%). Выбор между отожженным и холоднодеформированным состоянием зависит от применения: отжиг — для максимальной пластичности и свариваемости; холодная деформация — для максимальной прочности.

Прочность На Растяжение Inconel 625

Прочность на растяжение Inconel 625 в отожженном состоянии составляет минимум 827 МПа (120 ksi) по стандарту ASTM B446, типичные значения — 965–1103 МПа (140–160 ksi). Это ставит Inconel 625 в верхний ряд твердорастворно-упрочненных никелевых сплавов, ниже дисперсионно-твердеющих марок, таких как Inconel 718, но значительно выше стандартных аустенитных нержавеющих сталей, таких как 316L.

Прочность на растяжение (также называемая пределом прочности на растяжение, UTS) — это максимальное напряжение, которое материал может выдержать до разрушения при растяжении. Для Inconel 625 высокая прочность на растяжение обусловлена комбинированным действием молибдена и ниобия в твердом растворе:

• Пруток (отожженный): Минимум 827 МПа (120 ksi) по стандартам ASTM B446 и AMS 5666 для прутков.
• Лист/плита (отожженные): Минимум 827 МПа (120 ksi) по стандарту ASTM B443 для плит и листов.
• Бесшовная труба (отожженная): Минимум 827 МПа (120 ksi) по стандарту ASTM B444 для бесшовных труб.
• Типичные измеренные значения: 965–1103 МПа (140–160 ksi) для полностью отожженного материала.
• Холоднодеформированный: До 1241 МПа (180 ksi) при тяжелой холодной деформации, но удлинение снижается до 15–25%.

Для сравнения, минимальная прочность на растяжение стандартной нержавеющей стали 316L составляет 515 МПа (75 ksi). Прочность на растяжение Inconel 625 примерно на 60% выше, чем у 316L, что и обуславливает его выбор для высоконагруженных применений в аэрокосмической отрасли, нефтегазовом секторе и химической промышленности.

Предел Текучести Inconel 625

Предел текучести Inconel 625 в отожженном состоянии составляет минимум 414 МПа, типичные значения — 414–517 МПа. Холоднодеформированный материал может достигать предела текучести 827–965 МПа. Большой разрыв между пределом текучести и прочностью на растяжение («диапазон деформационного упрочнения») придает Inconel 625 превосходную пластичность и способность поглощать энергию до разрушения.

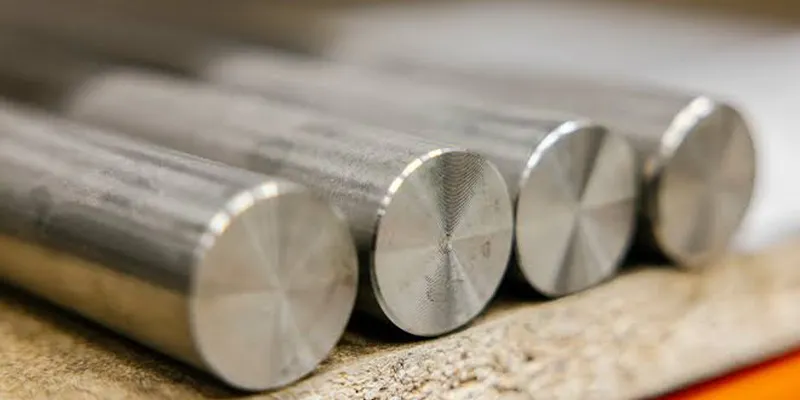

Предел текучести сплава Inconel

Предел текучести — это напряжение, при котором материал начинает пластически деформироваться. Ниже точки текучести материал восстанавливает исходную форму после снятия нагрузки; выше точки текучести происходит необратимая деформация. Для конструкционных применений и сосудов под давлением предел текучести обычно является определяющим параметром проектирования.

Отношение текучесть/прочность отожженного Inconel 625 (около 0,50) заметно ниже, чем у дисперсионно-твердеющих сплавов, таких как Inconel 718 (около 0,83). Это означает, что Inconel 625 имеет более широкий диапазон пластической деформации до разрушения, что обеспечивает лучшую формуемость, способность поглощать ударную энергию и большую толерантность к концентрации напряжений.

Твердость Inconel 625

Типичная твердость Inconel 625 в отожженном состоянии составляет 210–250 HB или HRB 90–100, что эквивалентно примерно HRC 25–30. Холоднодеформированный материал может достигать HRC 35–40. Твердость не является требованием спецификации ASTM B446, но служит полезным параметром контроля качества и оценки износостойкости.

Твердость измеряет способность материала сопротивляться локальной пластической деформации (обычно путем вдавливания). Хотя твердость не является прямым параметром проектирования, как предел текучести или прочность на растяжение, она коррелирует с износостойкостью и обрабатываемостью, а также может использоваться для быстрой неразрушающей проверки состояния термической обработки.

Для сравнения, типичная твердость отожженной нержавеющей стали 316L составляет 160–217 HB (HRB 79–95). Inconel 625 заметно тверже, что способствует его превосходной износостойкости и сопротивлению заеданию в условиях трения. Однако более высокая твердость также означает большую сложность обработки: Inconel 625 быстро упрочняется в процессе резания, что требует низких скоростей, острых твердосплавных инструментов и обильного охлаждения.

Ударная Вязкость Inconel 625

Inconel 625 демонстрирует превосходную ударную вязкость как при низких, так и при высоких температурах. При комнатной температуре значения ударной вязкости по Шарпи с V-образным надрезом обычно составляют 70–100 Дж, а при -196 °C сохраняются выше 60 Дж. Эта способность сохранять вязкость при низких температурах является ключевым преимуществом Inconel 625 по сравнению со многими другими высокопрочными сплавами.

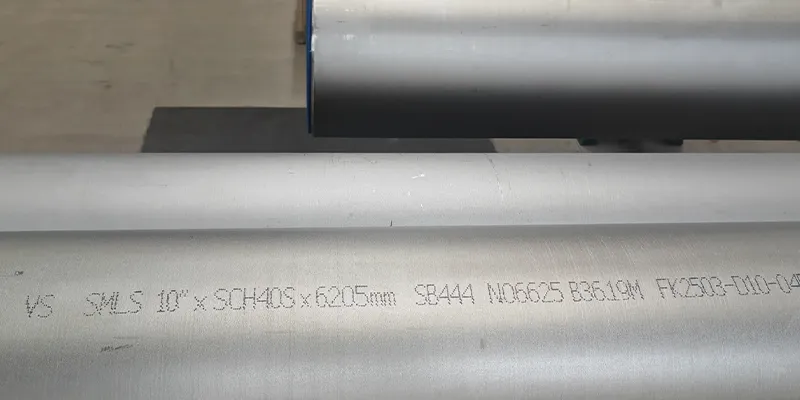

Характеристики вязкости сплава Inconel

Ударная вязкость измеряет энергию, поглощаемую материалом при разрушении под быстрой нагрузкой. Высокая ударная вязкость означает, что материал гнется или деформируется, а не раскалывается, что критически важно для применений, подверженных ударным нагрузкам, вибрации или низкотемпературной эксплуатации.

Гранецентрированная кубическая (ГЦК) кристаллическая структура Inconel 625 не имеет температуры вязко-хрупкого перехода, в отличие от металлов с объемно-центрированной кубической решеткой, таких как углеродистая сталь. Углеродистая сталь становится хрупкой ниже примерно -40 °C; Inconel 625 сохраняет вязкость ниже -196 °C. Это делает его идеальным выбором для криогенных применений, таких как хранение и транспортировка СПГ.

Изменение Механических Свойств Inconel 625 При Повышенных Температурах

Inconel 625 сохраняет значительную прочность до 816 °C: при 538 °C прочность на растяжение составляет около 655 МПа, а при 871 °C — около 345 МПа (50 ksi). Сплав сохраняет полезные механические свойства до 1093 °C, что делает его пригодным для газовых турбин, печей и теплообменников.

Зависимость механических свойств от температуры является одной из наиболее важных характеристик при выборе жаропрочного сплава. По мере повышения температуры увеличивается подвижность атомов, дислокации перемещаются легче, и прочность снижается.

Свойства Ползучести И Длительной Прочности Inconel 625

Inconel 625 демонстрирует хорошую стойкость к ползучести при температурах примерно до 816 °C. Предел длительной прочности на 1000 часов составляет около 241 МПа (35 ksi) при 649 °C (1200 °F), около 83 МПа (12 ksi) при 816 °C (1500 °F) и около 28 МПа (4 ksi) при 982 °C (1800 °F).

Характеристики ползучести и длительной прочности сплава Inconel

Для применений, требующих длительных нагрузок при температурах свыше 816 °C, дисперсионно-твердеющие сплавы, такие как Inconel 718, или твердорастворные марки, такие как Inconel 617, могут обеспечить лучшие характеристики ползучести.

Ползучесть — это медленная, прогрессирующая деформация материала при постоянном напряжении и высокой температуре. В отличие от поведения при комнатной температуре, при ползучести компонент медленно растягивается в течение месяцев или лет, даже если приложенное напряжение значительно ниже предела текучести. Ползучесть становится существенной, когда рабочая температура превышает примерно 40% температуры плавления (в Кельвинах), что для Inconel 625 составляет около 450 °C.

Усталостные Свойства Inconel 625

Inconel 625 демонстрирует превосходную усталостную прочность: предел выносливости при вращающемся изгибе при 10⁸ циклах при комнатной температуре составляет около 345 МПа. При повышенных температурах усталостная прочность несколько снижается, но остается полезной: при 649 °C и 10⁸ циклах — около 241 МПа. Сплав также демонстрирует хорошую стойкость к термоусталостному растрескиванию.

Усталость — это разрушение материала под воздействием циклических нагрузок при напряжениях ниже предела прочности на растяжение. Это основной вид разрушения вращающегося оборудования, вибрирующих конструкций и компонентов, подверженных циклическим изменениям давления или температуры. Усталостное разрушение особенно опасно, поскольку происходит без видимых предупреждающих признаков, обычно после миллионов циклов нагрузки.

Влияние Термической Обработки На Механические Свойства Inconel 625

Inconel 625 в основном используется в состоянии твердорастворного отжига (1093–1204 °C / 2000–2200 °F с последующим быстрым охлаждением), что обеспечивает оптимальное сочетание прочности, пластичности и коррозионной стойкости. Промежуточный отжиг при 927–1038 °C может применяться для применений, требующих более высокой прочности при температурах до 649 °C. Сплав также может подвергаться дисперсионному твердению, но это нечасто, поскольку снижает пластичность и может ухудшить коррозионную стойкость.

Основная термическая обработка Inconel 625 — простой твердорастворный отжиг. Однако понимание эффектов различных видов термической обработки важно для оптимизации характеристик в конкретных применениях:

Ключевое предупреждение: Длительное пребывание Inconel 625 в диапазоне 649–816 °C приводит к выделению δ-фазы (Ni₃Nb) — игольчатого интерметаллида, который повышает твердость, но значительно снижает ударную вязкость и пластичность. Это не является целенаправленной термической обработкой, а представляет собой условие эксплуатации, которого следует избегать. Если компонент из Inconel 625 работает в этом температурном диапазоне, рекомендуется периодическая проверка на охрупчивание.

Вариации Механических Свойств По Формам Продукции (Пруток, Лист, Труба, Поковка)

Минимальные значения по спецификации для всех форм продукции Inconel 625 обычно одинаковы: прочность на растяжение минимум 827 МПа (120 ksi), предел текучести минимум 414 МПа (60 ksi). Однако из-за различий в истории обработки типичные измеренные значения варьируются в зависимости от формы продукции. Холоднотянутые прутки, как правило, имеют самую высокую прочность, тогда как крупные кованые кольца могут иметь самую низкую прочность из-за более медленной скорости охлаждения во время отжига.

Inconel 625 выпускается в различных формах продукции, каждая из которых регулируется конкретной спецификацией ASTM или AMS. Хотя минимальные требования к механическим свойствам аналогичны, типичные измеренные значения различаются в зависимости от производственного процесса:

Хотя минимальные значения по спецификации одинаковы для всех форм, инженеры должны учитывать следующее:

• Холоднотянутый пруток: Типичные значения испытаний на растяжение превышают минимальные на 10–15% из-за деформационного упрочнения в процессе волочения.
• Крупные поковки: Могут показывать значения, близкие к минимальным, из-за медленного охлаждения при отжиге, вызванного большой массой, что допускает некоторый рост зерен.
• Тонкий лист: Значения удлинения могут быть немного ниже, чем у толстых плит, из-за эффекта меньшей базовой длины.
• Сварная труба: Должны испытываться поперек сварного шва; при использовании соответствующего присадочного металла металл шва обычно соответствует или немного превышает прочность основного металла.

Часто Задаваемые Вопросы

Какова прочность на растяжение Inconel 625?

Минимальная прочность на растяжение Inconel 625 в отожженном состоянии составляет 827 МПа в соответствии со стандартами ASTM B446 и AMS 5666. Типичные измеренные значения находятся в диапазоне от 965 до 1103 МПа. Холоднодеформированный материал может достигать прочности на растяжение 1241 МПа.

Каков предел текучести Inconel 625?

Минимальный предел текучести Inconel 625 в отожженном состоянии составляет 414 МПа в соответствии со стандартом ASTM B446. Типичные измеренные значения находятся в диапазоне от 414 до 517 МПа. Холоднодеформированный материал может достигать предела текучести от 827 до 965 МПа, но с пониженным удлинением.

Какова твердость Inconel 625?

Типичная твердость Inconel 625 в отожженном состоянии составляет 210–250 HB, что эквивалентно HRB 90–100 или HRC 25–30. Холоднодеформированный материал может достигать HRC 35–40. Твердость не является требованием спецификации ASTM B446, но часто используется для контроля качества.

Насколько прочен Inconel 625 по сравнению со сталью?

Прочность на растяжение Inconel 625 примерно на 60% выше, чем у нержавеющей стали 316L, а предел текучести — примерно на 35% выше. Однако он более дорогой и тяжелый. По сравнению с высокопрочными низколегированными сталями Inconel 625 сопоставим или превосходит их по прочности, при этом значительно превосходя по коррозионной и жаропрочной стойкости.

При какой температуре Inconel 625 теряет прочность?

Inconel 625 начинает заметно терять прочность выше 649 °C: прочность на растяжение снижается примерно до 690–827 МПа. К 871 °C прочность на растяжение снижается примерно до 310–414 МПа. Сплав сохраняет полезные механические свойства до 1093 °C, но из-за деформации ползучести обычно не рекомендуется для несущих применений при температурах выше 816 °C.

Подвержен ли Inconel 625 деформационному упрочнению?

Да, Inconel 625 быстро упрочняется при деформировании. Холодная обработка значительно увеличивает прочность на растяжение и предел текучести: холоднотянутые прутки могут достигать предела текучести 690–827 МПа по сравнению с 414 МПа для отожженного материала. Однако деформационное упрочнение также снижает пластичность и затрудняет последующую обработку. Быстрое деформационное упрочнение является причиной того, что Inconel 625 требует низких скоростей обработки и острых твердосплавных инструментов.

Прочнее ли Inconel 625, чем Inconel 718?

Нет. Inconel 718 значительно прочнее Inconel 625: его минимальная прочность на растяжение составляет 1241 МПа по сравнению с 827 МПа у Inconel 625; минимальный предел текучести — 1034 МПа по сравнению с 414 МПа. Однако Inconel 625 обеспечивает лучшую коррозионную стойкость и превосходную свариваемость (без необходимости термической обработки после сварки), а также не требует сложной обработки твердым раствором и старением, необходимой Inconel 718 для достижения высокой прочности.

Можно ли использовать Inconel 625 при криогенных температурах?

Да. Inconel 625 сохраняет превосходные механические свойства при низких температурах: даже при -196 °C значения ударной вязкости по Шарпи с V-образным надрезом составляют 60–80 Дж. Его гранецентрированная кубическая кристаллическая структура означает отсутствие вязко-хрупкого перехода, поэтому сплав сохраняет вязкость и пластичность при самых низких температурах. Это делает его пригодным для хранения СПГ, криогенных трубопроводов и аэрокосмических применений в условиях экстремального холода.
