Деформация стальных стальная труба — одна из самых распространенных и досадных проблем. Даже незначительное коробление, изгиб или скручивание — подобные деформации неизбежно скажутся на дальнейшей эксплуатации изделий.

Хорошая новость заключается в том, что деформацию стальная труба можно устранить и предотвратить. В этой статье, опирающейся на многолетний опыт работы с металлами и их обработки, вы найдете практические рекомендации, которые помогут вам исправить уже возникшие деформации и не допустить их появления в будущем.

Почему Стальные Стальная Труба Деформируются?

Деформация стальная труба возникает вследствие внутренних напряжений, неравномерного нагрева, механических воздействий или неправильного обращения с материалом.

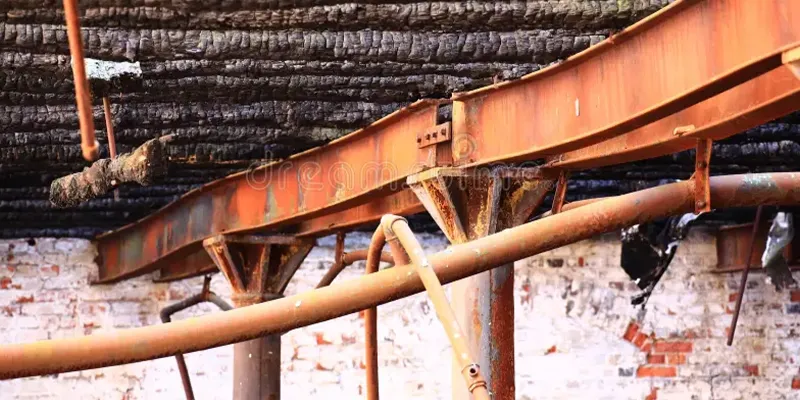

Распространенные Причины Деформации

Тепловые напряжения: В процессе сварки или термической обработки сталь расширяется и сжимается неравномерно. Нержавеющие стали и никелевые сплавы особенно подвержены этому явлению, поскольку они обладают более низкой теплопроводностью и более высоким коэффициентом теплового расширения по сравнению с углеродистой сталью. Тепло дольше остается сконцентрированным в зоне сварного шва, а «стягивающее» усилие при остывании проявляется более интенсивно.

Механические напряжения: Неправильное применение методов гибки, прессования или прокатки может привести к возникновению остаточных напряжений, которые впоследствии проявляются в виде необратимой деформации.

Ненадежная фиксация: Если стальная труба недостаточно надежно закреплены в процессе механической обработки или сварки, даже незначительные тепловые или механические воздействия могут привести к существенному нарушению геометрии изделия.

Свойства материала: Некоторые марки нержавеющей стали — особенно аустенитные — обладают высокой склонностью к деформации в силу своей природной эластичности и склонности к наклепу (упрочнению при механической обработке). Никелевые сплавы, хотя и отличаются повышенной коррозионной стойкостью, также подвержены деформации под воздействием напряжений, если обращение с ними осуществляется некорректно.

Толщина стенки и форма: Тонкостенные трубы по своей природе более гибки и восприимчивы к изгибу. Аналогичным образом, трубы большой длины могут деформироваться легче из-за накопления напряжений по всей их протяженности.

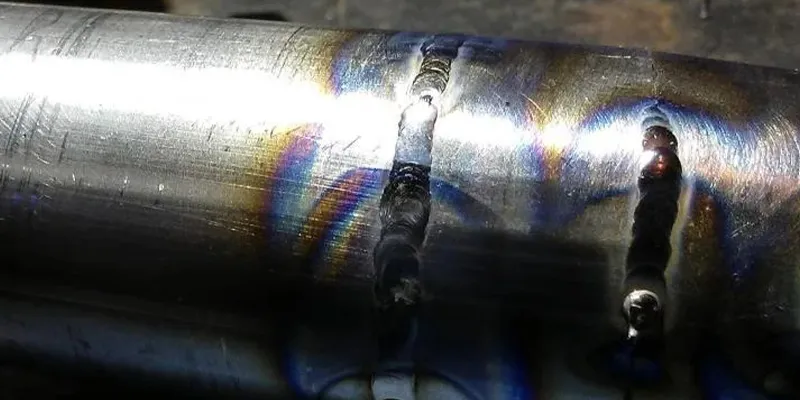

Как Исправить Деформированную Стальная Труба?

Прежде всего, с помощью измерительных инструментов определите степень изгиба, чтобы выяснить: деформирована ли труба локально или по всей длине. Тщательно осмотрите стальная труба на наличие трещин или утонения стенок.

При незначительных изгибах или эллиптичности поперечного сечения выпрямление можно выполнить с помощью гидравлического пресса или прокатных валков. Используйте соответствующие формовочные насадки и подавайте давление плавно. Для труб квадратного или прямоугольного сечения для фиксации можно использовать С-образные струбцины со специальными подкладками. В случаях стойких деформаций, трудно поддающихся выпрямлению, наши специалисты часто применяют комбинированный метод: механическое воздействие в сочетании с локальным нагревом участка, расположенного с противоположной стороны от деформации.

Выполните локальный нагрев выпуклой стороны изгиба. Нагретый участок расширяется, а затем при остывании сжимается, возвращая трубу в исходное (центральное) положение. Опытные профессионалы способны быстро восстановить первоначальную форму стальная труба.

Если деформация участка трубы возникла вследствие сварочных работ, можно нанести наплавочный шов с противоположной стороны от деформированного участка; это позволит создать компенсирующие усадочные напряжения, действующие в обратном направлении. После сварки наплавленный шов следует зашлифовать заподлицо со стенкой трубы. Этот метод особенно эффективен в тех случаях, когда полная разборка конструкции для ремонта невозможна из-за технических сложностей демонтажа.

Если стальная труба имеет сильную эллиптичность поперечного сечения, трещины или следы повторной деформации, как правило, рекомендуется вырезать поврежденный участок и заменить его совершенно новой трубой.

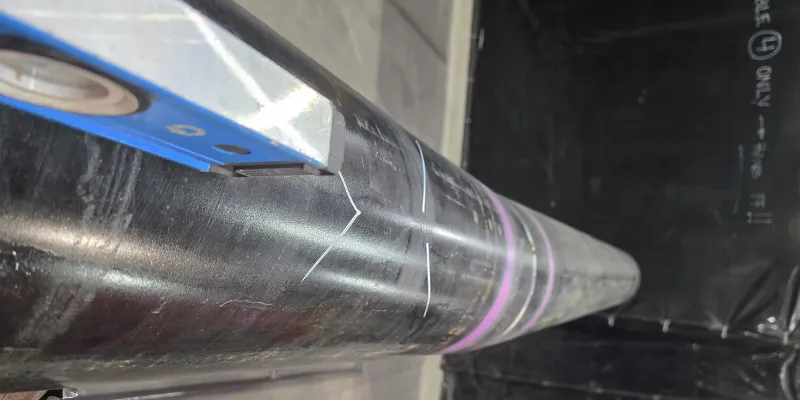

Как Предотвратить Чрезмерную Деформацию Стальных Стальная Труба?

Ниже приведены наиболее практичные и надежные производственные меры, позволяющие снизить деформацию стальная труба примерно на 90%.

1. Этап подготовки:

Отдавайте предпочтение низкоуглеродистым или стабилизированным нержавеющим сталям — таким как марки 304L или 316L, — вместо выбора стандартных марок 304 или 316.

При приемке труб проверьте их прямолинейность с помощью поверочной линейки или лазерного измерительного инструмента, убедившись, что отклонение для каждой трубы не превышает 1 мм на метр длины.

Если требуются операции холодной гибки или механической обработки, трубы должны пройти отжиг для снятия напряжений или выдержаны в естественных условиях в течение 24 часов для самопроизвольного снятия внутренних напряжений.

2. Профилактика деформации:

Обеспечьте равномерную толщину стенок. Для выполнения стыков используйте двойную V-образную или двойную U-образную разделку кромок и применяйте методы двусторонней сварки.

Радиус гибки должен составлять не менее трех наружных диаметров трубы; слишком малый радиус повышает риск овальности сечения.

Для длинных труб устанавливайте дополнительные временные опорные точки через каждые 2–3 метра.

3. Сварочные работы: Следуйте приведенной ниже последовательности действий, чтобы удержать деформацию в пределах 0,5 мм:

Перед сборкой зафиксируйте трубы в проектном положении с помощью мощных зажимов (струбцин) или внутренних подкладных колец.

При прихватке: наносите прихватки через каждые 90 градусов, длиной 10–15 мм каждая. Начинайте сварку с центрального участка, затем симметрично продвигайтесь к обоим концам трубы.

Для выполнения финишного сварочного шва применяйте технологию с низким тепловложением: используйте минимально возможную силу тока и высокую скорость сварки (предпочтительна TIG-сварка). Тепловложение на один проход шва не должно превышать 1,5 кДж/мм.

Используйте метод сегментированной сварки «обратным шагом»: проварите участок длиной 30–50 мм, затем перейдите на противоположный конец и выполняйте сварку в обратном направлении, чередуя сегменты.

При многопроходной сварке полностью завершите сварку с одной стороны, прежде чем переходить к противоположной, чтобы обеспечить симметрию процесса.

Тонкостенные трубы (толщиной менее 3 мм) необходимо сваривать с использованием импульсной TIG-сварки или автоматизированных сварочных систем. Выполнение непрерывной сварки при высоких значениях сварочного тока строго запрещено.

Сразу после завершения сварки необходимо быстро охладить зону сварного шва с помощью влажной ткани или сжатого воздуха; при этом не допускается подвергать нержавеющую сталь прямому закаливанию.

4. Операции гибки и холодной обработки:

Обязательным условием является использование трубогибочного станка с ЧПУ, оснащенного дорном; размер дорна должен быть точно подобран в соответствии с внутренним диаметром трубы.

В процессе гибки необходимо обеспечить равномерную скорость деформации и надлежащее смазывание.

Сразу после гибки следует проверить трубу на наличие овальности с помощью калибра-оваломера; если степень овальности превышает 3%, для коррекции формы необходимо приложить легкое давление.

5. Термическая обработка и постобработка:

Если требуется отжиг, уложите трубы горизонтально на специальные опорные приспособления (обеспечив не менее двух точек опоры на каждый метр длины), чтобы предотвратить их провисание под собственным весом. Нагрев должен быть равномерным, а охлаждение — медленным.

После сварки или правки в обязательном порядке проводится пассивация (путем погружения материала в раствор, содержащий 20% азотной кислоты и 2% плавиковой кислоты, на 30 минут с последующим промыванием чистой водой) для восстановления коррозионной стойкости.

6. Хранение и транспортировка:

Храните трубы в горизонтальном положении, подкладывая деревянные бруски или резиновые прокладки в качестве опор через каждые 2 метра; высота штабеля не должна превышать трех рядов.

При транспортировке фиксируйте трубы с помощью нейлоновых строп; непосредственное использование стальных тросов, контактирующих с поверхностью труб, строго запрещено.

На оба конца длинных труб следует надевать защитные заглушки для предотвращения механических повреждений (ударов).

7. Простые методы ремонта деформированных труб:

При незначительной деформации (изгибе менее 5 мм) действуйте в следующей последовательности:

Медленно выправляйте трубу, используя гидравлический домкрат или ручной правильный станок, непрерывно контролируя прямолинейность с помощью поверочной линейки в процессе работы.

При стойких изгибах: используйте ацетилено-кислородную горелку для локального нагрева выпуклой стороны изгиба до температуры 550–600°C. Ширина зоны нагрева должна примерно вдвое превышать диаметр трубы. Дайте трубе остыть на воздухе естественным образом; возникающие при остывании силы сжатия выпрямят трубу.

При овальности труб: скорректируйте форму с помощью внутреннего экспандера или внешнего обкаточного станка, применяя умеренное давление.

При сильной деформации: полностью вырежьте деформированный участок и замените его новым сегментом трубы, выполнив симметричную сварку стыков.

При условии строгого соблюдения вышеперечисленных семи пунктов можно успешно предотвратить 99% проблем, связанных с деформацией стальных труб.

Заключение

Подводя итог, следует отметить, что деформация стальная труба является распространенной проблемой. В случае возникновения деформации такие корректирующие методы, как механическая правка, локальный нагрев и снятие внутренних напряжений, позволяют привести трубы в соответствие с техническими требованиями.
