В этой статье представлено всестороннее сравнение труб из нержавеющей стали классов Schedule 40 и Schedule 80. Мы объясним, что означает термин «schedule» (класс толщины), сравним технические характеристики и поможем вам определить, какой вариант наилучшим образом подходит для решения ваших задач.

Что Означает Термин «Schedule»?

«Schedule» (класс толщины) трубы — это стандартизированный способ описания толщины стенки трубы. Числовое значение класса не указывает на наружный диаметр (OD) трубы — который остается неизменным для конкретного номинального размера трубы (NPS), — а вместо этого обозначает толщину ее стенки:

Более высокое числовое значение класса → Более толстая стенка

Более толстая стенка → Более высокая устойчивость к давлению

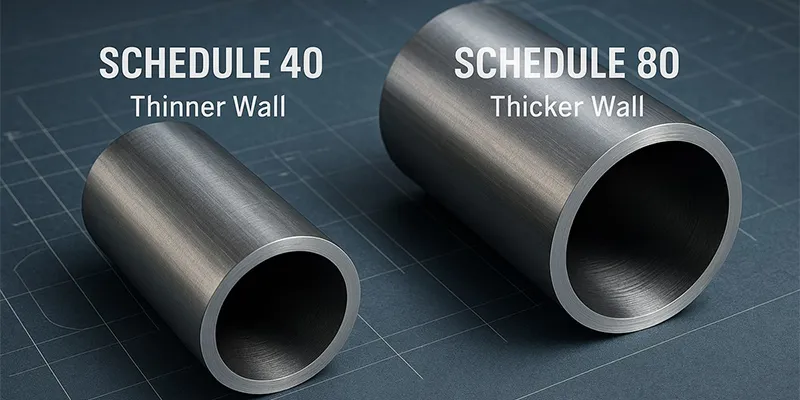

Как трубы класса Schedule 40 (Sch 40), так и трубы класса Schedule 80 (Sch 80) имеют одинаковый наружный диаметр (OD) при одном и том же номинальном размере трубы (NPS). Однако трубы Sch 80 имеют более толстую стенку, что означает, что их внутренний диаметр (ID) меньше.

Представьте это так: возьмите две соломинки для напитков одинакового наружного размера — у той, что имеет более толстую пластиковую стенку, внутри останется меньше пространства для прохождения жидкости. Тот же принцип применим и к стальным трубам.

Трубы из нержавеющей стали часто подбирают с учетом класса толщины (schedule), чтобы обеспечить соответствие системы требованиям по давлению, температуре и коррозионной стойкости.

Краткое Сравнение: Schedule 40 против Schedule 80

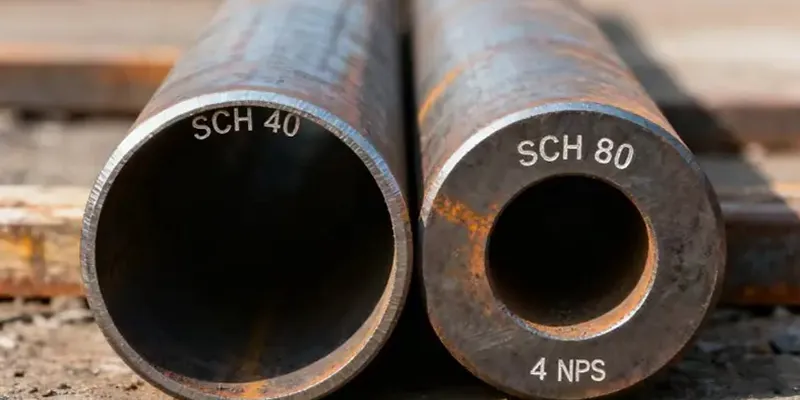

Стальные Трубы Schedule 40 и 80: Подробное Техническое Сравнение

Толщина Стенки

Основное различие заключается в толщине стенки. При одинаковом номинальном размере трубы изделия стандарта Schedule 80 имеют значительно более толстую стенку, чем трубы стандарта Schedule 40.

Пример: 2-дюймовая труба из нержавеющей стали (ASTM A312)

При данном типоразмере толщина стенки по стандарту Sch 80 более чем на 40% превышает толщину стенки по стандарту Sch 40. Наличие этого дополнительного материала обеспечивает повышенную прочность, однако также увеличивает вес и стоимость изделия.

Внутренний Диаметр (ID)

Поскольку наружный диаметр остается неизменным, увеличение толщины стенки приводит к уменьшению внутреннего диаметра. Это влияет на пропускную способность.

Пример: 2-дюймовая труба из нержавеющей стали

Труба типоразмера Sch 40 имеет примерно на 6,5% большую площадь внутреннего сечения, чем труба Sch 80, что позволяет пропускать через нее больший объем жидкости при той же скорости потока.

Вес На Единицу Длины

Более толстые стенки означают больший расход стали, а следовательно — больший вес. Этот фактор имеет важное значение при расчете стоимости транспортировки, определении требований к несущим конструкциям, а также при выполнении погрузочно-разгрузочных работ.

Пример: 2-дюймовая труба из нержавеющей стали

Труба типоразмера Sch 80 весит примерно на 38% больше, чем труба типоразмера Sch 40 того же размера.

Расчетное Рабочее Давление

Увеличенная толщина стенки труб типоразмера Schedule 80 позволяет им выдерживать более высокое внутреннее давление — это критически важный фактор для гидравлических систем, паропроводов и оборудования, работающего под высоким давлением.

С использованием формулы Барлоу для расчета рабочего давления:

P = (2 × S × t) / OD

Где:

P = Расчетное рабочее давление

S = Допускаемое напряжение (зависит от марки материала)

t = Толщина стенки

OD = Наружный диаметр

Пример: 2-дюймовая труба из нержавеющей стали марки 304 при температуре 100°F

Трубы типоразмера Sch 80 способны выдерживать давление примерно на 44% выше, чем трубы Sch 40 того же номинального размера.

Подробная Таблица Размеров: Трубы Из Нержавеющей Стали Sch 40 и Sch 80

В приведенной ниже таблице сопоставляются ключевые размеры для наиболее распространенных типоразмеров труб. Данные основаны на стандарте ASME B36.19 (размеры труб из нержавеющей стали).

Указанные значения допустимого давления являются ориентировочными и относятся к нержавеющей стали марок 304/316 при температуре окружающей среды. Фактические показатели могут варьироваться в зависимости от конкретной марки стали и температуры эксплуатации.

Стальные Трубы SCH 40 и SCH 80: Области Применения

Когда следует выбирать трубы стандарта Schedule 40

Трубы стандарта Sch 40 — это оптимальный выбор в следующих случаях:

Sch 40 имеет более низкую стоимость

Их легче обрабатывать, транспортировать и монтировать

Требуется максимальная пропускная способность (больший внутренний диаметр обеспечивает меньшую потерю давления)

Рабочее давление находится в умеренном диапазоне

Области применения: общие сантехнические работы, системы водоснабжения, трубопроводы для пара низкого давления, изготовление перил и поручней, конструкционные элементы

Когда следует выбирать трубы стандарта Schedule 80

Трубы стандарта Sch 80 — это оптимальный выбор в следующих случаях:

Требуется устойчивость к высокому давлению (гидравлические системы, трубопроводы для пара высокого давления)

Необходима повышенная механическая прочность (устойчивость к ударным нагрузкам, способность выдерживать значительные конструкционные нагрузки)

Требуется запас на коррозионный износ (более толстая стенка обеспечивает увеличенный срок службы в агрессивных средах)

Требуется нарезка резьбы (более толстая стенка позволяет создавать более прочные резьбовые соединения)

Области применения: технологические трубопроводы высокого давления, гидравлические магистрали, химические производства, нефтегазовая отрасль, несущие конструкционные опоры

Стоимость

Трубы стандарта Schedule 80 стоят дороже труб Schedule 40 по трем основным причинам:

Больший расход сырья — для изготовления более толстых стенок требуется больше стали

Более высокая сложность производства — изготовление труб с толстыми стенками требует более интенсивной обработки

Увеличенные расходы на транспортировку — больший вес труб приводит к удорожанию доставки

Как правило, стоимость труб стандарта Schedule 80 на 30–50% выше стоимости труб Schedule 40 при одинаковом размере и материале изготовления.

Различия в Нарезании Резьбы и Изготовлении

Нарезание резьбы: Трубы стандарта Schedule 80 имеют более толстые стенки, что позволяет нарезать на них более надежную резьбу. Тонкостенные трубы стандарта Sch 40 могут иметь недостаточную толщину стенки для формирования прочной резьбы в малых типоразмерах (менее 2 дюймов). Для резьбовых соединений многие нормативные документы требуют использования труб стандарта Sch 80 для типоразмеров 2 дюйма и менее.

Сварка: Трубы обоих стандартов могут свариваться с использованием стандартных процессов TIG, MIG или ручной дуговой сварки (MMA). Однако более толстая стенка труб Sch 80 требует большего тепловложения и может потребовать выполнения нескольких сварочных проходов.

Гибка: Трубы Sch 40 легче поддаются гибке благодаря более тонким стенкам. Трубы Sch 80 требуют приложения большей силы и более склонны к утонению стенок в процессе гибки.

Общие Стандарты Для Стальных Труб Schedule 40 и 80

Трубы из нержавеющей стали стандартов Schedule 40 и Schedule 80 изготавливаются в соответствии со следующими стандартами:

ASTM A312 — Стандарт на бесшовные и сварные трубы из нержавеющей стали.

ASTM A358 — Стандарт на трубы, сваренные методом электродуговой сварки плавлением.

ASME B36.19 — Стандарт на размеры труб из нержавеющей стали.

При оформлении заказа всегда указывайте:

Марку материала (304, 304L, 316, 316L и т. д.).

Размер трубы (NPS).

Стандарт (Schedule 40 или 80).

Способ изготовления: бесшовные или сварные.

Часто Задаваемые Вопросы

В: Можно ли использовать в одной системе трубы стандартов Schedule 40 и Schedule 80 одновременно?

О: Технически — да, но при этом необходимо использовать соответствующие фитинги для каждого стандарта (Schedule). Фитинги разрабатываются под конкретный стандарт толщины стенки. Никогда не соединяйте трубу стандарта Sch 40 с фитингом стандарта Sch 80 без применения надлежащих переходных элементов.

В: Является ли труба стандарта Schedule 80 более прочной, чем Schedule 40?

О: Да. Более толстая стенка обеспечивает трубам стандарта Sch 80 более высокие показатели допустимого давления и повышенную механическую прочность.

В: Имеет ли труба стандарта Schedule 80 меньший внутренний диаметр?

О: Да. При одинаковом номинальном размере трубы внутренний диаметр у стандарта Sch 80 меньше, чем у Sch 40.

В: Какой стандарт лучше подходит для наружного применения?

О: В обоих случаях требуется защита от коррозии. Если речь идет о трубах из нержавеющей стали, подойдут оба стандарта; однако Sch 80 обеспечивает дополнительный запас толщины стенки на случай возникновения поверхностной питтинговой коррозии с течением времени.

В: А как насчет стандартов Schedule 10, 160 или XXS?

О: Это другие классификации толщины стенок. Schedule 10 имеет более тонкую стенку, чем Sch 40, и применяется в системах с низким давлением. Schedule 160 и XXS имеют более толстую стенку, чем Sch 80, и предназначены для эксплуатации в условиях экстремально высокого давления.
